15

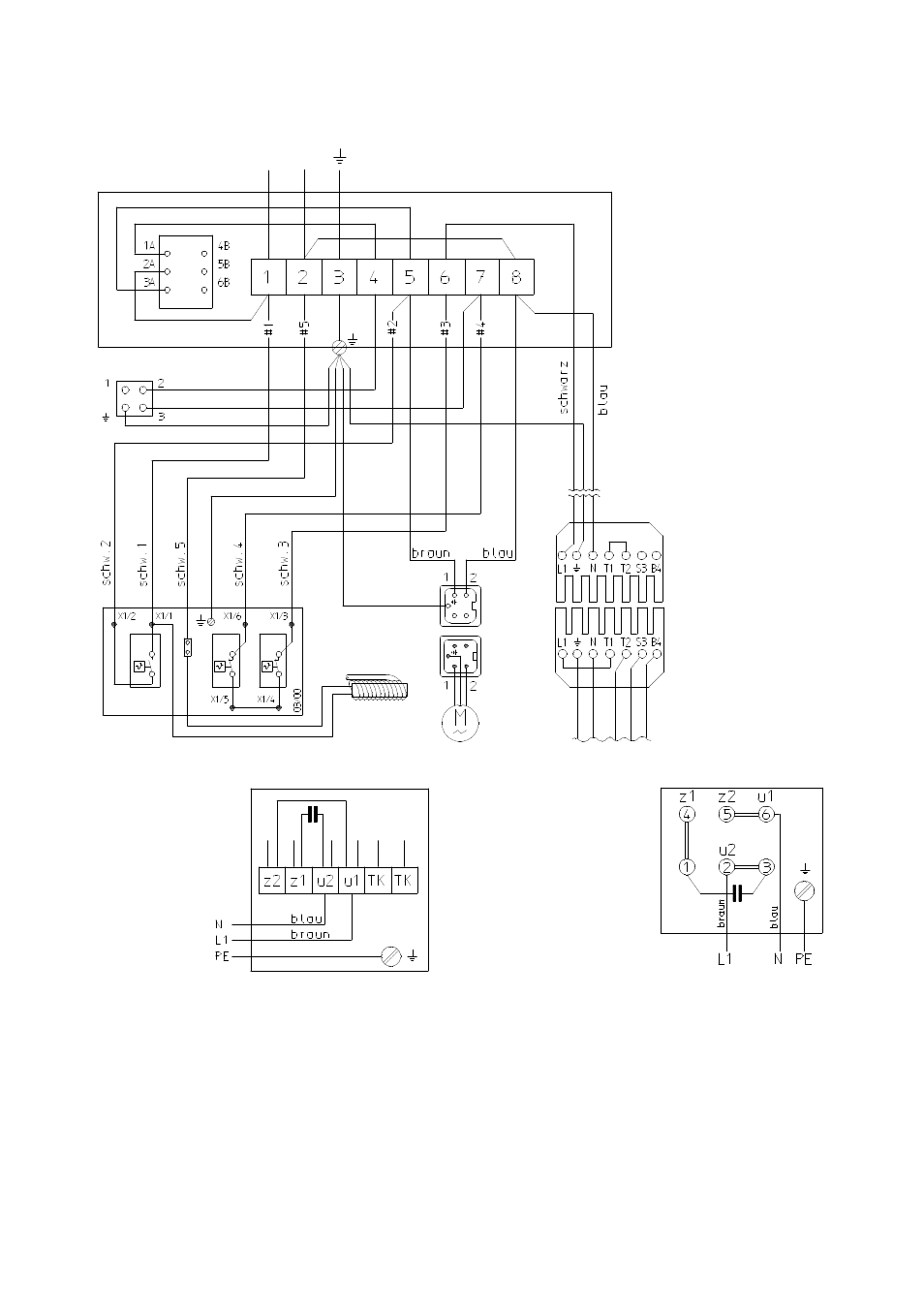

Schaltschema CLK 100 - 160
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten!
230V/1~ 50Hz
L1 N
S
KL
SK
RT
VS
KB ÖV
WS
TR STB TW
C
C = Betriebskondensator
F1 = Steuersicherung
F2 = Hauptsicherung
K1 = Ventilatorschütz
KB = Kombinationsregler, kpl.
KL = Klemmleiste
M = Ventilatormotor
ÖV = Ölvorwärmung
(nur bei werkseitiger Brennerlieferung montiert)
RT = Raumthermostatsteckdose S = Betriebsschalter
SK = Schaltkasten
STB = Temperaturbegrenzer
TR = Ventilatorregler
TW = Temperaturwächter
VS = Ventilator-Steckverbindung
WS = Brennerstecker, 7-polig
(nur bei werkseitiger Brennerlieferung montiert)
X1 = Klemmleiste im Kombiregler
Motoranschluss
CLK 160
C
Wielandstecker
vom Schaltkasten;
ist nur bei werkseitiger Bren-
nerlieferung vormontiert.
Wielandstecker
zum Gebläse-Ölbrenner
Motoranschluss
CLK 100/130
