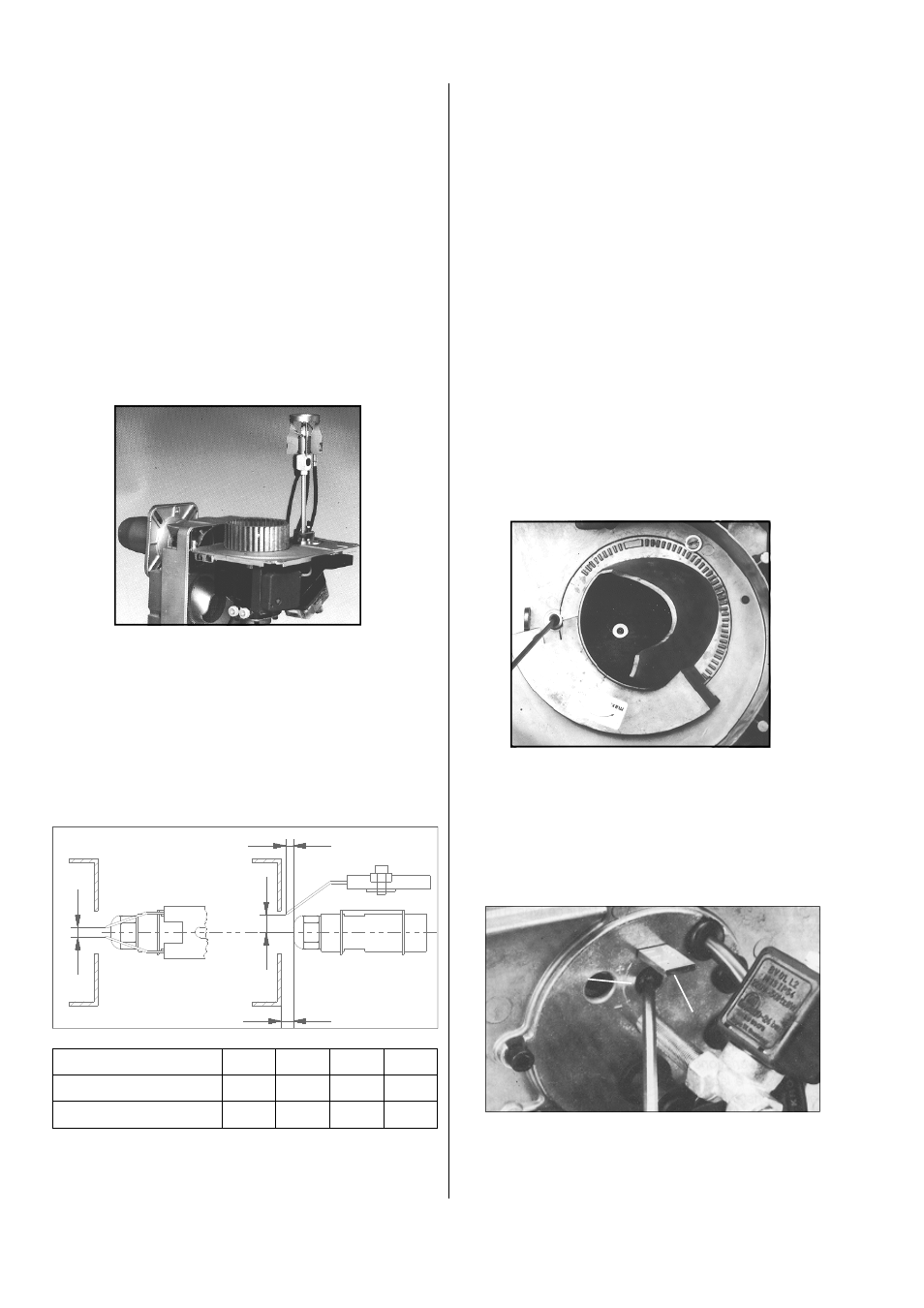

16
Inbetriebnahme des
Gebläse-Ölbrenners
Vorbereitende Maßnahmen
Nach Lösen der 4 Gehäuseschrauben wird die Montage-
grundplatte vom Gehäuse abgezogen und seitlich ein-
gehängt.
Bei den Geräten HTK 160 sind 6 Gehäuseschrauben
zu demontieren (Markierungspfeile beachten).
Die wichtigsten Funktionsteile sind für die Montage und
Wartung sofort frei zugänglich.
Für die Wartung sowie zum Einbau und Wechsel der
Düse sollte die Montagegrundplatte waagerecht einge-
hängt werden.
Einstellen von Zündelektrode und Stauscheibe
D
C
B
A
Alle Maßangaben sind ca. Werte in mm. Die optimale
Einstellung muß den örtlichen u. baulichen Gegebenheiten
angepaßt werden.
Baugröße \ Maß A B C D
HTK 100 5 5 5 3
HTK 160 8 8 5 3
Erforderliche Düsengrößen
Die Wahl der erforderlichen Öldüse ist abhängig vom
Pumpendruck und der Geräteleistung.
Es darf nur eine für die jeweilige Brennkammergeomet-
rie geeignete Düse mit entsprechendem Sprühwinkel
und Kegelcharakteristik und Durchsatz verwendet wer-
den.
Die erforderliche Düsengröße entnehmen Sie den
Technischen Daten.
Lufteinlaufdüse
Durch die verstellbare Lufteinlaufdüse kann je nach
Brennkammerwiderstand und Schornsteinzug die erfor-
derliche Brennerpressung eingestellt werden, ohne den
Ausgangsquerschnitt zu verändern.
1. Lösen Sie die Inbusschraube.
2. Drehen Sie die Lufteinlaufdüse auf die gewünschte
Position (Pfeile beachten!).
„min” = kleinere Brennerpressung
„max” = größere Brennerpressung
Montagegrundplatte
Nach erfolgtem Düsenwechsel und Einstellung der Luft-
einlaufdüse wird die Montagegrundplatte wieder in um-
gekehrter Reihenfolge montiert.
Gehen Sie dazu folgendermaßen vor:
1. Halten Sie die Montagegrundplatte waagerecht.
2. Schieben Sie die rechte Halterung seitlich in Abhän-
gung.
3. Hängen Sie die linke Seite oben in die Öse ein.
Einstellen der Sekundärluft (Düsenstockeinstellung)
Zum Voreinstellen der Sekundärluft gehen Sie folgen-
dermaßen vor:
Stellen Sie mit der Stellschraube 1 den Düsenstock 2
auf den gewünschten Wert ein.
1
2
