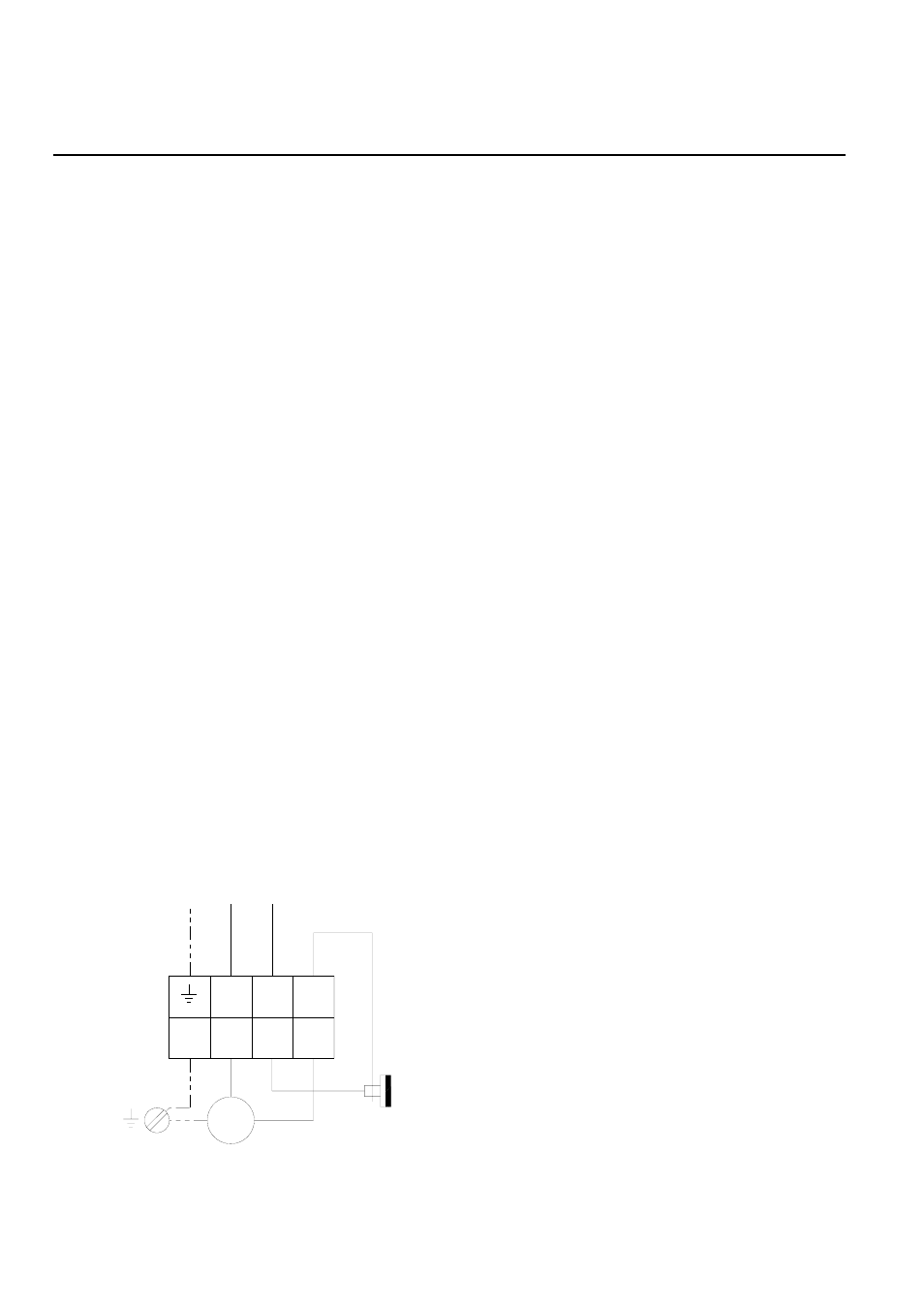

Elektrisches Anschlußschema
KL = Klemmleiste
M =
Ventilatormotor
VT = Ventilatorthermostat
PE
N
L1
230V / 1~ 50 Hz
1
4
3
2
N
4
L1
VT
KL
M
1~
Technische Daten
Gerätetyp
ALLMAT
Nennwärmeleistung
kW
11
Luftleistung
m³/h
750
Brennstoff
1)
Elektroanschluß 1~
V/Hz
230/50
Nennstrom
A
0,6
Leistungsaufnahme
kW
0,1
Füllöffnung
mm
380x220
Füllschachtinhalt
ltr.
60
Erforderlicher Kaminzug
mbar
0,2
Abgasstutzen Ø
mm
150
Schalldruckpegel L
pA 1m
2)
dB(A)
58
Gewicht
kg
150
Abmessungen: Höhe
mm
1300
Breite,
ges.
mm
560
Tiefe,
ges.
mm
600
1) Gemäß Verordnung über Kleinfeuerungsanlagen (1. BImSchV)
§ 3 Abs. 1 Nr. 1 bis 4
2) Geräuschmessung DIN 45635 - 01 - KL3
Füllschachtmaße B / T / H
mm
360 / 200 / 590
Abstand vom Boden zu Mitte Abgasstutzen
mm
1105
