M219 MK2
Re:connect
16
[8] IN
Revox
MR-BUS
Eingang Multiroom-Bus
Anschluss des Revox Multiroom-Bus-
Kabels, welches mit der Multiroom-
Zentrale (z.B. MR-Modul MKIII des
M51/ M10, M100) verbunden ist.
Der Anschluss erfolgt mit einem
geschirmten und ungekreuzten RJ45-
Kabel.
Weitere Informationen zur Multiroom-
verkabelung finden Sie auf den letzten
Seiten dieser Bedienungsanleitung.
[9] OUT
Revox
MR-BUS
Ausgang Multiroom-Bus
Anschluss für einen weiteren M219,
welcher mit einem Revox
Multiroom-
Bus-Kabel, verbunden wird.
Auf diese Weise dürfen max. 8 M219 in
einer Reihe verbunden werden.
Der Anschluss erfolgt mit einem
geschirmten und ungekreuzten RJ45-
Kabel.
Weitere Informationen zur Multiroom-
verkabelung finden Sie auf den letzten
Seiten dieser Bedienungsanleitung.

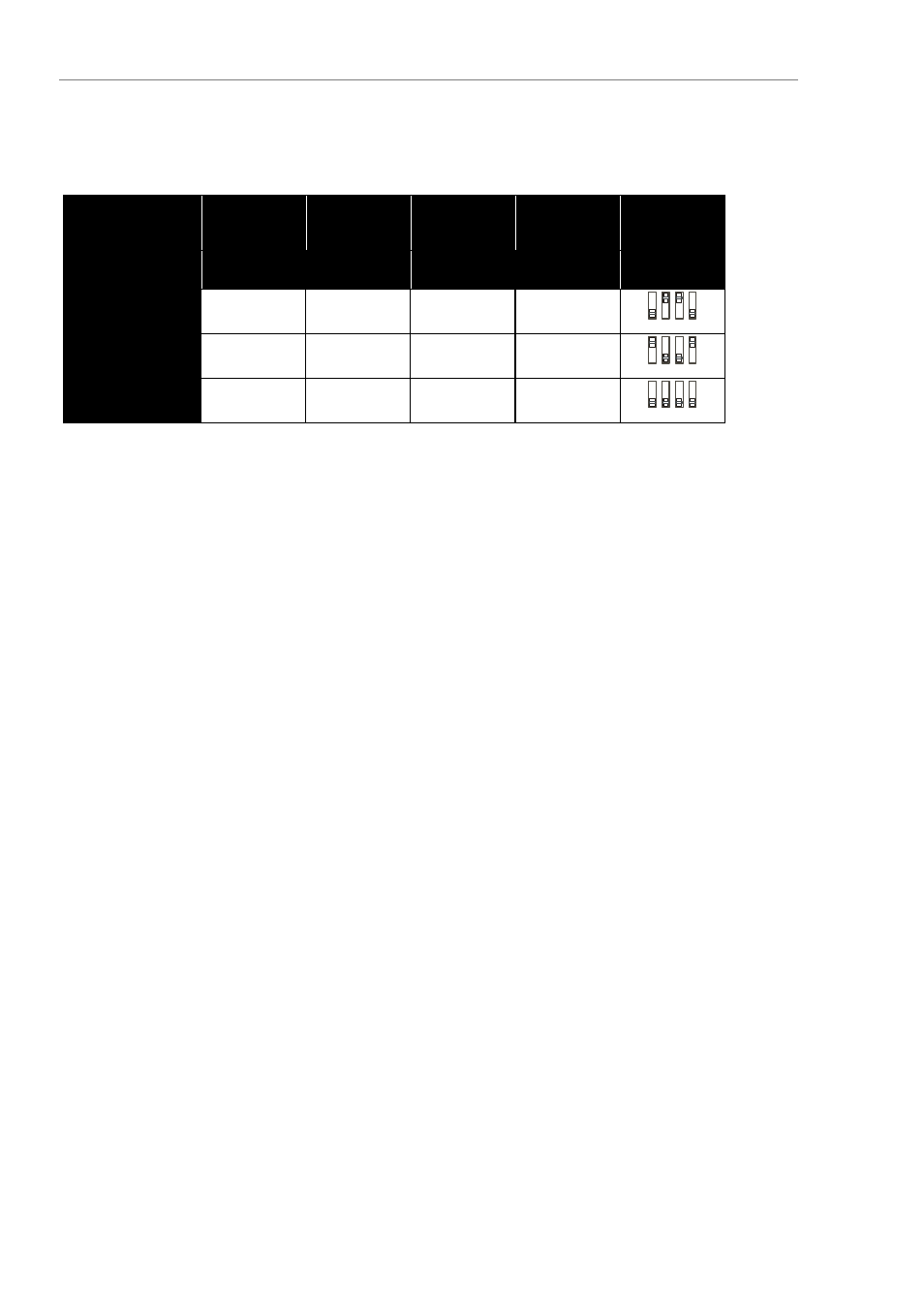

[7] CHANNEL
SELECT
Konfiguration
Betriebsart
DIL- 1
Schalter
DIL- 2
Schalter
DIL- 3
Schalter
DIL- 4
Schalter
DIL-
Position
Linker Kanal
Rechter Kanal
Stereo
On Off Off On
1
4
3
2
Invers-Stereo
Off On On Off
1
4
3
2
Mono
On On On On
1
4
3
2
Die Umschaltung kann während des Betriebs bei geringer Lautstärke
erfolgen.
