Satel CA-64 ADR-MOD - Handbuch (Seite 2)

SATEL CA-64 ADR MOD 2

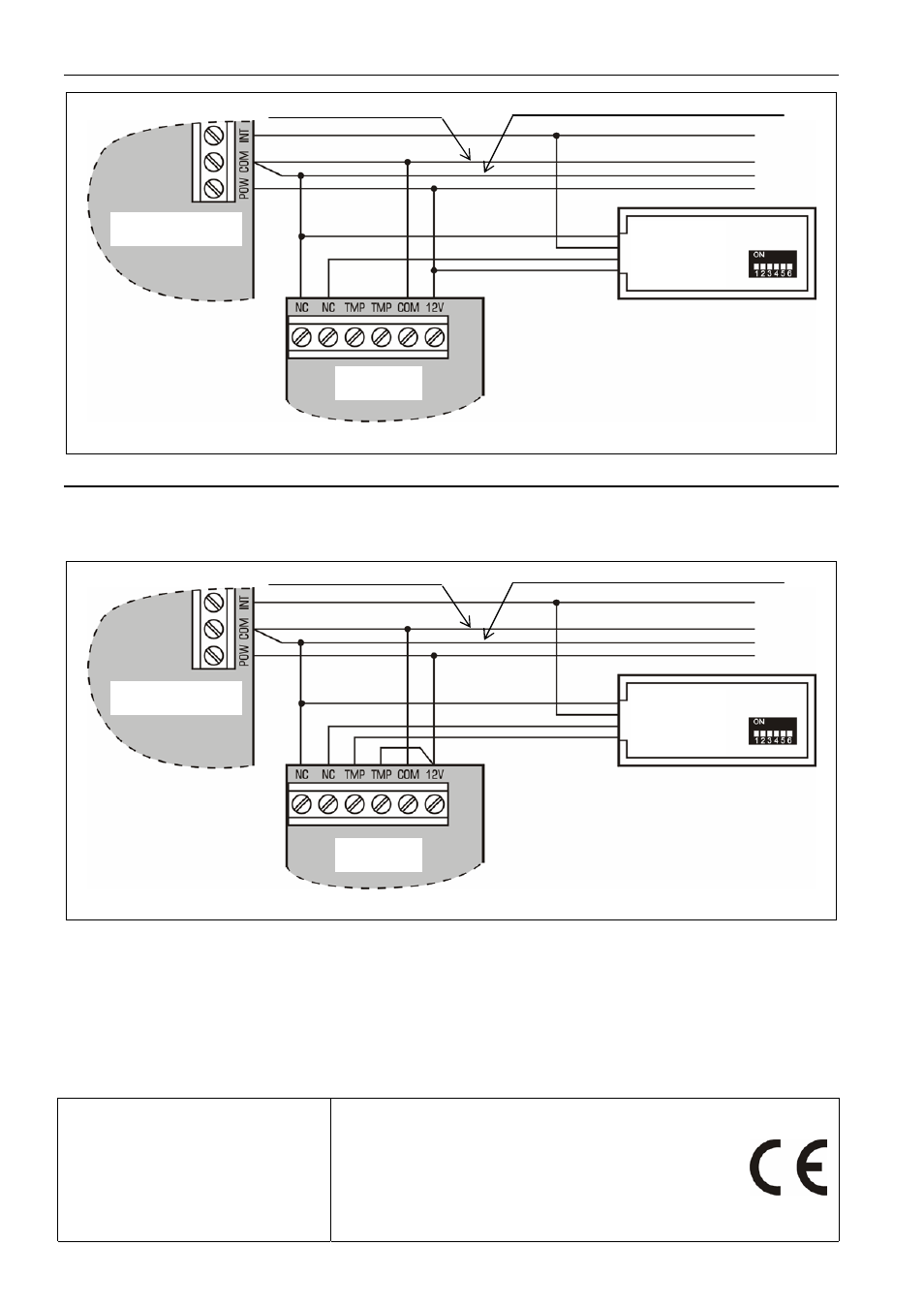

Abb. 2. Anschluss ohne Sabotagekontrolle (Beispiel).
3.2 Anschluss mit Sabotagekontrolle
Die Klemmen TMP des Melders sollten in den Speisekreis des Moduls CA-64 ADR-MOD
geschaltet. Für den jeweiligen Eingang ist der Linientyp 2EOL/NO oder 2EOL/NC, je nach
Typ des angeschlossenen Melders, zu wählen.
Abb. 3. Anschluss mit Sabotagekontrolle (Beispiel).
Achtung: Die Wahl des Eingangstyps EOL wird von der Zentrale interpretiert, als ob ein
Melder vom Typ NC ohne Sabotagekontrolle angeschlossen wäre.
Informationen über die Adressierung des Einbau-Adressenmoduls CA-64 ADR-MOD
und über die Nummerierung der adressierbaren Eingänge im Alarmsystem sind in der
Bedienungsanleitung des Moduls CA-64 ADR zu finden.
