Satel CA-64 OPS-OC - Handbuch

®
MODULD DER AUSGÄNGE MIT NETZTEIL
CA-64 OPS-OC
CA-64 OPS-R
CA-64 OPS-ROC
ca64ops_de 06/09
Das Erweiterungsmodul der Ausgänge CA-64 OPS mit einem Netzteil ist in Einbruch- und
Überfallmeldeanlagen einsetzbar. Das Modul ist für die Zusammenarbeit mit SATEL Alarmzentralen
der Serie INTEGRA, VERSA und CA-64 vorgesehen. Es ermöglicht eine Erweiterung des
Alarmsystems um 8 programmierbare Ausgänge. Das Modul ist mit einem 2,2 A Impulsnetzteil und
dem Auflade- und Kontrollsystem des Akkus ausgestattet. Es wird in drei Ausführungen hergestellt:
− CA-64 OPS-OC – 8 OC Ausgänge;
− CA-64 OPS-R – 8 Relaisausgänge;
− CA-64 OPS-ROC – 4 OC Ausgänge und 4 Relaisausgänge.
1. Beschreibung der Elektronikplatine
C1 NO1 NC1 C2 NO2 NC2 C3 NO3 NC3 C4 NO4 NC4 C5 NO5 NC5 C6 NO6 NC6 C7 NO7 NC7 C8 NO8 NC8
A D R E S
1 2 3 4 5
350mA
700mA
B
A
T
T
T
3
.1
5
A
CLK
COM
TMP
COM
DTA
+12V
+12V
AC
AC

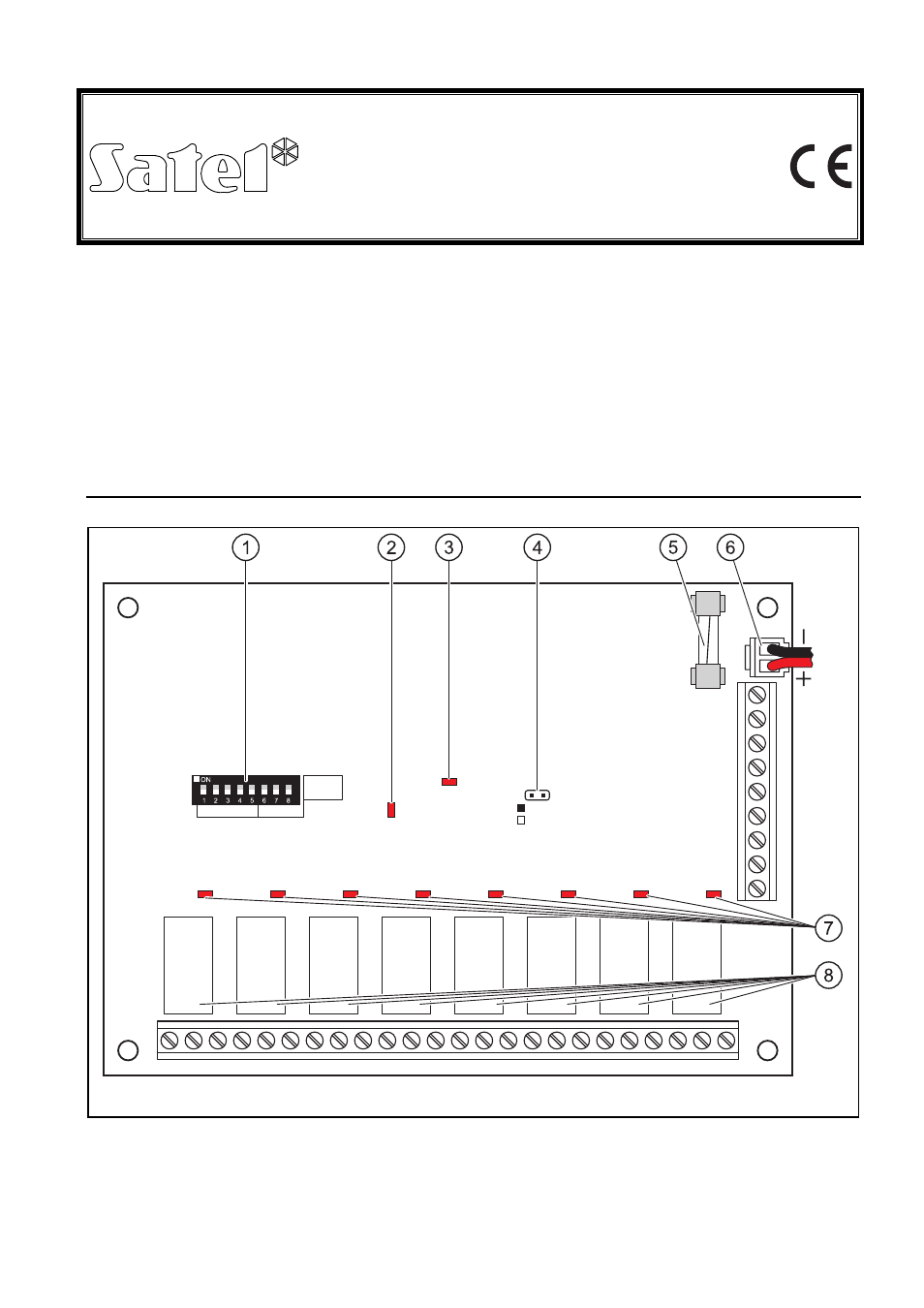

Abb. 1. Elektronikplatine des Moduls CA-64 OPS-R.
Erläuterung zur Abbildung 1:
1 - Gruppe der DIP-Schalter zur Einstellung einer individuellen Adresse des Moduls (siehe: Kapitel
D IE DIP-S CHALTER ).
2 - LED-Anzeige der Kommunikation mit der Zentrale:
− Diode blinkt – Datenaustausch mit der Zentrale;
