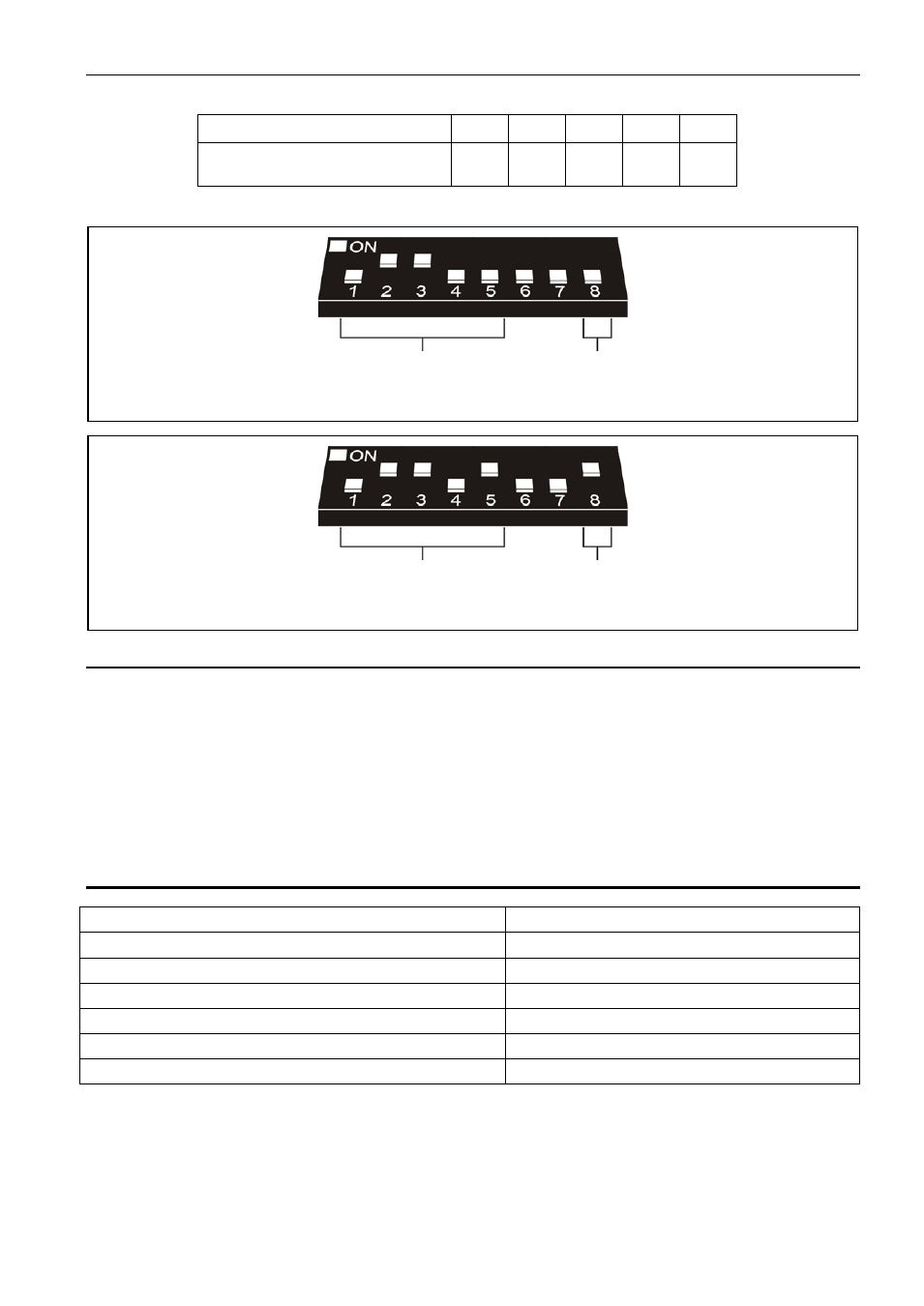

Abb. 2. Stellung der Schalter bei der Zusammenarbeit mit der Zentrale CA-64 (Beispiel).
Abb. 3. Stellung der Schalter bei der Zusammenarbeit mit der Zentrale INTEGRA (Beispiel).
3.1 Zusammenarbeit mit der Alarmzentrale CA-64 (Schalter 8 auf OFF)
Bei der Zusammenarbeit mit der Zentrale CA-64 belegt das Modul CA-64 ADR immer 6
Adressen des Modulbusses, nämlich die Adresse, die im Modul eingestellt ist, und 5 danach
folgende Adressen. Das bedeutet, wenn wir in einem Modul die Adresse 0 eingestellt haben,
dann werden für dieses Modul während der Identifizierungsprozedur zusätzlich die Adressen
von 1 bis 5 reserviert. Wenn man einem Modul z. B. die Adresse 29 zuteilt, muss man daran
denken, dass die Identifizierungsfunktion für dieses Modul die Adressen: 30, 31, und darüber
hinaus 0, 1, 2 reservieren wird. Falls diese Adressen bereits belegt waren, wird die Zentrale
die Identifizierungsfunktion nicht korrekt abschließen können.
3.2 Zusammenarbeit mit den Alarmzentralen INTEGRA (Schalter 8 auf ON)
Während der Identifizierung zugeteilte Adressen
Adressen der Module CA-64 ADR MOD
Moduladresse
0-7
Moduladresse +1
8-15
Moduladresse +2
16-23
Moduladresse +3
24-31
Moduladresse +4
32-39
Moduladresse +5
40-47
Tabelle 2.
Bei der Zusammenarbeit mit einer Zentrale der Serie INTEGRA kann das Modul CA-64 ADR
1 bis 6 Adressen des Modulbusses belegen. Welche Adressen nun durch die Zentrale
reserviert werden, hängt von der Anzahl der angeschlossenen Melder mit eingebauten
Adressenmodulen CA-64 ADR MOD und von den in diesen Modulen eingestellten Adressen
ab (siehe Tabelle 2). Für jede Gruppe von 8 Adressen der Module CA-64 ADR MOD
werden 1 Adresse des Modulbusses sowie 8 Eingänge des Systems reserviert. Man muss
Adresse:
6
Typ der Zentrale:
CA-64
Adresse:
22
Typ der Zentrale:
INTEGRA
