Seite 6
SATEL
CA-64 ADR
6
Adressenmodul vom Ausgang POW gespeist wird (ein solcher Anschluss ist in Abbildung 5
dargestellt).
Bei voller Konfiguration (48 belegte Moduleingänge) und wenn man die Melder mit einem
einfachen 8-adrigen Kabel mit Querschnitt 0,5 mm
2
anschließt, muss sichergestellt werden,
dass für die gemeinsame Masse des Signals und der Speisung der Einbau-Adressenmodule
die folgende Zahl von parallel verbundenen Leitungen (gemäß der dargestellten Tabelle 4)
vorhanden ist:
Entfernung
Anzahl der Leitungen
bis 200m
1
bis 400m
2
bis 600m
3
Tabelle 4.

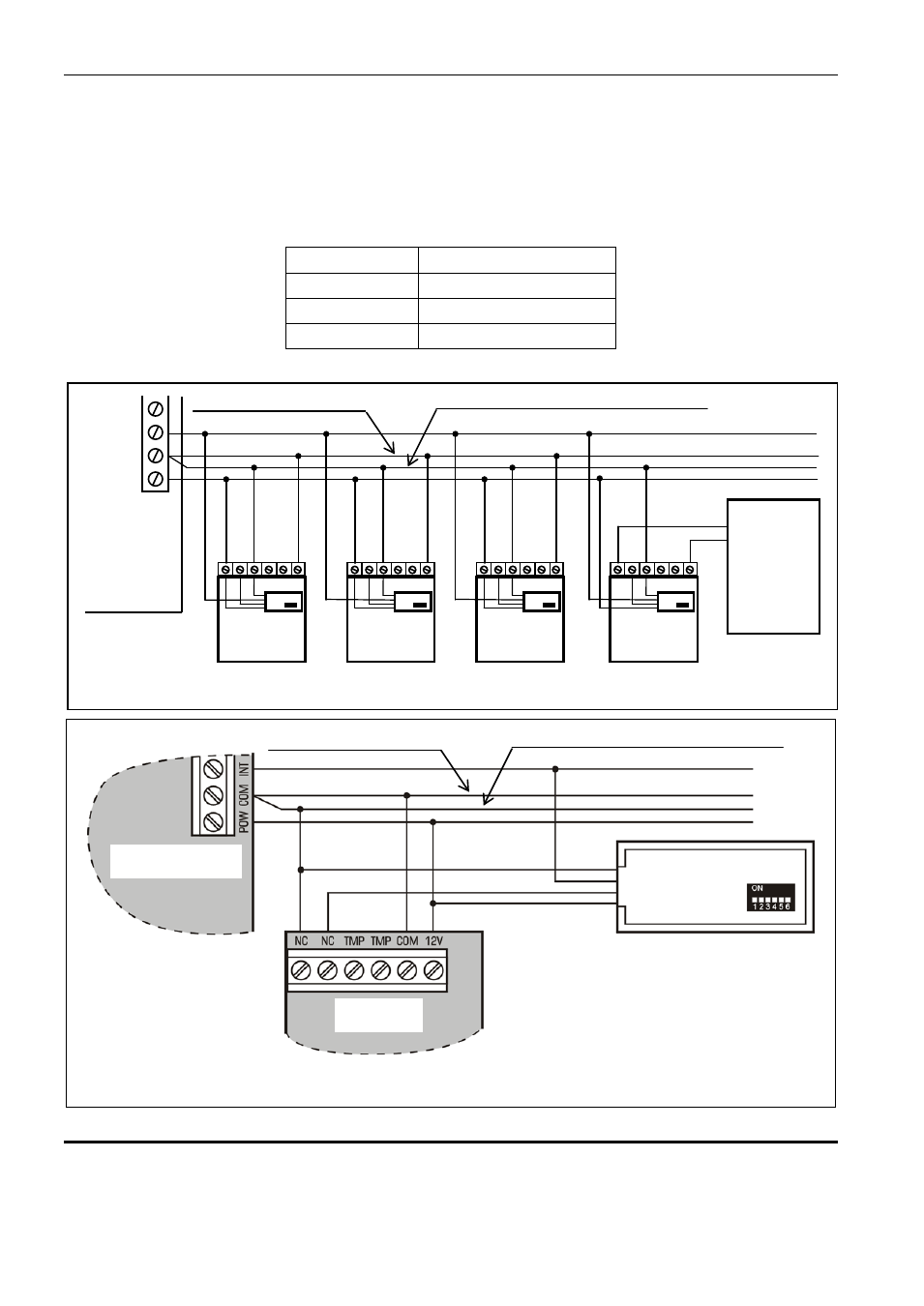

Abb. 5. Anschluss der adressierbaren Melder an den internen Modulbus.
Abb. 6. Anschluss ohne Sabotagekontrolle (Beispiel).
6. Montage
Das Modul CA-64 ADR kann in einem beliebigen Gehäuse, das für die Alarmzentrale
vorgesehen ist (Gehäuse mit Transformator und Platz für ein Akku), eingebaut werden.
Bevor das Gehäuse an die Unterlage befestigt wird, sind darin Spreizdübel zu installieren.
CA-64 ADR
Melder
weiß
schwarz
blau
rot
Masse der Melderspeisung
Masse des Signals und der Modulspeisung
MELDER
INT
COM
POW
MODUL
CA-64 ADR
MELDER
MELDER
MELDER
+12V
COM
NETZGERÄT
Masse der Melderspeisung
Masse des Signals und der Modulspeisung
