2. Beschreibung der Elektronikplatine
Erläuterung zur Abb. 2:
1 – Gruppe von DIP-Schaltern
für Einstellung individueller
Adresse des Schlosses.
2 – Sabotagekontakt. Die
Feder soll an die Wand
gepresst werden.

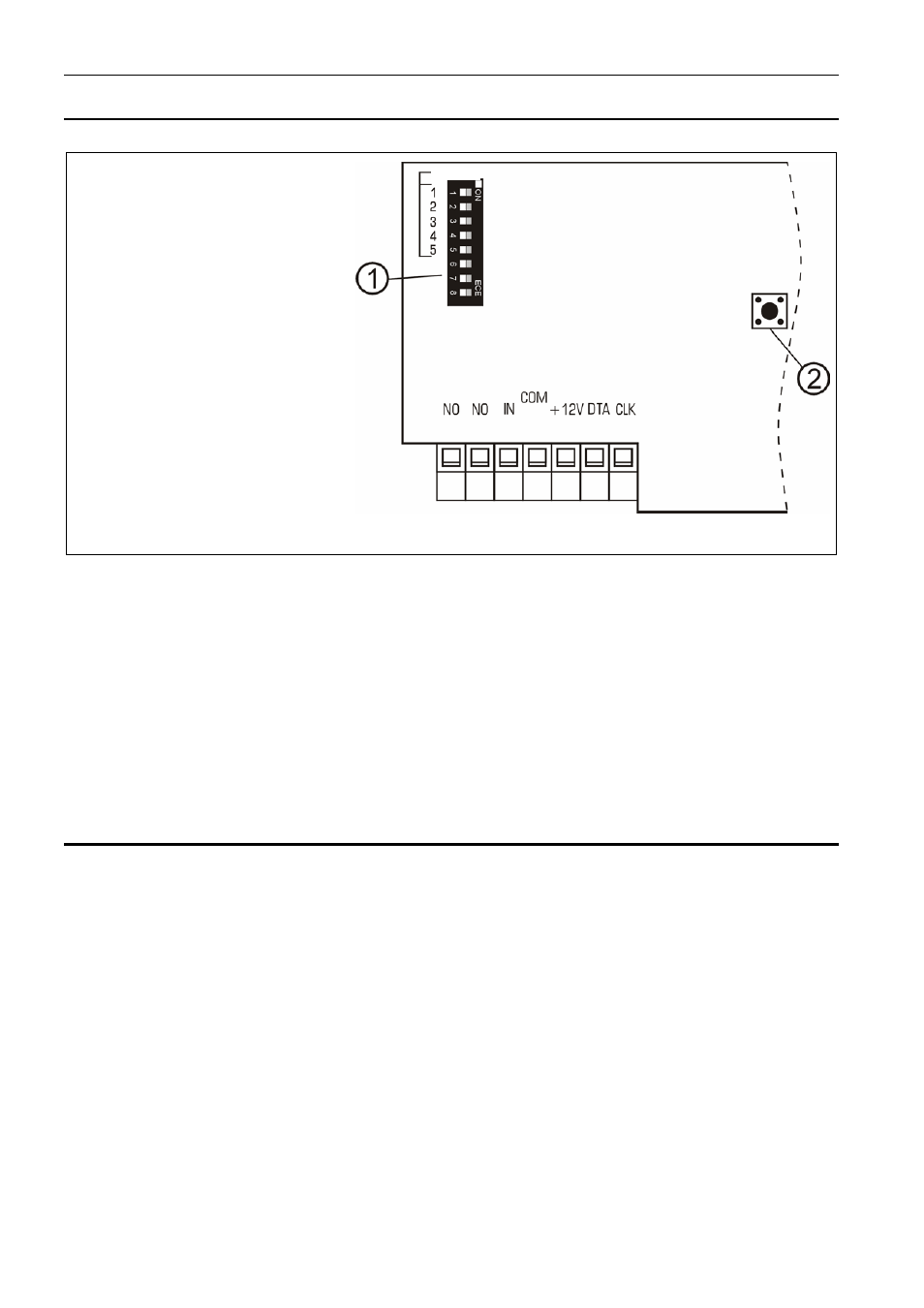

Abbildung 2. Schematische Ansicht der Elektronikplatine des Codeschlosses.
Beschreibung der Klemmen:
NO - Relaisklemmen. Dienen zur Steuerung des elektromagnetischen
Türschlosses.
IN - Eingang für Kontrolle des Türzustandes (NC). Falls nicht benutzt, dann soll mit
der Masse kurzgeschlossen werden.
COM - Masse
+12V - Versorgungseingang
CLK, DTA - Erweiterungsmodulbus
3. Montage und Anschluss des Codeschlosses
Das Codeschloss ist für die Montage in Innenräumen ausgelegt. Es kann direkt an der Wand
oder in einem Metallgehäuse vom Typ OBU-M-LED montiert werden. Das Gehäuse
OBU-M-LED ist mit einem Schlüssel zu verschließen, was gegen den Zugriff auf das Schloss
unbefugter Personen schützt.
Achtung: Bevor Sie das Schloss im Alarmsystem installieren, schalten Sie die
Stromversorgung im ganzen System aus.
1. Die Befestigungsknöpfe der Unterlage drücken und das Gehäuse öffnen.
2. Das Kabel durch die Öffnung im Unterteil des Gehäuses führen.
3. Das Unterteil des Gehäuses an die Wand befestigen.
4. Die Klemmen DTA, CLK und COM mit den Leitungen an den Erweiterungsmodulbus auf
der Hauptplatine der Alarmzentrale anschließen.
5. Mit den DIP-Schaltern entsprechende Adresse für das Schloss einstellen. Zur Einstellung
der Adresse dienen die Schalter von 1 bis 5 (der Zustand anderer Schalter ist unwichtig).
Die Adresse muss sich von den sonstigen an den Erweiterungsmodulbus der
ADRESSE
