INT-IT-2
MODUL ZUR STEUERUNG DER BEREICHE
int-it-2_de 03/14
Das INT-IT-2 Modul zur Steuerung der Bereiche ist für den Betrieb in Einbruch- und Überfallmeldesystemen
vorgesehen. Er ist mit den von SATEL hergestellten Alarmzentralen der Serie INTEGRA (Firmware 1.07 oder
höher) INTEGRA Plus und VERSA kompatibel.
1. Eigenschaften
• Scharf-/Unscharfschaltung sowie Alarmlöschung in Bereichen mittels Karten, Anhänger und anderer
passiven 125 kHz Transponder.
• 3 editierbare Modi zur Steuerung der Bereiche.
• 3 LEDs in verschiedenen Farben zur Anzeige des Bereichszustandes und zur Kommunikation mit dem
Benutzer bei der Bedienung.
• Integrierter piezoelektrischer Wandler zur akustischen Signalisierung.
2. Beschreibung der Elektronikplatine

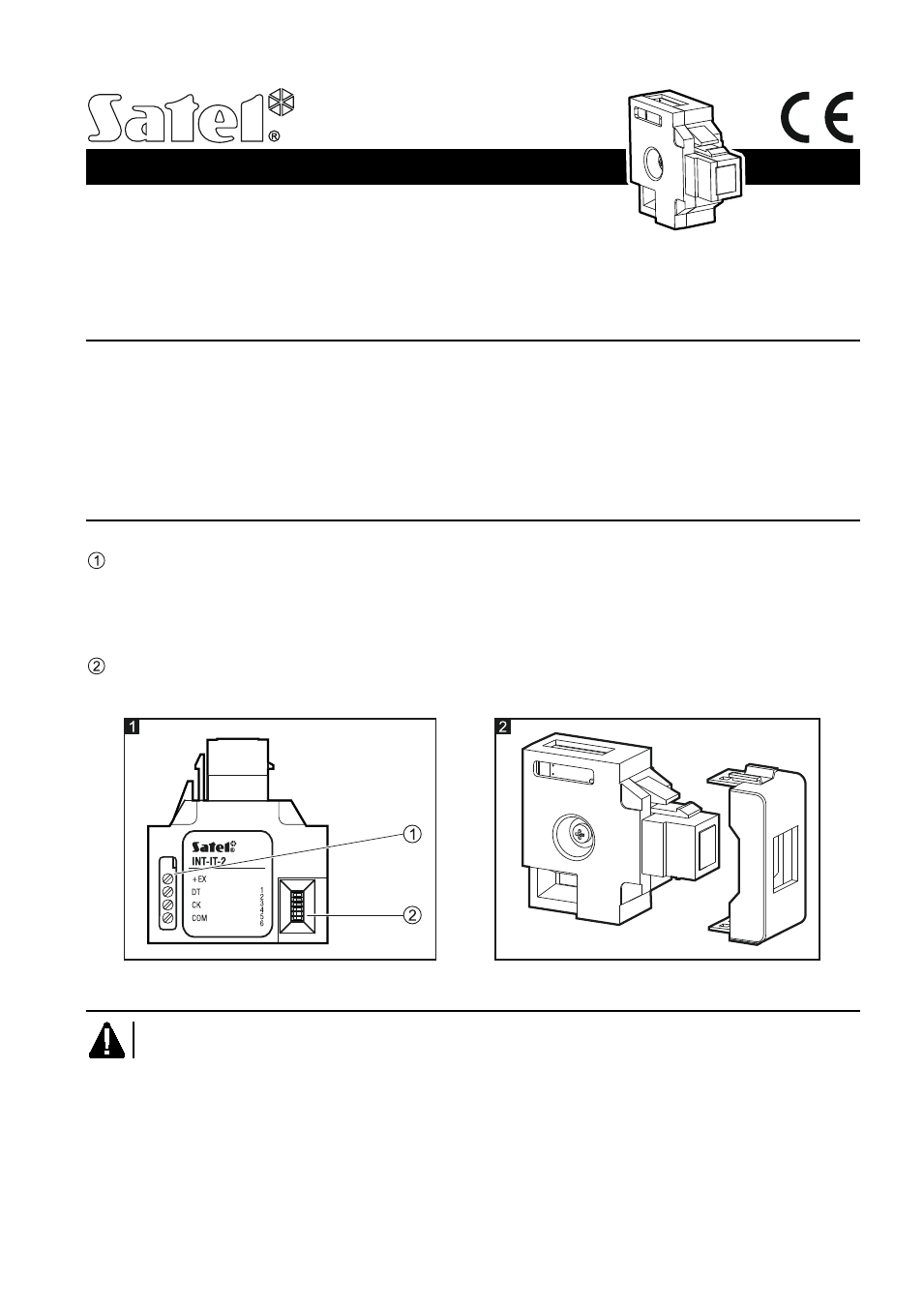

Erleuterung zur Abbildung 1:
Klemmen:
+EX - Stromversorgungseingang,
DT
- Daten,
CK - Uhr,
COM - Masse.
Gruppe von DIP-Schaltern zur Einstellung der individuellen Adresse des Moduls (siehe:
„Adresseinstellung“).
3. Montage des Moduls
Alle Installationsarbeiten bei abgeschalteter Stromversorgung durchführen.
Das INT-IT-2 Modul ist für die Montage in Innenräumen ausgelegt. Bei der Auswahl des Montageortes beachten
Sie, dass die Entfernung zwischen zwei Modulen mit den Zutrittskartenlesern größer als 50 cm sein soll.
Die Entfernung von der Zentrale INTEGRA / INTEGRA Plus darf nicht größer als 1000 Meter sein. Die
Entfernung von der Zentrale VERSA darf nicht größer als 600 Meter sein. Das Modul kann direkt von der
Zentrale mit Strom versorgt werden, wenn die Entfernung zwischen der Zentrale und dem Modul nicht größer
als 300 m ist. Bei größeren Entfernungen von der Zentrale soll das Modul eine selbständige
Stromversorgungsquelle haben.
Bei der Montage des Moduls INT-IT-2 benutzen Sie den RJ-45-Keystone Adapter (siehe: Abb. 2).
