Der Sabotagekontakt reagiert auf das Öffnen des Erweiterungsmodul-Gehäuses.
Die Klemmen des Sabotagekontakts können an den Sabotagekreis der Alarmzentrale
angeschlossen werden.
Die Kommunikationsbusse (CLK, DAT) des Moduls ermöglichen eine Verbindung
mit dem Kommunikationsbus des Funkbasismoduls ACU-100. Der Anschluss des
Moduls ACX-100 an das Funkbasismodul schließt die Möglichkeit aus, das Funk-
basismodul mit der Alarmzentrale mittels des Kommunikationsbusses zu verbinden.
Die neben den Klemmen angebrachte LED-Diode des Kommunikationsbusses
signalisiert durch Blinken die Kommunikation mit dem Funkbasismodul ACU-100.
Die Blinkfrequenz hängt von der Menge der Module ACX-100 ab, die an das
Funkbasismodul angeschlossen sind: je mehr Module, umso langsamer blinkt die
Diode. Bei ausbleibender Kommunikation mit dem Funkbasismodul leuchtet die Diode
dauerhaft, zusätzlich leuchten alle Dioden auf, die den Zustand der Ausgänge
signalisieren.
Die Pins A0, A1 und A2 dienen zur Einstellung einer individuellen Adresse des
Moduls (siehe Tabelle 1). Jedes an das Funkbasismodul ACU-100 angeschlossene
Modul ACX-100 muss eine andere Adresse im Bereich von 0 bis 4 eingestellt erhalten
(die Einstellung einer höheren Adresse wird wie 4 abgelesen). Diese Adresse muss
der Nummer des Moduls im System gem. Tabelle 2 entsprechen. Ist an das
Funkbasismodul ein Modul ACX-100 angeschlossen, muss es die Adresse 0
eingestellt haben; sind es zwei, so muss eines von ihnen die Adresse 0 eingestellt
haben, das andere die Adresse 1, usw.

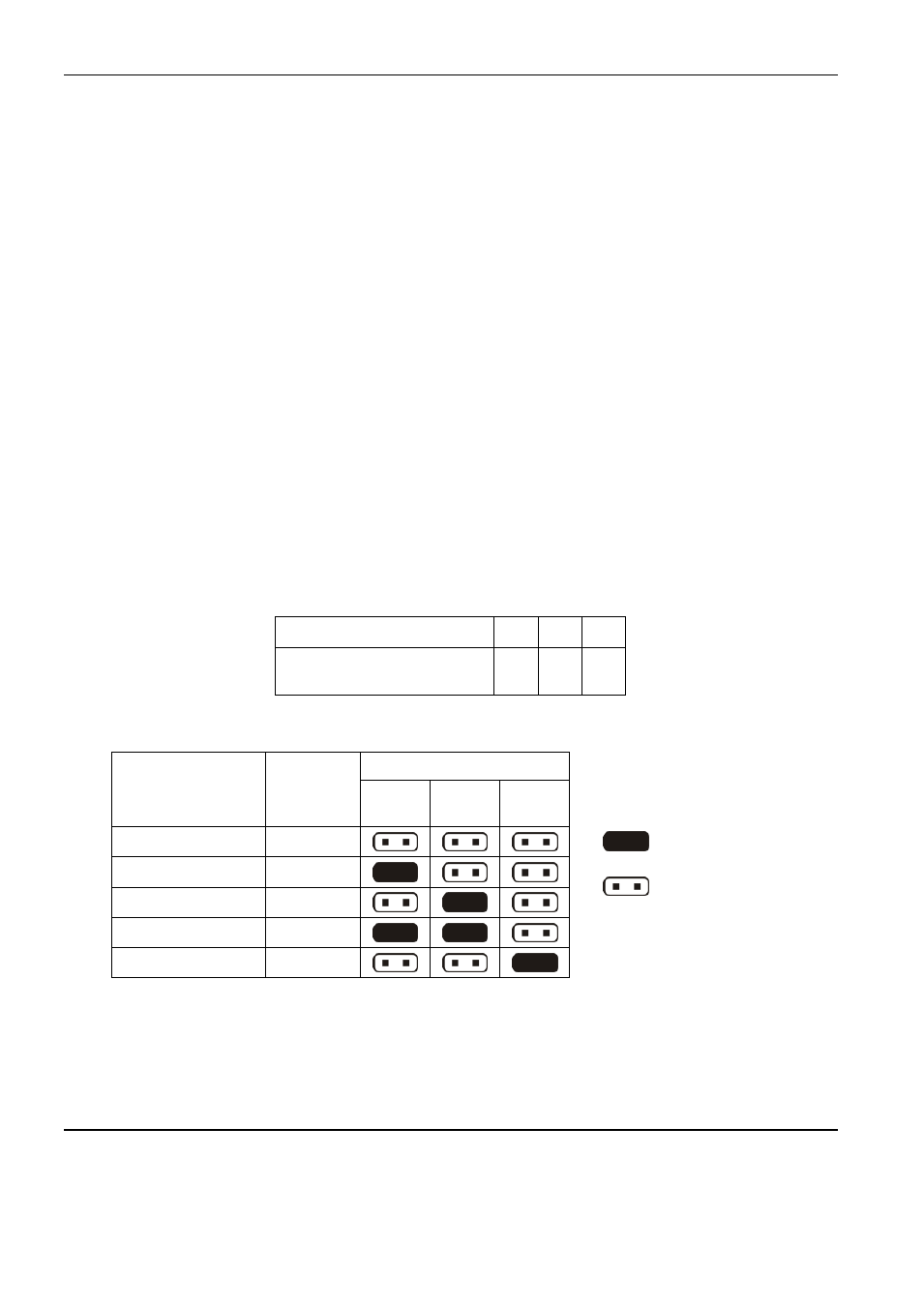

Pins A0 A1 A2
Zahlenwert
(beim gesteckten Jumper)
1 2 4
Tabelle 1.
Laufende
Nummer des
Moduls
Adresse
des
Moduls
Pins
A0 A1 A2
1 0
2 1
3 2
4 3
5 4
Tabelle 2.
Die Nummerierungsweise der Ein- und Ausgänge der Module ACX-100 im drahtlosen
System wurde in der Bedienungsanleitung des Funkbasismoduls ACU-100
beschrieben.
2. M
ONTAGE
Das Modul ACX-100 wird in einem Kunststoffgehäuse montiert. Es eignet sich für die
Montage in Innenräumen, mit normaler Luftfeuchtigkeit. Es wird empfohlen, alle
Anschlüsse bei abgeschalteter Speisung vorzunehmen.
- Pins geschlossen
- Pins offen
