Satel ACX-200 - Handbuch

®
ERWEITERUNGSMODUL DER
VERDRAHTETEN EIN- UND AUSGÄNGE
ACX-200
acx200_de 11/12
Das Erweiterungsmodul der verdrahteten Ein- und Ausgänge ACX-200 ist für den
Betrieb mit dem bidirektionalen ABAX Funksystem vorgesehen. Es ist mit dem
Funkbasismodul ACU-100 kompatibel. Es wird mittels des Funkbasismoduls ACU-100
in Programmversion 1.05 oder höher sowie mittels der Zentrale INTEGRA 128-WRL
bedient. 4 Eingänge und 4 Ausgänge ermöglichen den Anschluss von verdrahteten
Geräten (Melder, Signalgeber, usw.) zu dem drahtlosen System. Eingänge des
Erweiterungsmoduls können analog wie die verdrahteten Eingänge konfiguriert
werden. Ausgänge des Erweiterungsmoduls sind Relaisausgänge. Das Erweiterungs-
modul ACX-200 belegt die 4 Positionen auf der Liste der Geräte, die mittels des
Funkbasismoduls ACU-100 oder der Zentrale INTEGRA 128-WRL bedient werden.
Es wird mit der Gleichspannung 12 V (+/-15%) gespeist.
1. Beschreibung der Elektronikplatine

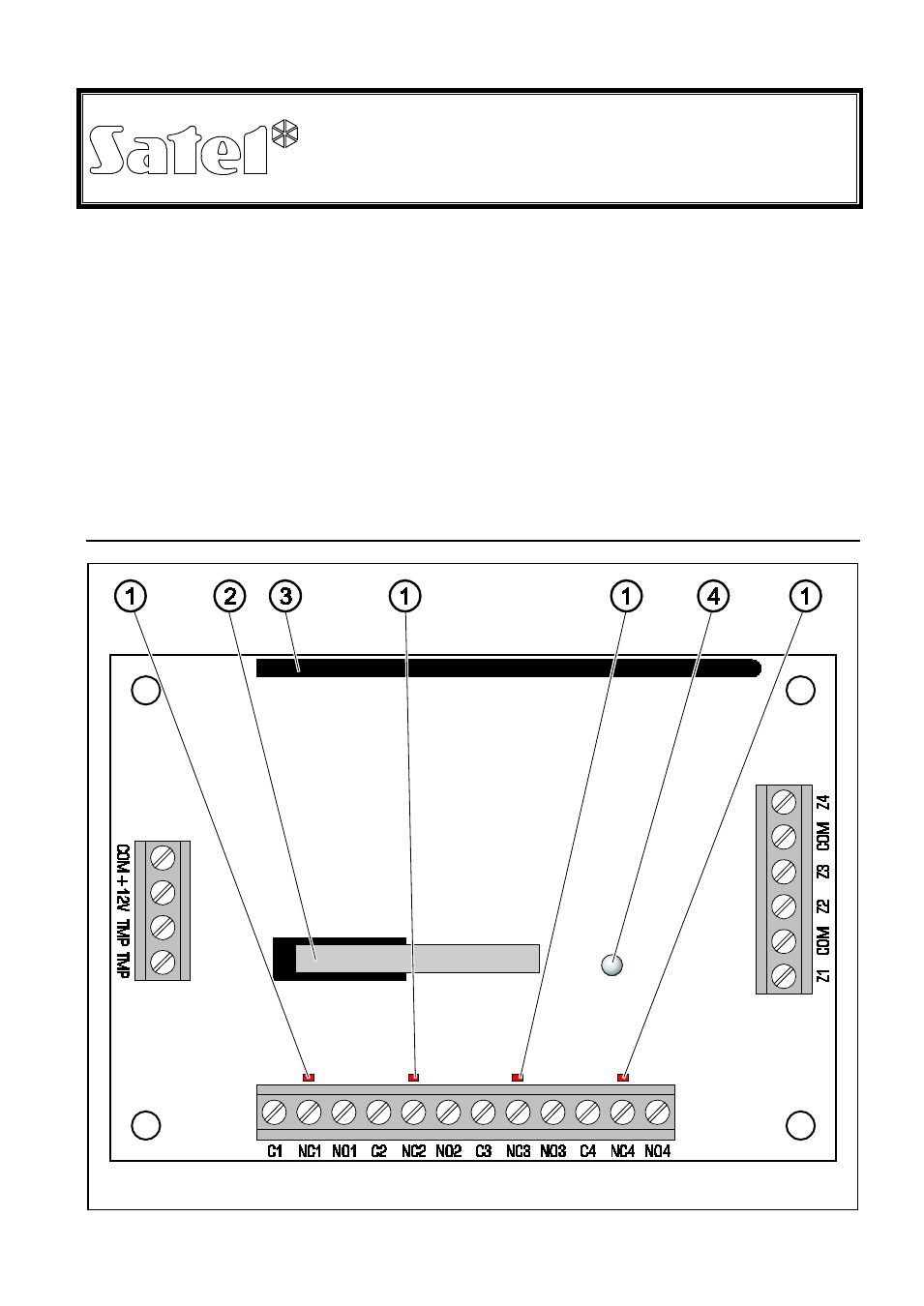

Abb. 1. Darstellung der Elektronikplatine.
