4 APMD-150 SATEL
11. Montieren Sie die Elektronikplatine.
12. Schließen Sie das Gehäuse des Melders.
13. Konfigurieren Sie den Melder (Empfindlichkeit des PIR- und MW-Kanals, Betriebsart im
Testmodus). Informationen zur Konfiguration des Melders finden Sie in der Anleitung für
das FunkbasismodulACU-100 / ACU-250 / ACU-120 / ACU-270 oder in der
Programmieranleitung für die Alarmzentrale INTEGRA / VERSA / VERSA Plus.

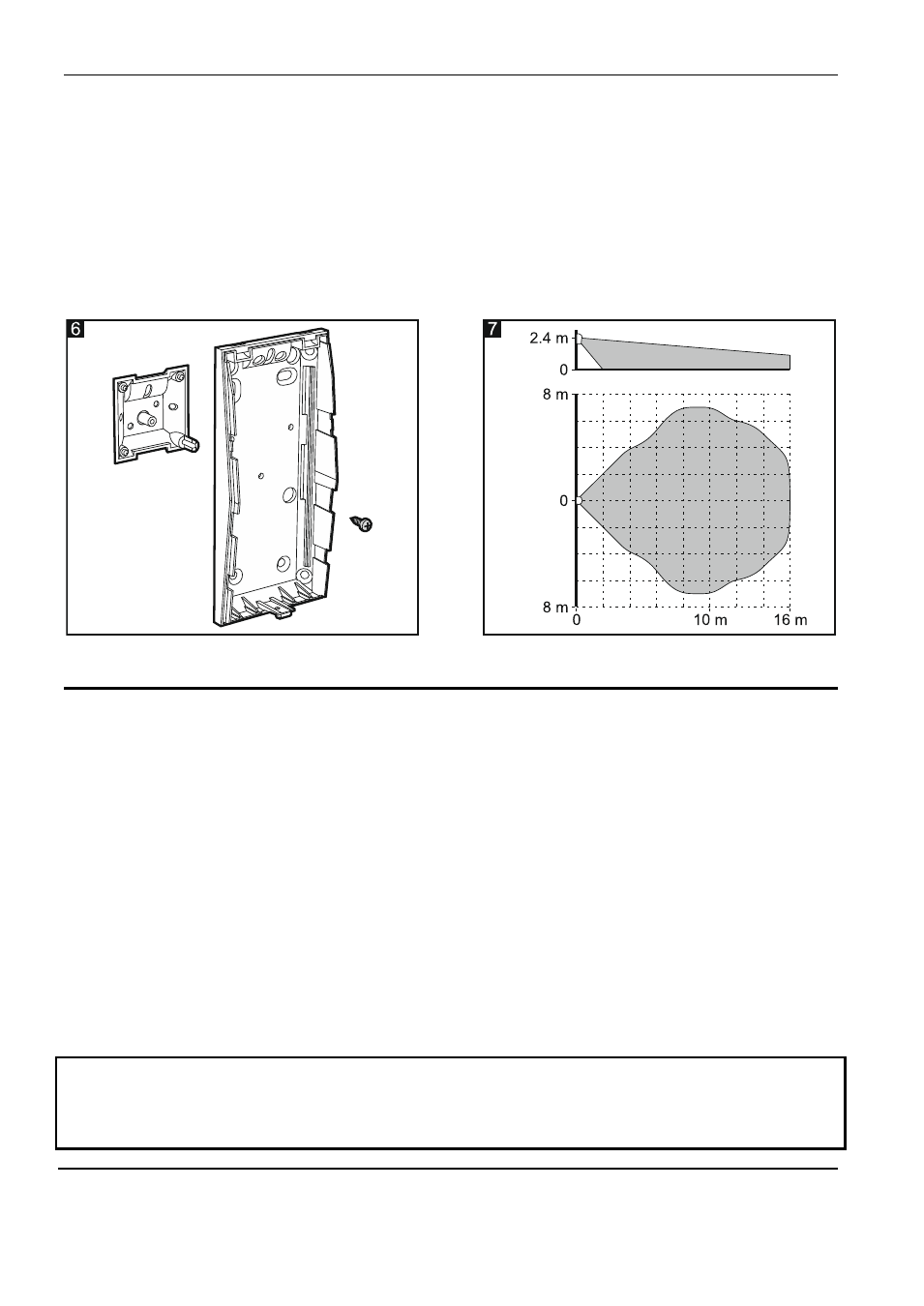

14. Aktivieren Sie den Testmodus und prüfen Sie, ob die Bewegung in dem durch den Melder
überwachten Bereich das Aufleuchten der LED verursachen wird. In der Abb. 7 wird die
maximale Bewegungserfassung des Melders anzeigt.
15. . Schalten Sie den Testmodus aus.
5. Technische Daten
Betriebsfrequenzband ......................................................................... 868,0 MHz ÷ 868,6 MHz
Reichweite der Funkkommunikation (im freien Feld) ................................................. bis 500 m
Batterie ................................................................................................................... CR123A 3 V
Reichweite der Funkkommunikation (im freien Feld) ............................................... ca. 3 Jahre
Ruhestromaufnahme ....................................................................................................... 50 µA
Max. Stromaufnahme .......................................................................................................30 mA
Mikrowellenfrequenz ............................................................................................... 10,525 GHz
Erfassbare Bewegungsgeschwindigkeit .................................................................... 0,3...3 m/s
Anlaufzeit ............................................................................................................................ 45 s
Empfohlene Montagehöhe ................................................................................................ 2,4 m
Umweltklasse gem. EN50130-5 ............................................................................................... II
Betriebstemperaturbereich ...................................................................................... -10...+55 °C
Max. Feuchtigkeit ............................................................................................................ 93±3%
Abmessungen ............................................................................................... 62 x 136 x 49 mm
Gewicht ............................................................................................................................. 154 g
Hiermit erklärt SATEL sp. z o.o., dass sich der Melder in Übereinstimmung mit den
grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der
Richtlinie 1999/5/EG befindet. Die Konformitätserklärung kann unter folgender
Adresse gefunden werden: www.satel.eu/ce
SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298
Gdańsk • POLEN
Tel. +48 58 320 94 00
www.satel.eu
