SATEL AMD-103 3
2. Setzen Sie die Batterie ein und melden Sie den Magnetkontakt an das Funksystem an
(siehe: Bedienungsanleitung des Funkbasismoduls ACU-100 / ACU-250, Errichter-
Anleitung für Alarmzentrale INTEGRA 128-WRL oder für Zentralen der Serie VERSA).
3. Schließen Sie das Gehäuse des Magnetkontakts (der Sabotagekontakt soll durch das
Unterteil des Gehäuses gedrückt werden).
4. Montieren Sie den Magnetkontakt zuerst vorläufig am Montageort.
5. Schieben Sie den Magnet vom Magnetkontakt. Der Magnetkontakt sendet eine
Information über Alarm. Auf diese Weise können Sie den Pegel des Signals prüfen, das
vom Magnetkontakt aus an das Modul ACU-100 / ACU-250 oder an die Zentrale
INTEGRA 128-WRL gesendet wird. Beim Bedarf wählen Sie einen anderen Montageort
aus, um eine entsprechende Verbindungsqualität zu gewährleisten.
6. Öffnen Sie das Gehäuse mit dem Reedkontakt (Abb. 2).

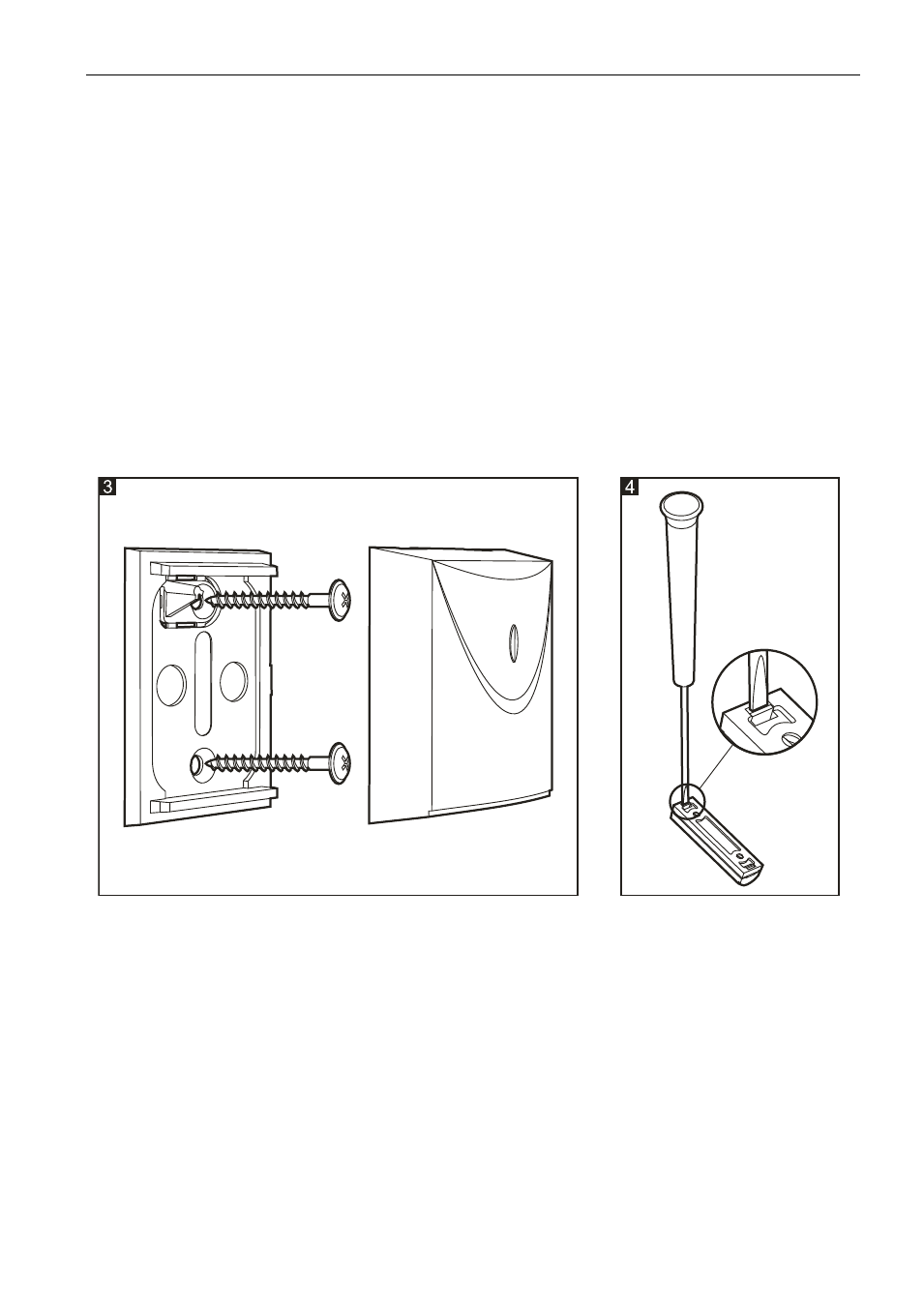

7. Befestigen Sie das Unterteil des Gehäuses mit dem Reedkontakt mit den Spreizdübeln
und Schrauben an die Montageoberfläche (Abb. 3).
8. Schließen Sie das Gehäuse mit dem Reedkontakt (der Sabotagekontakt soll durch das
Unterteil des Gehäuses gedrückt werden).
9. Ziehen Sie den Haken ab und öffnen Sie das Gehäuse mit den Magneten (Abb. 4).
10. Montieren Sie mit den Spreizdübeln und Schrauben das Unterteil des Gehäuses mit den
Magneten an die Montageoberfläche (Abb. 5). Die Entfernung zwischen dem Gehäuse
mit dem Reedkontakt und dem Gehäuse mit den Magneten darf nicht 20 mm
überschreiten (Abb. 6).
11. Montieren Sie den Deckel des Gehäuses mit den Magneten.
12. Aktivieren Sie den Testmodus und prüfen Sie, ob nach der Entfernung des Magneten
(nach Tür- oder Fensteröffnung) die LED-Diode aufleuchtet.
