Satel ARD-100 - Handbuch

®
FUNK-UMSTELLUNGSMELDER
ARD-100
ard100_de 11/12
Der Funkumstellungsmelder ARD-100 ist für das bidirektionale
Funk-System ABAX vorgesehen. Der Melder wird vom
Funkbasismodul ACU-100 in der Programmversion 2.01 (oder
höher) sowie von der Zentrale INTEGRA 128-WRL in der
Programmversion 1.07 (oder höher) bedient.
Der Melder ist mit einem Beschleunigungsaufnehmer
ausgestattet, welcher die Verlagerung und Gravitation analysiert.
Der Melder behält die Position nach Umschaltung in aktiven
Zustand oder nach Ausschaltung des Gehtestmodus.
Die Änderung der Position im Verhältnis zur behaltenen Position
wird als Verletzung interpretiert.

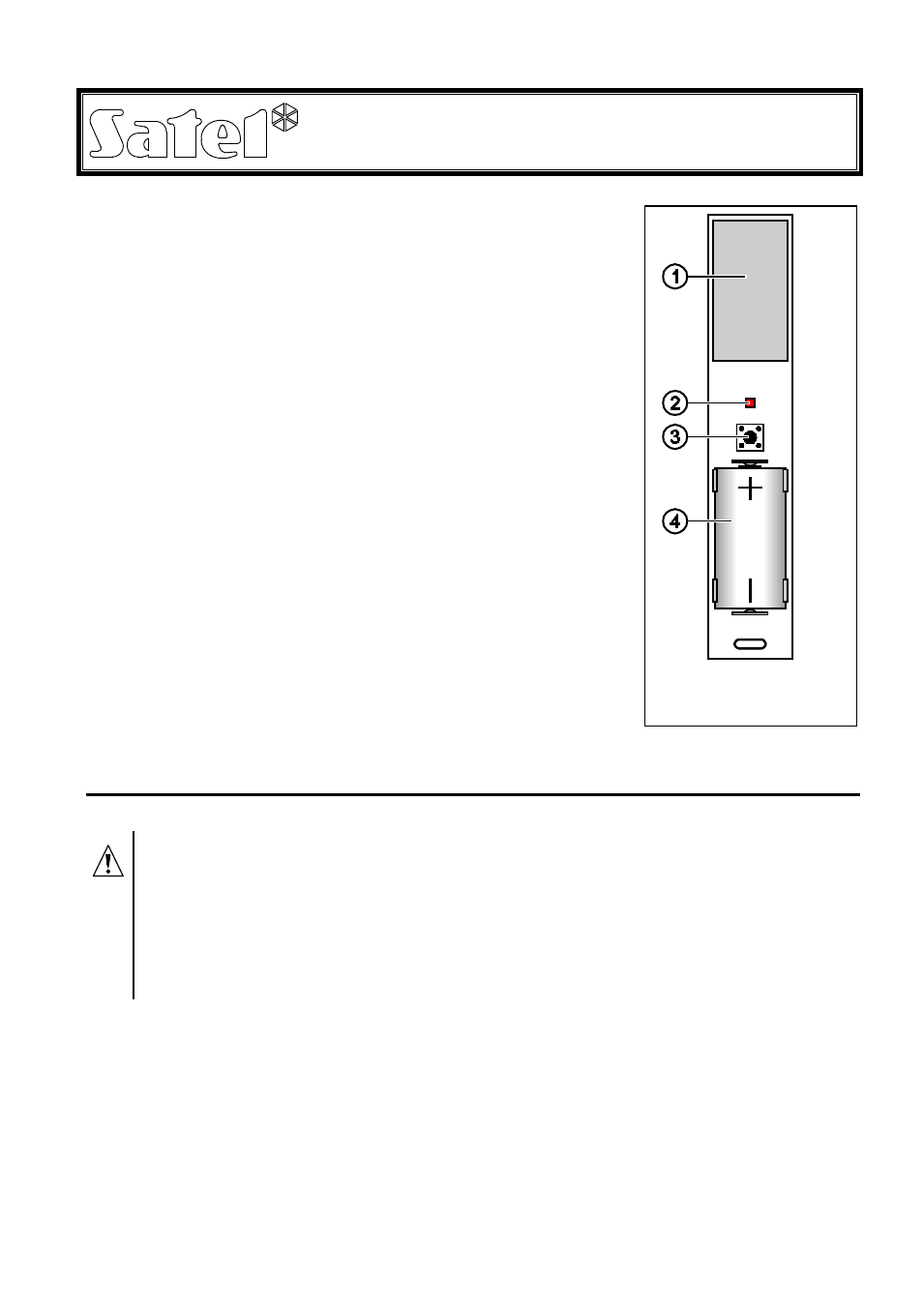

Erklärungen zur Abbildung 1:
1 - Schirm.
2 - LED-Diode. Sie leuchtet rot nur im Gehtestmodus, wodurch
die Kommunikation mit dem Funkbasismodul (in der
Abfragezeit), Verletzungen und Sabotage signalisiert wird.
3 - Sabotagekontakt, der auf Öffnen des Gehäuses oder auf
Trennen von der Unterlage reagiert.
4 - Lithium-Batterie CR123A / Spannung 3 V gespeist, die
einen ca. 3-jährigen Betrieb sichert. Der Magnetkontakt
kontrolliert den Batteriezustand. Fällt die Spannung bis
2,6 V, dann wird an das Funkbasismodul die Information
über schwache Batterie gesendet. Die schwache Batterie
wird signalisiert, solange sie nicht ausgetauscht wird.
1. Montage
Der Magnetkontakt ist zur Montage in Innenräumen bestimmt.
Bevor der Magnetkontakt fest montiert wird, ist der Pegel des durch das
Funkbasismodul ACU-100 vom Sender empfangenen Signals zu prüfen und
erforderlichenfalls der Montageort so zu ändern, dass dadurch für die
Kommunikation eine optimale Lage gefunden wird.
Die Batterie ist in den Melder vor dem Identifizierungsvorgang einzusetzen. Ein
nicht identifizierter Melder bzw. ohne Kommunikation mit dem Funkbasismodul,
verbraucht mehr Energie, was die Lebensdauer der Batterie verkürzt.
1. Öffnen Sie das Gehäuse.
2. Setzen Sie die Batterie ein und melden Sie den Melder an das Funksystem an (siehe:
Bedienungsanleitung des Funkbasismoduls ACU-100). Der Aufkleber mit der 7-stelligen
Seriennummer, die bei der Registrierung des Magnetkontakts im System angegeben
werden soll, befindet sich auf der Elektronikplatine am Schirm.
3. Wählen Sie den Montageort und dort montieren Sie zuerst vorläufig den Magnetkontakt.
4. Prüfen Sie den Pegel des durch den Funkbasismodul ACU-100 vom Melder
empfangenen Signals und falls erforderlich ändern Sie den Montageort.
5. Befestigen Sie die Hinterwand des Gehäuses an die Montagefläche.
6. Schließen Sie das Gehäuse des Magnetkontakts.
Abb. 1. Platine des
Melders.
