Satel GRAPHITE - Handbuch (Seite 2)

7. Schließen Sie die Leitungen an entsprechende Klemmen an.
8. Stellen Sie mit Hilfe des Potentiometers die Empfindlichkeit des Melders ein.
9. Schließen Sie das Gehäuse des Melders.

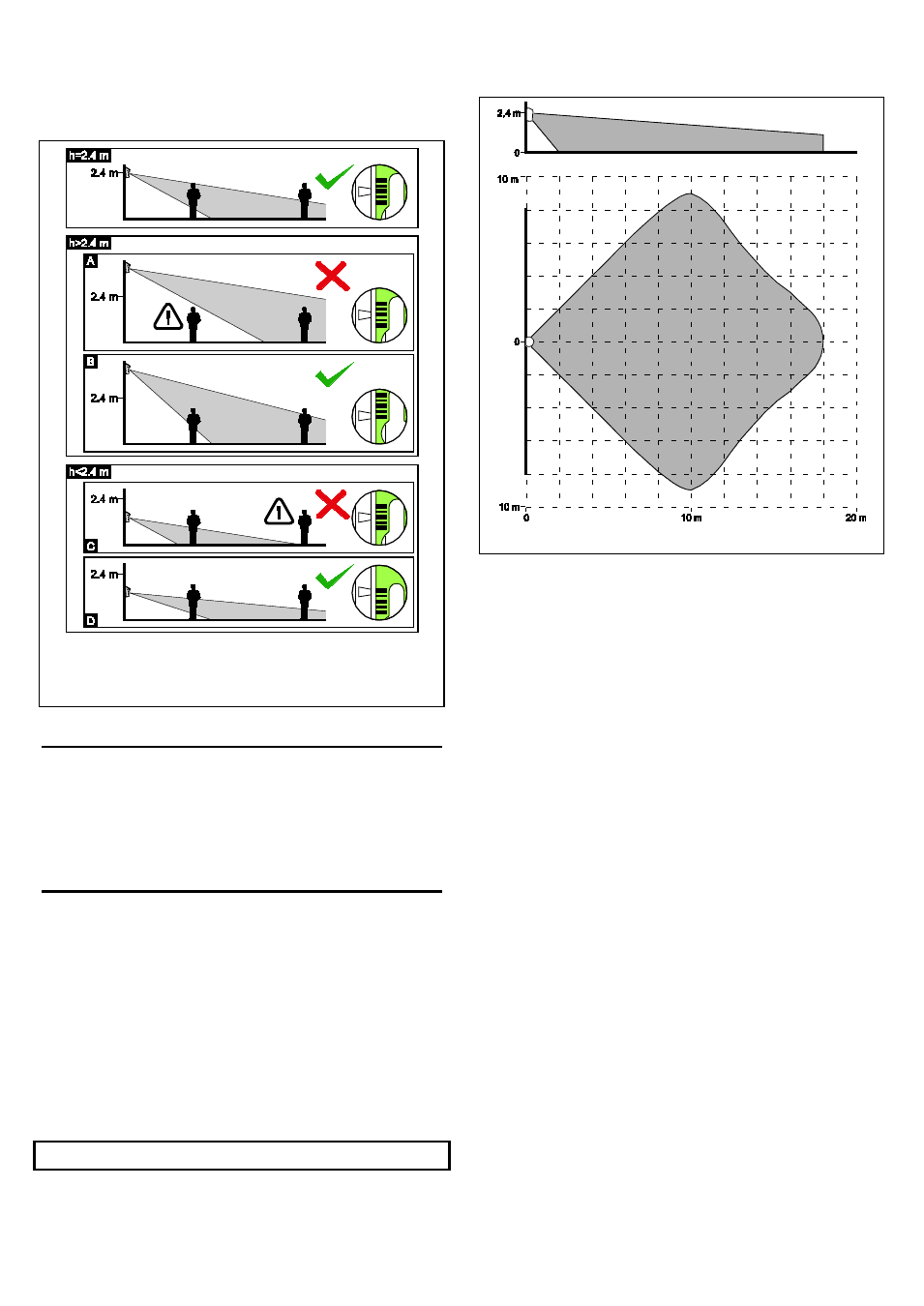

Abb. 5. Einfluss der Montagehöhe auf den vom Melder überwachten Bereich;
Optimierung des Bereichs durch richtige Positionierung der Elektronikplatine.
Je nach Montagehöhe platzieren Sie den mittleren Strich der Justierung:
gegenüber dem Zeiger auf dem Gehäuse (auf der Höhe 2,4 m), über dem Zeiger
(über 2,4 m – Beispiel B) oder unter dem Zeiger (unter 2,4 m – Beispiel D).
Inbetriebnahme
1. Schalten Sie die Stromversorgung ein (blinkende LED signalisiert den
Anlaufmodus).
2. Testen Sie die Reichweite des Melders, wenn der Melder Betriebsbereitschaft
gemeldet hat (die Diode LED hört auf zu blinken), d.h. prüfen Sie, ob eine
Bewegung im überwachten Bereich das Alarmrelais auslöst und die Diode
einschaltet. Während des Gehtests müssen die Pins LED ON/OFF oder
Eingang LED mit der Masse kurzgeschlossen sein.
3. Ändern Sie bei Bedarf die Empfindlichkeit des Melders.
Technische Daten
Speisespannung (±15%) ................................................................. 12 V DC ±15%
Stromaufnahme im Bereitschaftszustand...................................................... 12 mA
Maximale Stromaufnahme ............................................................................ 14 mA
Zulässige Belastung der Relaiskontakte (Widerstand) .................. 40 mA / 16 V DC
Alarmdauer ......................................................................................................... 2 s
Erfasste Bewegungsgeschwindigkeit ...................................................... 0,3...3 m/s
Sicherheitsklasse gem. EN50131-2-2 ......................................................... Grade 2
Umweltklasse gem. EN50130-5 ............................................................................. II
Betriebstemperaturbereich..................................................................... -30...+55°C
Entspricht den Normen ........... EN50131-1, EN50131-2-2, EN50130-4, EN50130-5
Abmessungen ................................................................................... 63x96x48 mm
Empfohlene Montagehöhe .............................................................................. 2,4 m
Gewicht ............................................................................................................ 96 g
Die Konformitätserklärung ist unter der Adresse www.satel.eu/ce zu finden
Abb. 6. Erfassungsbereich des Melders.
SATEL sp. z o.o.
ul. Schuberta 79
80- 172 Gdańsk
POLEN
Fon: +48 58 320 94 00
[email protected]
www.satel.eu
