Satel S-3 - Handbuch (Seite 2)

ANSCHLUSS – Abb. 5
Abbildung 5 zeigt zwei Beispiele des Anschlusses der Magnetkontakte an die Alarmzentrale. Die emp-
fohlene Anschlussweise garantiert eine optimale Funktion des Alarmsystems im Falle eines Sabotage-
versuchs.
TECHNISCHE DATEN
Meldertyp ................................................................................................................................................................... NC
Maximale Schaltspannung des Reedkontaktes ..................................................................................................... 20 V
Maximaler Schaltstrom ........................................................................................................................................ 20 mA
Übergangswiderstand ........................................................................................................................................ 150 mΩ
Mindest-Schaltleistung bei Belastung 20 V, 20 mA ......................................................................................... 360 000
Kontaktmaterial ..................................................................................................................................... Ru (Ruthenium)
Entfernung für Schließer:
S-1 ........................................................................... 18 mm
S-2 ........................................................................... 28 mm
S-3 ........................................................................... 15 mm
Entfernung für Öffner: S-1 ........................................................................... 28 mm
S-2 ........................................................................... 40 mm
S-3 ........................................................................... 24 mm
Gewicht: S-1 ................................................................................................... 29 g
S-2 ................................................................................................... 28 g
S-3 ................................................................................................... 43 g
SATEL sp. z o.o.
ul. Schuberta 79
80-172 Gdańsk
POLEN
tel. +48 58 320 94 00
[email protected]
www.satel.eu
Die aktuelle EC-Konformitätserklärung
und Zertifikate stehen auf www.satel.eu
zum Download bereit.
Wandstärke
mind.10 mm
bis 15 mm
Reedkontakt-Achse
maximale
Achsen-
verschiebung
12 mm
Magnet
Magnet-Achse
Reedkontakt

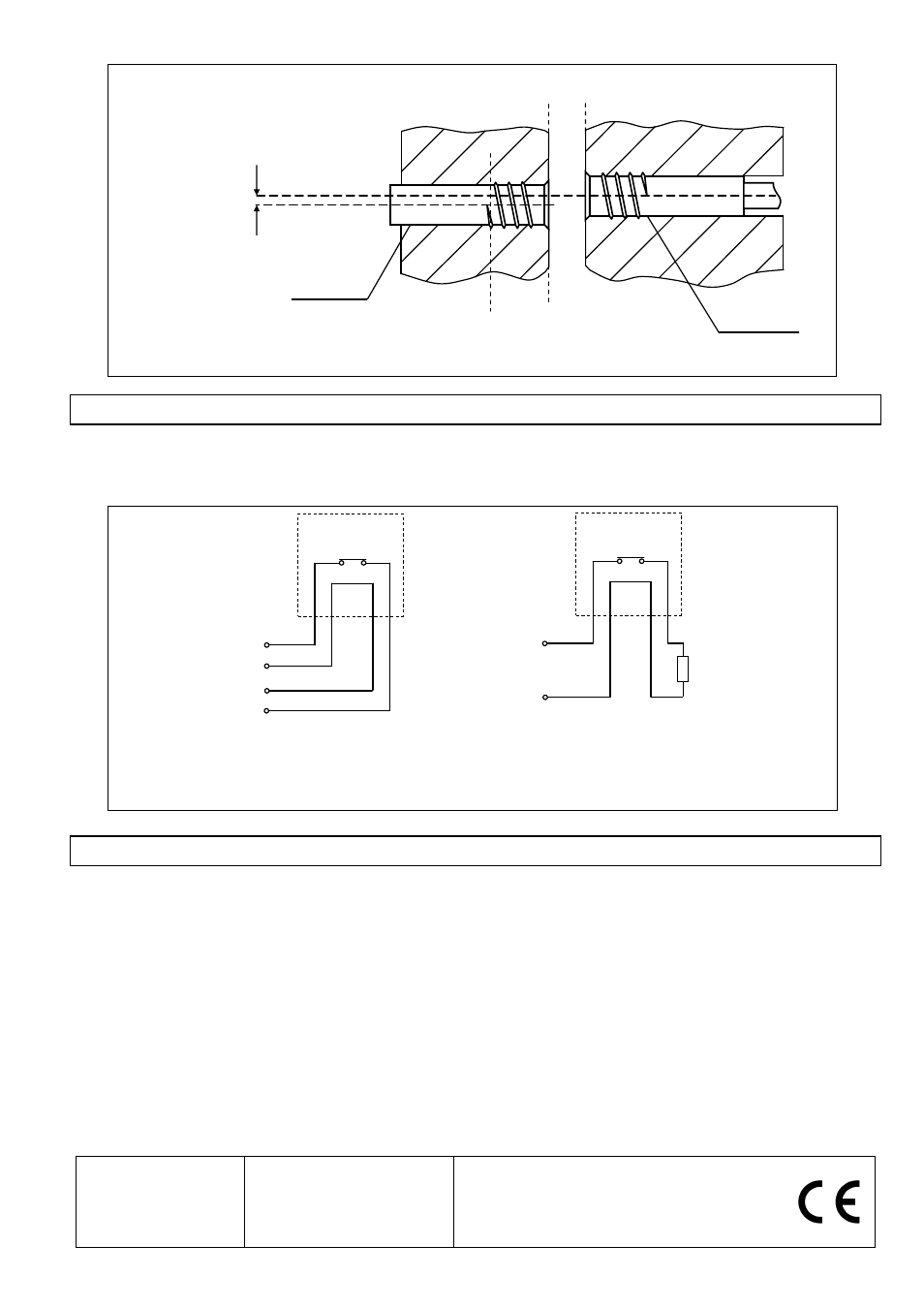

Abb. 4 Beispiel: Stirnseitige Montage des Magnetkontaktes S-3
Häufige Anschlussweise des
Magnetkontaktes
Empfohlene Anschlussweise
des Magnetkontaktes
Eingang Z
n
Z
COM
R
Reedkontakt
Abb. 5 Beispiele des Anschlusses der Magnetkontakte S-3 an die Alarmzentrale
Abschluss-
Widerstand
Eingang Z
n
Z Z
24h Sabotagelinie
COM
COM
Reedkontakt
