Beim Einschrauben des Magnetkontakts K-3 2E verdrillt sich die Leitung; damit sie nicht
beschädigt wird, muss eine entsprechend lange Leitung vorhanden sein bzw. die Leitung ist vor
der Montage in die entgegengesetzte Richtung zu verdrillen, so dass sie nach der Montage
wieder gerade ist.
ANSCHLUSS – Abb. 5
TECHNISCHE DATEN
Meldertyp ....................................................................................................................................... 2EOL/NC
Abschlusswiderstand ...................................................................................................................... 2x1,1 kΩ
Maximale Schaltspannung des Reedkontaktes ..................................................................................... 20 V
Maximaler Schaltstrom ....................................................................................................................... 20 mA
Mindest-Schaltleistung bei Belastung 20 V, 20 mA ......................................................................... 360 000
Kontaktmaterial .................................................................................................................... Ru (Ruthenium)
Entfernung für Schließer:
K-1 2E ............................................................ 18 mm
K-2 2E ............................................................ 28 mm
K-3 2E ............................................................ 15 mm
Entfernung für Öffner: K-1 2E ............................................................ 28 mm
K-2 2E ............................................................ 40 mm
K-3 2E ............................................................ 24 mm
Gewicht: K-1 2E ................................................................ 10 g
K-2 2E ................................................................ 10 g
K-3 2E ................................................................ 24 g
SATEL sp. z o.o.
ul. Schuberta 79
80-172 Gdańsk
POLEN
tel. +48 58 320 94 00
[email protected]
www.satel.eu
Die aktuelle EC-Konformitätserklärung und
Zertifikate stehen auf www.satel.eu zum
Download bereit.
Wandstärke
Mind. 10 mm
bis zu 15 mm
Reedkontakt-Achse
max. Achsen-
verschiebung
12 mm
Magnet
Magnet-Achse
Reedkontakt

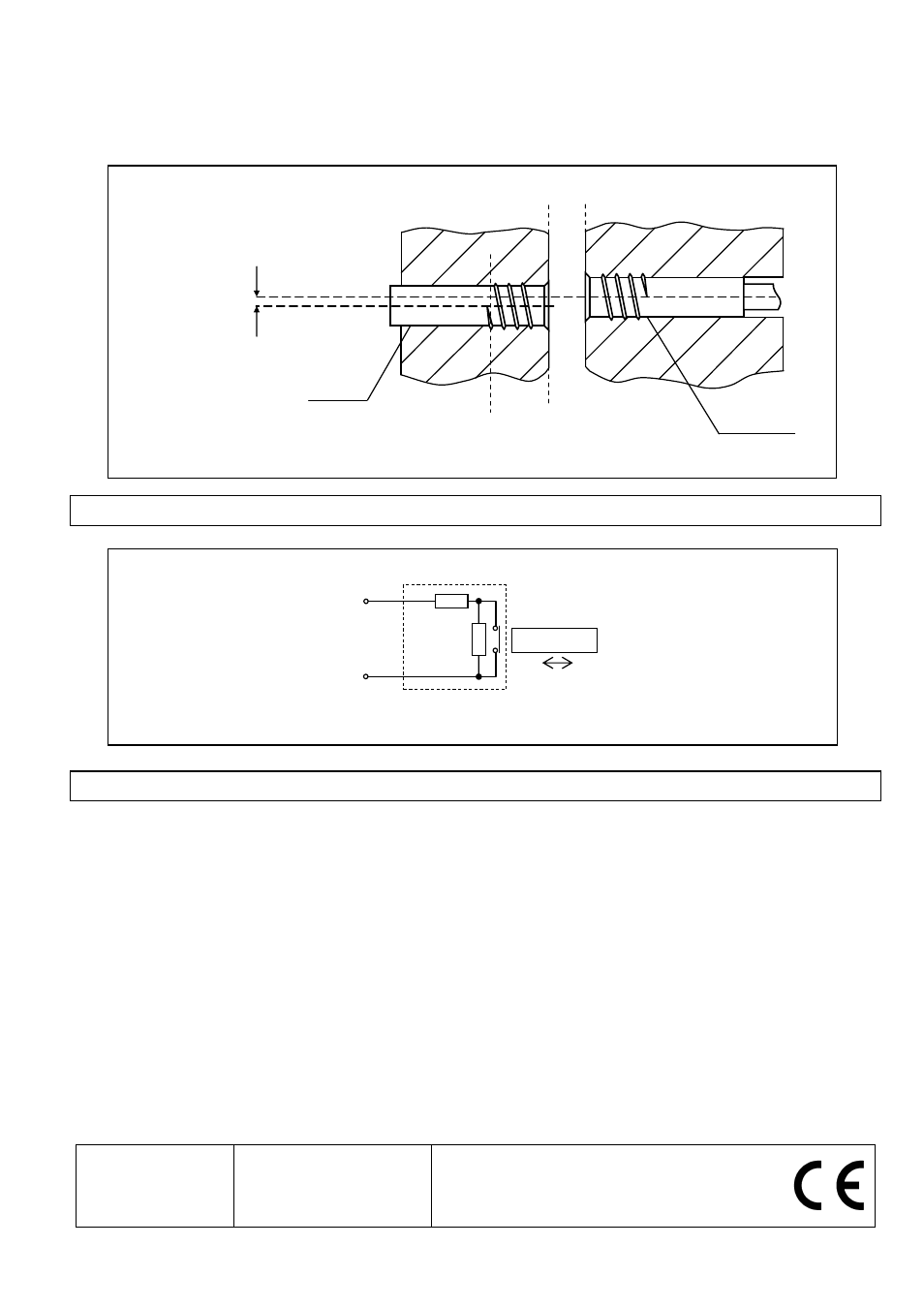

Abb. 4 Beispiel: Stirnseitige Montage des Magnetkontaktes K-3 2E
Eingang Z
n
COM
Abb. 5 Anschluss des Magnetkontaktes mit 2 Abschlusswiderständen an die Alarmzentrale
R=1,1 kΩ – Abschlusswiderstände
montiert im Gehäuse des
Reedkontaktes
Reedkontakt
R
R MAGNET
