Satel FD-1 - Handbuch

®
WASSERMELDER
FD-1
fd1_de 01/12
Der Melder FD-1 wird an Orten eingesetzt, wo die Gefahr einer
Leckage von Wasserleitungen besteht, angewendet werden. Ca.
4 Sekunden nachdem der Wasserstand den Punkt erreicht, in
dem sich die Elektroden der an den Melder angeschlossenen
Sonde befinden, wird dies mit dem Melder signalisiert
(Relaiskontakte werden geöffnet). Ein paar Sekunden nach der
Senkung des Wasserstandes unter den Punkt, in dem sich die
Elektroden der Sonde befinden, wird die Signalisierung beendet
(Relaiskontakte werden geschlossen).

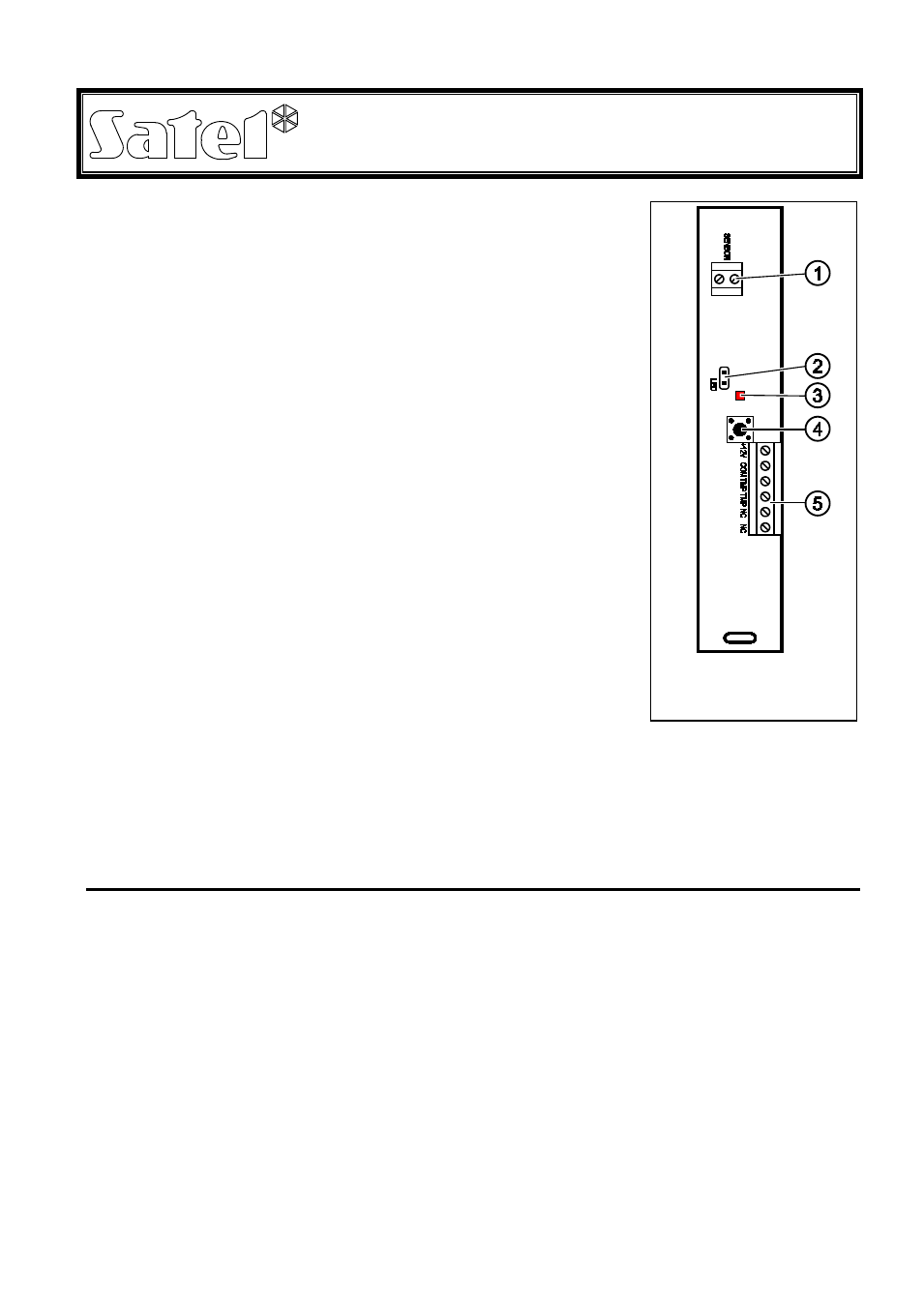

Erklärungen zur Abbildung 1:
1 - Klemmen zum Anschluss der Sonde.
2 - Pins zur Ein-/Ausschaltung der LED Diode. Die
Signalisierung über die LED Diode ist eingeschaltet, wenn
an den Pins die Steckbrücke befestigt ist.
3 - LED Diode, die den Relaiszustand signalisiert. Sie leuchtet
rot, wenn die Relaiskontakte geöffnet sind.
4 - Sabotagekontakt (NC), der auf das Öffnen des Gehäuses
und das Trennen von der Unterlage reagiert.
5 - Klemmen:
+12V – Speiseeingang
COM – Masse
TMP – Sabotagekontakt
NC – Relais (NC)
Der Melder kontrolliert die Spannungsversorgung. Bei längerem Spannungsabfall unter 9 V
(±5%) werden die Relaiskontakte geöffnet. Nachdem die Spannung wieder mindestens 9 V
(±5%) erreicht, werden die Relaiskontakte geschlossen.
Der Melder ist für die Systeme der Einburch- und Überfallsignalisierung bestimmt.
1. Montage
Der Melder wird für die Montage in Innenräumen bestimmt.
1. Wählen Sie den Montageort.
2. Öffnen Sie das Gehäuse.
3. Fertigen Sie die Öffnung im Gehäuse für die Kabel der Sonde an.
4. Führen Sie die Kabel der Sonde durch die Öffnung im Gehäuse durch und schrauben Sie
die an die Klemmen der Elektronikplatine an.
5. Befestigen Sie die hintere Gehäusewand an die Montagefläche.
6. Schließen Sie das Gehäuse des Melders.
7. Prüfen Sie durch das Tunken der Sonde ins Wasser, ob der Melder richtig funktioniert.
8. Befestigen Sie die Kabel der Sonde und die Sonde. Der Melder ist betriebsbereit.
Abb. 1. Ansicht der
Platine des Melders
