Satel SPL-2010 R - Handbuch (Seite 4)

4 SATEL SPL-2010

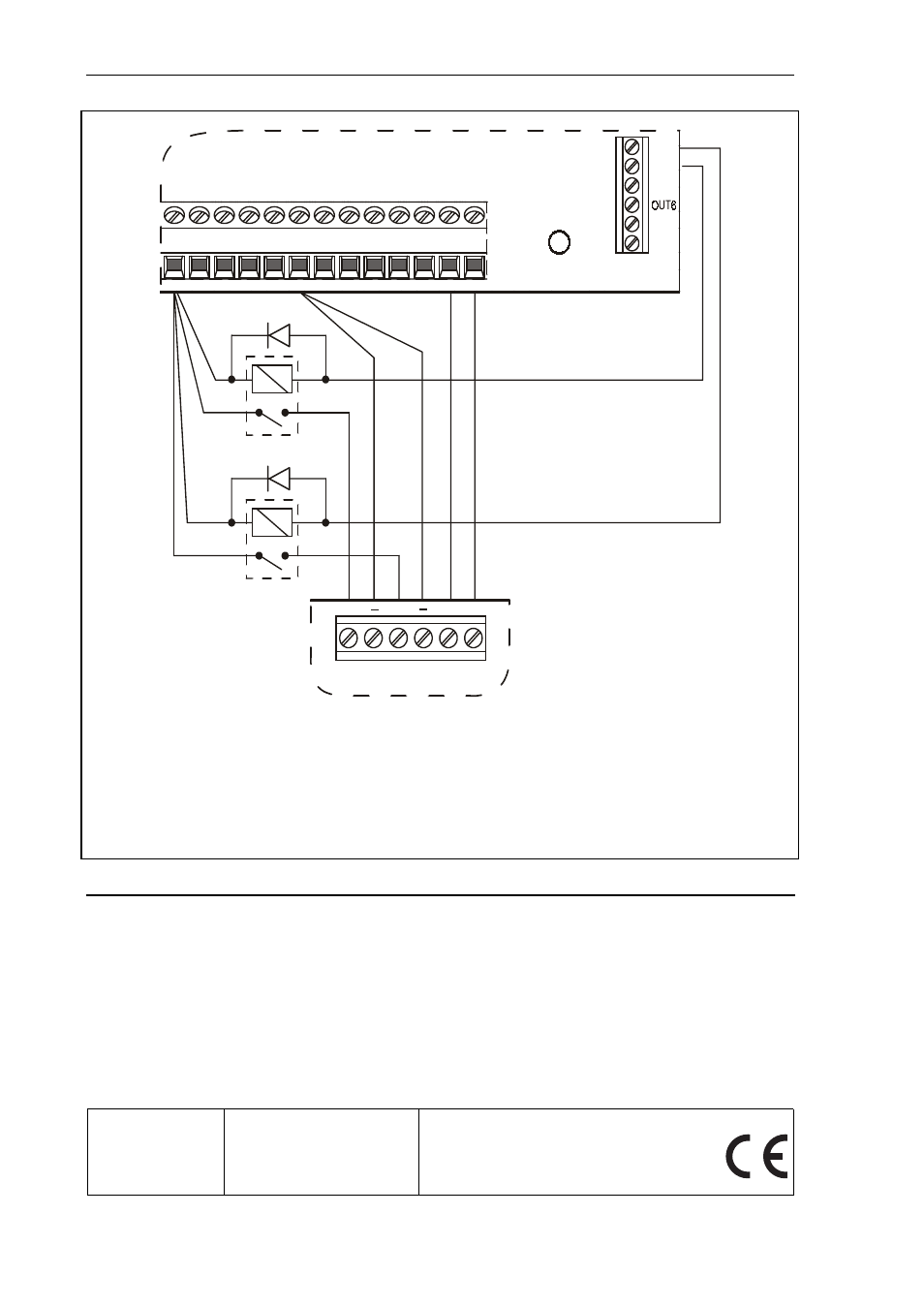

Abb. 4. Anschlussweise des SPL-2010 Signalgebers an die Schwachstromausgänge
der INTEGRA 32 Zentrale. OUT2 wurde als Speiseausgang programmiert.
Der Ausgang OUT3 steuert das Relais P1, welches die akustische Signalisierung
aktiviert, und der Ausgang OUT4 steuert das Relais P2, welches die optische
Signalisierung aktiviert (Schwachstromausgänge mit normaler Polarisation
- Aktivierung durch Kurzschluss zur Masse 0 V). Die Linie Z2 ist als 24 h Sabotage
zu programmieren.
3. Technische Daten
Speisespannung ....................................................................................12 V DC ±20%
Durchschnittliche Stromaufnahme bei der Signalisierung
akustische Signalisierung ............................................................ 250 mA
optische Signalisierung.................................................................. 35 mA
Betriebstemperatur ................................................................................... -35…+60 °C
Lautstärke .................................................................................................... bis 120 dB
Abmessungen..................................................................................... 298x197x90 mm
Gewicht..............................................................................................................1,22 kg
