Beschreibung der Klemmen der Hauptplatine:
230 V AC – Eingänge für Netzversorgung (230 V AC).
+U
– Ausgänge des Netzteils (27,2 –27,6 V DC) . Gesamte Stromleistung der
Ausgänge 5 A.
COM – Masse (0V).
AWT – Ausgang zur Signalisierung zu hoher Betriebstemperatur (OC).
AWB – Ausgang zur Signalisierung niedriger Spannung des Akkus – unter 22 V (OC).
AWP – Ausgang zur Signalisierung der Überschreitung der Stomüberlastung – Strom-
verbrauch über 5 A (OC).
AWS – Ausgang zur Signalisierung fehlender Netzspannung 230 V AC (OC)
- Aktivierung des Ausgangs mit einer Verspätung 1800 s oder 10 s.
2. Installation
Vor Beginn der Installation sollte eine Belastungsbilanz des Netzteils aufgestellt werden. Der
gesamte Strom, welcher von den externen ans Netzteil angeschlossenen Geräten
verbraucht wird, darf nicht 5 A überschreiten.
Das Netzteil sollte dauerhaft an die Netzstromversorgung angeschlossen werden. Aus
diesem Grunde lernen Sie vor der Herstellung der Verkabelung zuerst die elektrische
Installation im Objekt kennen. Für die Stromversorgung der Anlage ist ein Stromkreis zu
wählen, in dem immer Spannung angelegt ist. Der Stromkreis sollte auch mit einer
geeigneten Sicherung geschützt werden.
Bevor Sie das Netzteil an den Speisestromkreis anschließen, schalten Sie in
diesem Stromkreis die Spannung ab.
1. Montieren Sie die Spreizdübel (aus Kunststoff) an der Hinterwand des Gehäuses.
2. Montieren Sie das Gehäuse des Netzteils an der ausgewählten Stelle und führen Sie die
elektrischen Leitungen zu.
3. Befestigen Sie die Platine des Netzteils an den Dübeln.
4. Mit den Blechschrauben (2 Stück) befestigen Sie die Platine mit den LEDs am Deckel des
Gehäuses (grüne LEDs in der oberen Position).
5. Schließen Sie die Stromversorgungsleitungen ~230 V an die Klemmen 230 V AC des
Netzteils an. Die Erdleitung schließen Sie an die Klemme mit dem Erdungssymbol in
der Hinterwand des Metallgehäuses an.
6. Schließen Sie die Stromversorgungsleitungen von externen Geräten an die Klemmen +U
und COM an der Elektronikplatine des Netzteils an.
7. Beim Bedarf benutzen Sie die Ausgänge zur Signalisierung von Störungen (z.B. zur
Steuerung von Relais oder zum Anschluss an die Meldelinien der Alarmzentrale).

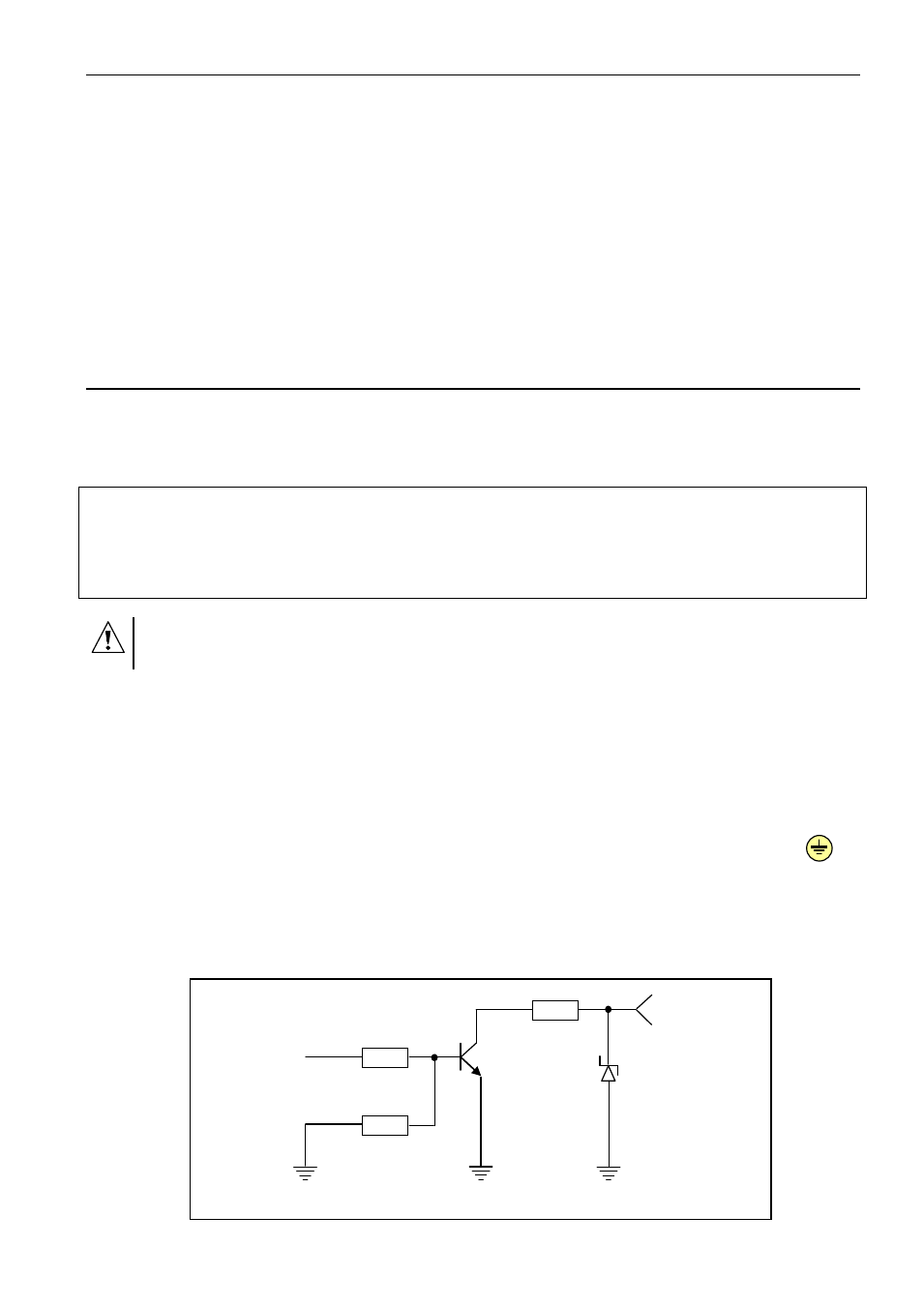

Abb. 3. Schemen der Ausgänge AWS, AWP, AWB und AWT.
AWS, AWP,
AWB, AWT
AWS, AWP,
AWB, AWT
10 k
4,7 k
10 R
BC847B
SMAJ30
