2 − Die Bedienelemente und ihre Funktionen
12
TASCAM DA-3000 – Benutzerhandbuch

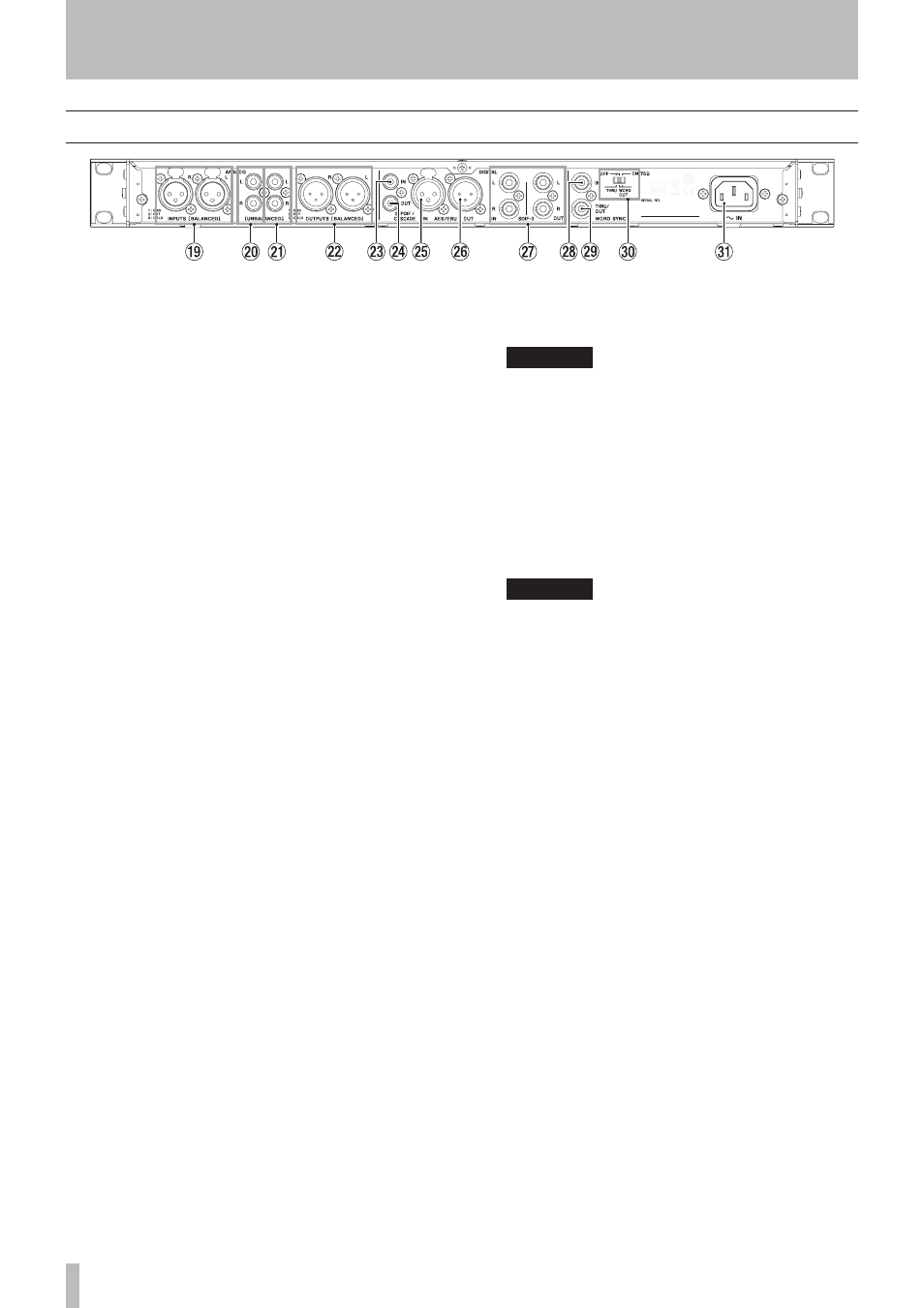

Gerätehinterseite
o
ANALOG INPUTS L/R (BALANCED)
Symmetrisches, analoges Eingangspaar (XLR) mit
einem nominalen Eingangspegel von +4 dBu (optional
+6 dBu wählbar). (Siehe „Den Referenzpegel einstel-
len“ auf Seite 27.)
(1: Masse, 2: heiß (+), 3: kalt (–))
p
ANALOG INPUTS L/R (UNBALANCED)
Unsymmetrisches, analoges Eingangspaar
(Cinchbuchsen) mit einem nominalen Eingangspegel
von –10 dBV.
a ANALOG OUTPUTS L/R (UNBALANCED)
Unsymmetrisches, analoges Ausgangspaar
(Cinchbuchsen) mit einem nominalen Eingangspegel
von –10 dBV.
s
ANALOG OUTPUTS L/R (BALANCED)
Symmetrisches, analoges Ausgangspaar (XLR) mit
einem nominalen Ausgangspegel von +4 dBu (optional
+6 dBu wählbar). (Siehe „Den Referenzpegel einstel-
len“ auf Seite 27.)
(1: Masse, 2: heiß (+), 3: kalt (–))
d
DIGITAL IN (S/PDIF / CASCADE)
Digitaleingang im Format SPDIF.
Dieser Digitaleingang verfügt über einen Abtastraten-
wandler und unterstützt Abtastraten zwischen 32–192
kHz. (Siehe „Den Abtastratenwandler nutzen“ auf Seite
25.)
Wenn Sie mehrere DA-3000 kaskadieren wollen,
verbinden Sie den Ausgang
DIGITAL OUT (S/PDIF /
CASCADE) eines anderen Geräts mit diesem Eingang.
(Siehe „Vorbereitende Schritte“ auf Seite 47.)
f DIGITAL OUT (S/PDIF / CASCADE)
Dieser Digitalausgang liefert ein digitales Audiosignal
im Format IEC 60958-3 (SPDIF).
Wenn Sie mehrere DA-3000 kaskadieren wollen, ver-
binden Sie diesen Ausgang mit dem Eingang
DIGITAL
IN (S/PDIF / CASCADE) eines anderen Geräts. (Siehe
„Kabelverbindungen herstellen und Geräte konfigurie-
ren“ auf Seite 48.)
g
DIGITAL IN (AES/EBU)
Symmetrischer Digitaleingang (XLR) im Format AES3-
2003/IEC 60958-4 (AES/EBU).
Der Digitaleingang verfügt über einen Abtastraten-
wandler und unterstützt Abtastraten zwischen 32–192
kHz. (Siehe „Den Abtastratenwandler nutzen“ auf Seite
25.)
h
DIGITAL OUT (AES/EBU)
Symmetrischer Digitalausgang (XLR) im Format
AES3-2003/IEC 60958-4 (AES/EBU).
Wichtig
Wenn Sie die SDIF-3-Digitaleingänge und -ausgänge nutzen,
stehen die SPDIF- und AES/EBU-Digitalschnittstellen nicht
mehr für die Ein- bzw. Ausgabe zur Verfügung.
j DIGITAL IN/OUT L/R (SDIF-3)
Digitale Audioeingänge und -ausgänge für DSD-
Signale. Diese Digitalanschlüsse unterstützen das
Format SDIF-3 (DSD-raw).
Der linke und rechte Kanal des Stereosignals verfügt
jeweils über einen eigenen Anschluss.
Wichtig
Wenn Sie die SDIF-3-Digitaleingänge und -ausgänge nutzen,
müssen alle digitalen Audiogeräte des Systems (einschließlich
des DA-3000) auf dieselbe Clockquelle synchronisiert werden.
Um dieses Gerät auf ein externes Taktsignal zu synchronisie-
ren, versorgen Sie es über den
WORD SYNC IN -Anschluss
mit einem 44,1-kHz-Clocksignal.
Wenn die Masterclock des Systems auf 44,1 kHz getaktet
ist, folgen die DSD-Audioquellen diesem Signal als Slaves.
Weitere Informationen darüber finden Sie im Abschnitt „Die
Masterclockquelle auswählen“ auf Seite 27.
k WORD SYNC IN-Anschluss
Dient zum Empfang eines Wordclocksignals. Wenn Sie
den Recorder auf ein externes Taktsignal synchronisie-
ren wollen, nutzen Sie hierfür diesen Eingang.
l
WORD SYNC THRU/OUT-Anschluss
BNC-Anschluss für die Ausgabe bzw. das Durchschlei-
fen eines Wordclocksignals (44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz oder 192 kHz).
Mit dem Schalter
THRU/WORD OUT schalten Sie
zwischen der Ausgabe eines externen oder des internen
Taktsignals um.
;
OFF/ON 75 Ω-Schalter [THRU/WORD OUT]
Hiermit nehmen Sie die folgenden Einstellungen vor:
• 75-Ohm-Abschlusswiderstand des
WORD SYNC
IN -Anschlusses aus ( OFF ) oder ein ( ON )
• Ausgabe eines externen ( THRU ) oder des internen
( WORD OUT ) Taktsignals am WORD SYNC THRU/
OUT -Anschluss
z Netzkabelanschluss
Schließen Sie hier das beiliegende Netzanschlusskabel an.
