Seite 17
TASCAM DA-3000 – Benutzerhandbuch
17
3 – Vorbereitende Schritte
Kabelverbindungen herstellen

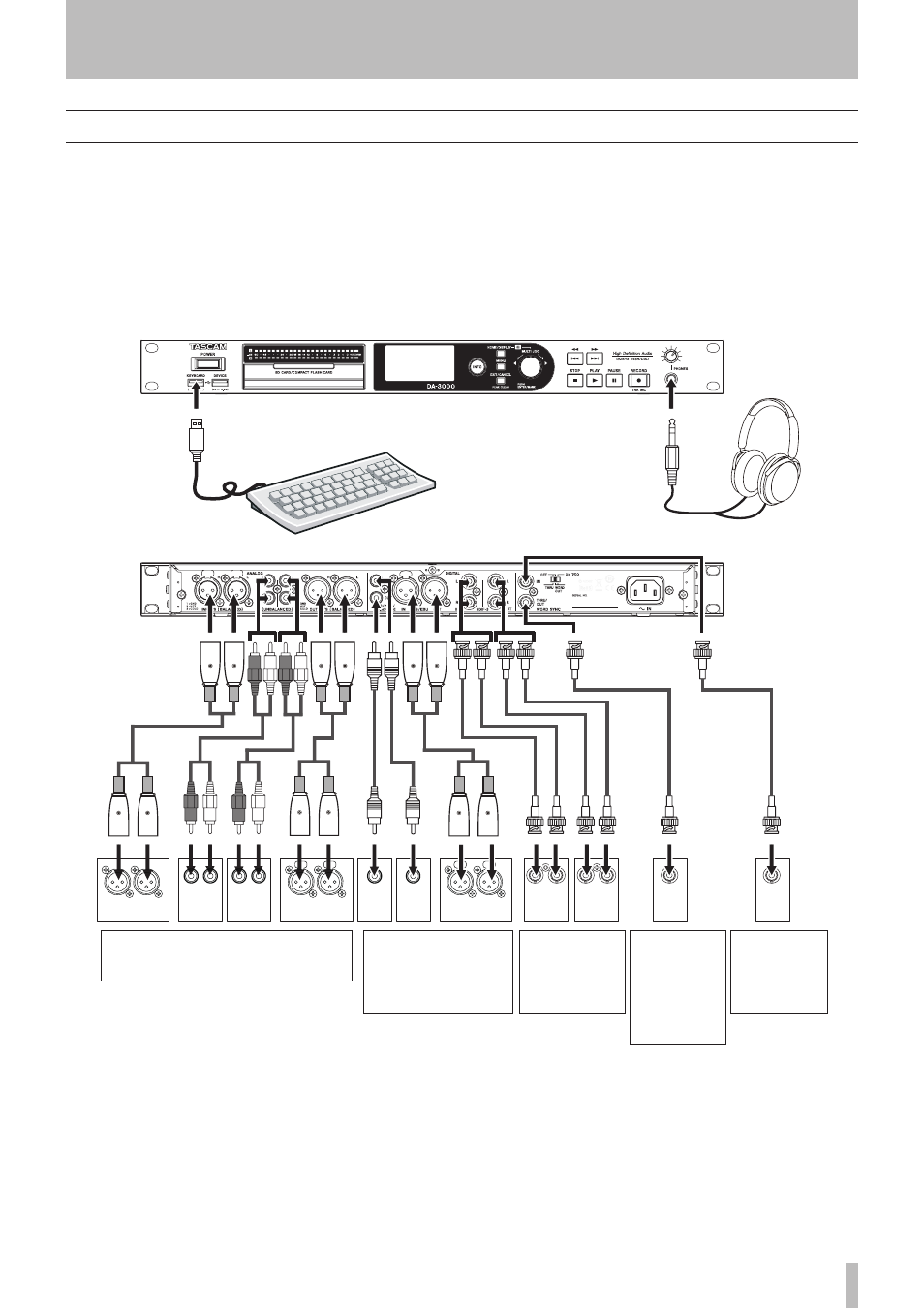

Die folgende Abbildung soll Ihnen als Beispiel für die
mögliche Verkabelung des DA-3000 dienen.
ª
Vorsichtsmaßnahmen beim Herstellen von Kabelverbindungen
• Bevor Sie Verbindungen herstellen, lesen Sie die
Bedienungsanleitungen der anderen Geräte sorgfältig durch.
• Schalten Sie sowohl den Recorder als auch alle anderen Geräte
aus, bevor Sie irgendwelche Kabelverbindungen herstellen.
• Schließen Sie alle Geräte an denselben Stromkreis an. Wenn
Sie eine Steckdosenleiste oder Ähnliches verwenden, achten
Sie darauf, dass diese ausreichend dimensioniert ist, um
Spannungsschwankungen zu minimieren.
Digitalrecorder
oder ähnliches
Gerät (syn
chronisiert
zur Clock des
DA3000)
Masterclock
generator oder
ähnliches Gerät
ANALOG IN
(BALANCED)
L
R
ANALOG OUT
(BALANCED)
L
R
ANALOG
IN
(UNBALANCED)
L
R
ANALOG
OUT
(UNBALANCED)
L
R
DIGITAL
OUT
(S/PDIF)
DIGITAL
IN
(S/PDIF)
AES/EBU
IN
OUT
SDIF-3 OUT
R
L
SDIF-3 IN
R
L
WORD
IN
WORD
OUT
USBTastatur
Kopfhörer
Analogmischpult, Recorder, Verstärker
oder ähnliches Gerät
Digitalmischpult,
Digitalrecorder, Digitaler
Verstärker oder ähnli
ches Gerät (PCMDaten)
Externer AD/
DAWandler oder
ähnliches Gerät
(DSDStream)
