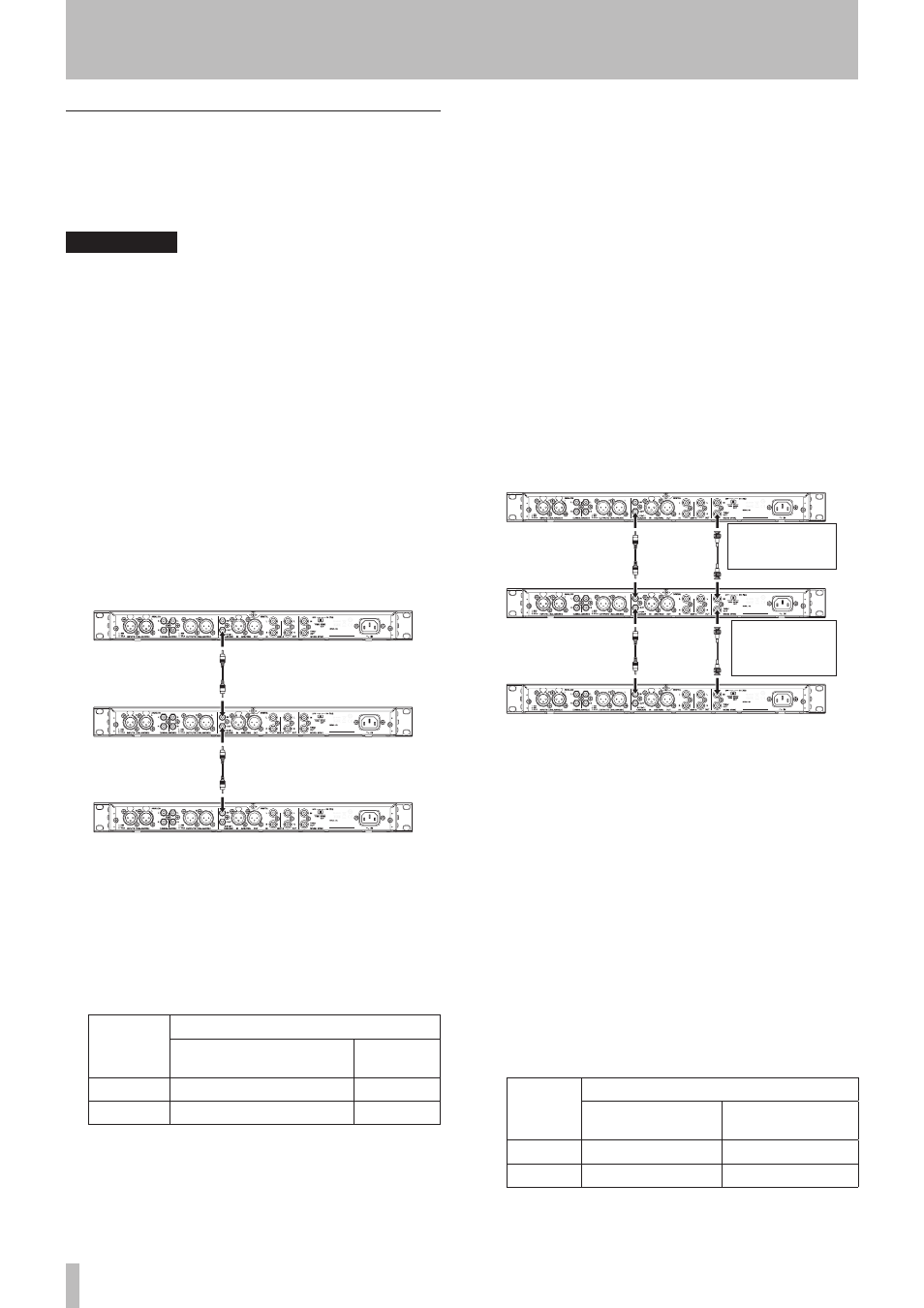

Seite 48
7 – Mehrere Recorder kaskadieren
48
TASCAM DA-3000 – Benutzerhandbuch
Kabelverbindungen herstellen und Geräte
konfigurieren
Verbinden Sie das Mastergerät mit den Slavegeräten.
Verbinden Sie die Geräte je nach gewünschter Synchro-
nisationsart in der nachfolgend beschriebenen Weise.
VORSICHT
Wenn Sie mehrere Geräte übereinander installieren, achten Sie
darauf, dass zwischen den Geräten ein ausreichender Abstand für
die Wärmeabfuhr gegeben ist. Im Falle der Rackmontage muss
über jedem Gerät mindestens eine Höheneinheit frei bleiben.
ª
Synchronisation via SPDIF, Mastergerät als
Clockmaster
Kabelverbindungen herstellen
1 Verwenden Sie ein koaxiales Digitalkabel, um den
S/
PDIF / CASCADE
-Ausgang (
OUT
) des Mastergeräts
mit dem
S/PDIF / CASCADE
-Eingang (
IN
) des
Slavegeräts zu verbinden.
2 Wenn Sie ein zweites Slavegerät anschließen, verbin-
den Sie den
S/PDIF / CASCADE
-Ausgang (
OUT
) des
ersten Slaves mithilfe eines koaxialen Digitalkabels
mit dem
S/PDIF / CASCADE
-Eingang (
IN
) des zweiten
Slaves.
Mastergerät
Slavegerät 1
Slavegerät 2
Einstellungen
1 Drücken Sie die
MENU
-Taste.
Die
GENERAL
-Seite erscheint.
2 Nehmen Sie unter den Einträgen
CLOCK MSTR
und
CASCADE
die folgenden Einstellungen vor.
(Siehe „Die Masterclockquelle auswählen“ auf Seite 27.)
(Siehe „Geräte als Master oder Slave auswählen“ auf Seite
49.)
GENERAL
Seite
Einstellungen
CLOCK MSTR
Einstellungen
CASCADE
Mastergerät
Internal
MASTER
Slavegerät
DIN
SLAVE
ª
Wordclock-Synchronisation mit dem
Mastergerät als Clockmaster
Kabelverbindungen herstellen
1 Verwenden Sie ein koaxiales Digitalkabel, um den
S/PDIF / CASCADE
-Ausgang (
DIGITAL OUT
) des
Mastergeräts mit dem
S/PDIF / CASCADE
-Eingang
(
DIGITAL IN
) des Slavegeräts zu verbinden.
Verbinden Sie den Ausgang
WORD SYNC THRU/OUT
mithilfe eines BNC-Kabels mit dem Eingang
WORD
SYNC IN
des Slavegeräts.
2 Wenn Sie ein zweites Slavegerät anschließen, verbin-
den Sie den
S/PDIF / CASCADE
-Ausgang (
DIGITAL
OUT
) des ersten Slaves mithilfe eines koaxialen
Digitalkabels mit dem
S/PDIF / CASCADE
-Eingang
(
DIGITAL IN
) des zweiten Slaves.
Verbinden Sie den Ausgang
WORD SYNC THRU/OUT
des ersten Slaves mithilfe eines BNC-Kabels mit dem
Eingang
WORD SYNC IN
des zweiten Slaves.
Mastergerät
Slavegerät 1
Slavegerät 2
OFF/ON
75
Ω-Schalter
(WORD OUT)
OFF/ON
75
Ω-Schalter
(THRU)
3 Stellen Sie außerdem den Schalter
75
Ω ON/OFF
[
THRU/WORD OUT
] auf dem Mastergerät und den
Slaves wie folgt ein:
Mastergerät:
Schalterstellung Rechts (WORD OUT mit 75
ΩAbschluss )
Slavegeräte:
Schalterstellung Links (THRU ohne 75
ΩAbschluss )
Slavegerät (letztes Gerät der Kaskade)
Schalterstellung Rechts (WORD OUT mit 75
Ω-Abschluss )
Einstellungen
1 Drücken Sie die
MENU
-Taste.
Die
GENERAL
-Seite erscheint.
2 Nehmen Sie unter den Einträgen
CLOCK MSTR
und
CASCADE
die folgenden Einstellungen vor.
(Siehe „Die Masterclockquelle auswählen“ auf Seite 27.)
(Siehe „Geräte als Master oder Slave auswählen“ auf Seite
49.)
GENERAL
Seite
Einstellungen
CLOCK
MSTR
Einstellungen
CASCADE
Mastergerät
Internal
MASTER
Slavegerät
WORD
SLAVE
