3 6156-2002

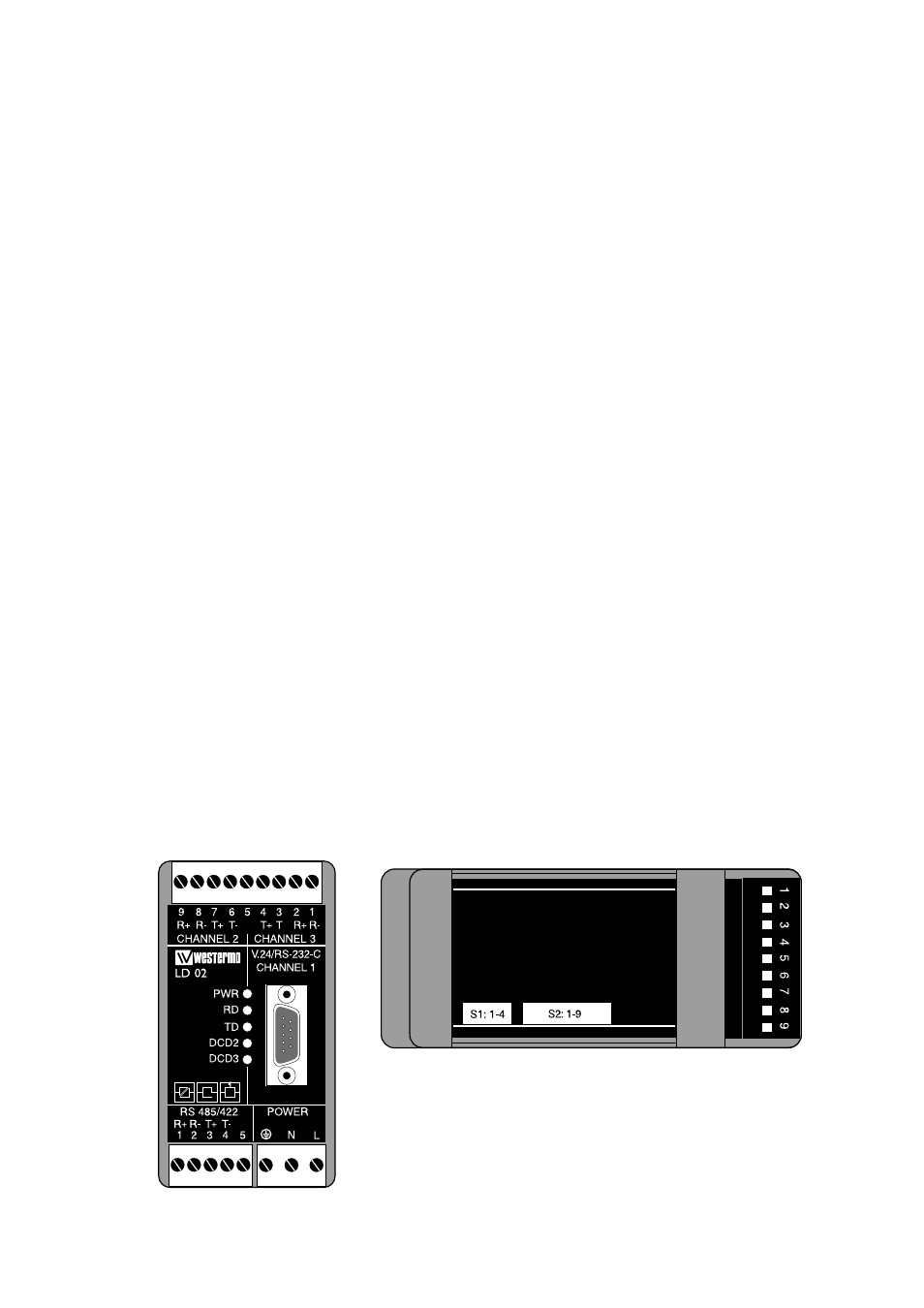

Inställningar
LD-02 kan genom inställningar anpassas till ett flertal olika driftförhållanden.
Samtliga omkopplare i LD-02 görs åtkomliga genom att lådans lock avlägsnas.
VARNING! ÖPPNA EJ ANSLUTEN ENHET
-
Funktionsbeskrivning LD-02
LD-02 är först och främst en linjedelare med följande gränssnitt. Westermos 10 mA
balanserade strömslinga W1, RS-232 och RS-485/422. De sistnämnda gränssnitten
är parallellkopplade och kan därför inte användas samtidigt.
LD-02 fungerar även utmärkt som omvandlare W1 – RS232 eller W1 – RS485/422
med fullständig galvanisk isolation mellan gränssnitten.
LD-02 kan även användas för att förlänga RS485/422 multidropslinga t.ex. kan slingan
förlängas med 2 500 m vid en dataöverföringhastighet på 9 600 bit/s.
Linjedelaren har fyra kanaler där kanal 1 är RS-232, kanal 2 och 3 är W1. Kanal 4 har
RS485/422 gränssnitt. I och med att LD-02 delar upp och förstärker signalen (repeater-
funktion) kan ett multidroppnät med upp till 14 st LD-02 i serie byggas. Antal LD-02 i
serie är begränsat beroende av överföringslängd och datahastighet mellan enheterna.
