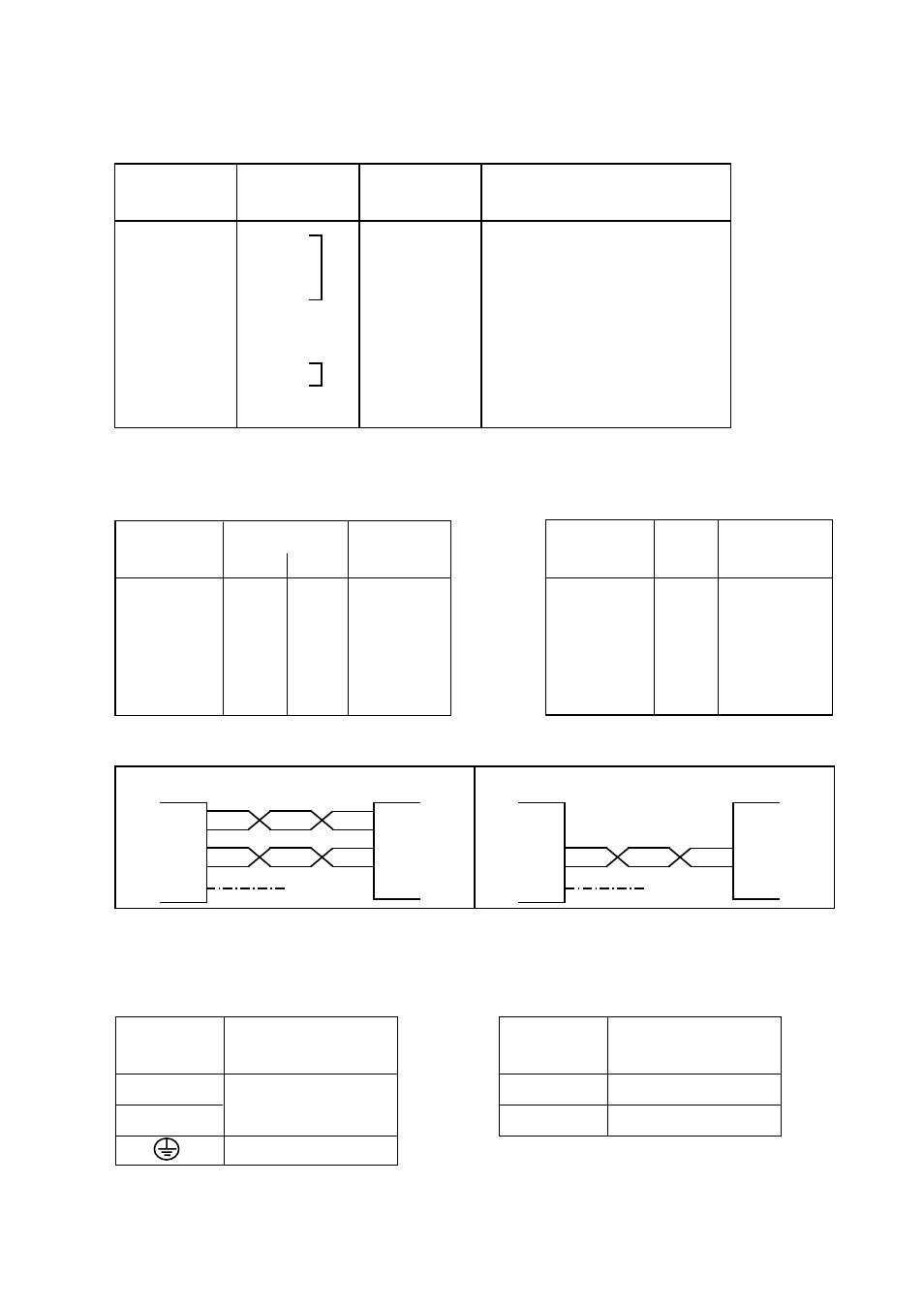

5 6156-2002
Riktning Ansl. nr CCITT V.24 Signal beskrivning
DCE 9-pol D-sub Benämning
O 1 109 DCD/Data Carier Detect
O 2 104 RD/Received Data
I 3 103 TD/Transmitted Data
I 4 108/2 DTR/Data Terminal Ready
– 5 102 SG/Signal Ground
O 6 107 DSR/Data Set Ready
I 7 105 RTS/Request To Send
O 8 106 CTS/Clear To Send
NC 9
Riktning Ansl. CCITT V.11
nr benämning
Mottagare 1 A’ (R+)
Mottagare 2 B’ (R-)
Sändare 3 A (T+)
Sändare 4 B (T-)
5 1) Skärm
Riktning Ansl. nr Benämning
Kanal 2 Kanal 3
Mottagare 9 2 R+
Mottagare 8 1 R-
Sändare 7 4 T+
Sändare 6 3 T-
5 5 1) Skärm
RS-485/422 (kanal 4)
Ansl. Spänningsanslutning
nr
1 -Spänning
2 +Spänning
Ansl. Spänningsanslutning
nr
L 115*/230V
N AC matning
Skyddsjord
Matninganslutning LD-02 AC
3-polig skruvplint Matninganslutning LD-02 DC
2-polig skruvplint
Anslutningar
RS-232 (kanal 1)
W1, balanserad 10mA (kanal 2 och 3)
RS-485/422 anslutning (kanal 4)
1) Om skärmad kabel används, skall skärmen endast anslutas i ena änden för att undvika jordströmmar
I=ingång O=utgång. LD-02 är konfigurerad som en DCE. NC=ej inkopplad.
* LD-02 115V
LD-02 LD-02 utrustning
RS-422/485
Sändare
Tvinnade trådpar
4-tråd
1
2
3
4
5
Skärm 1)
A’
B’
A
Mottagare
B
A’
B’
A
B
Sändare
Mottagare
utrustning
RS-422/485
Sändare/
Mottagare Sändare/
Mottagare
Tvinnade trådpar
2-tråd
3
4
5
A/A’
B/B’ A/A’
B/B’
Skärm 1)
