15
6186-2003
DIP-Schalter Einstellung

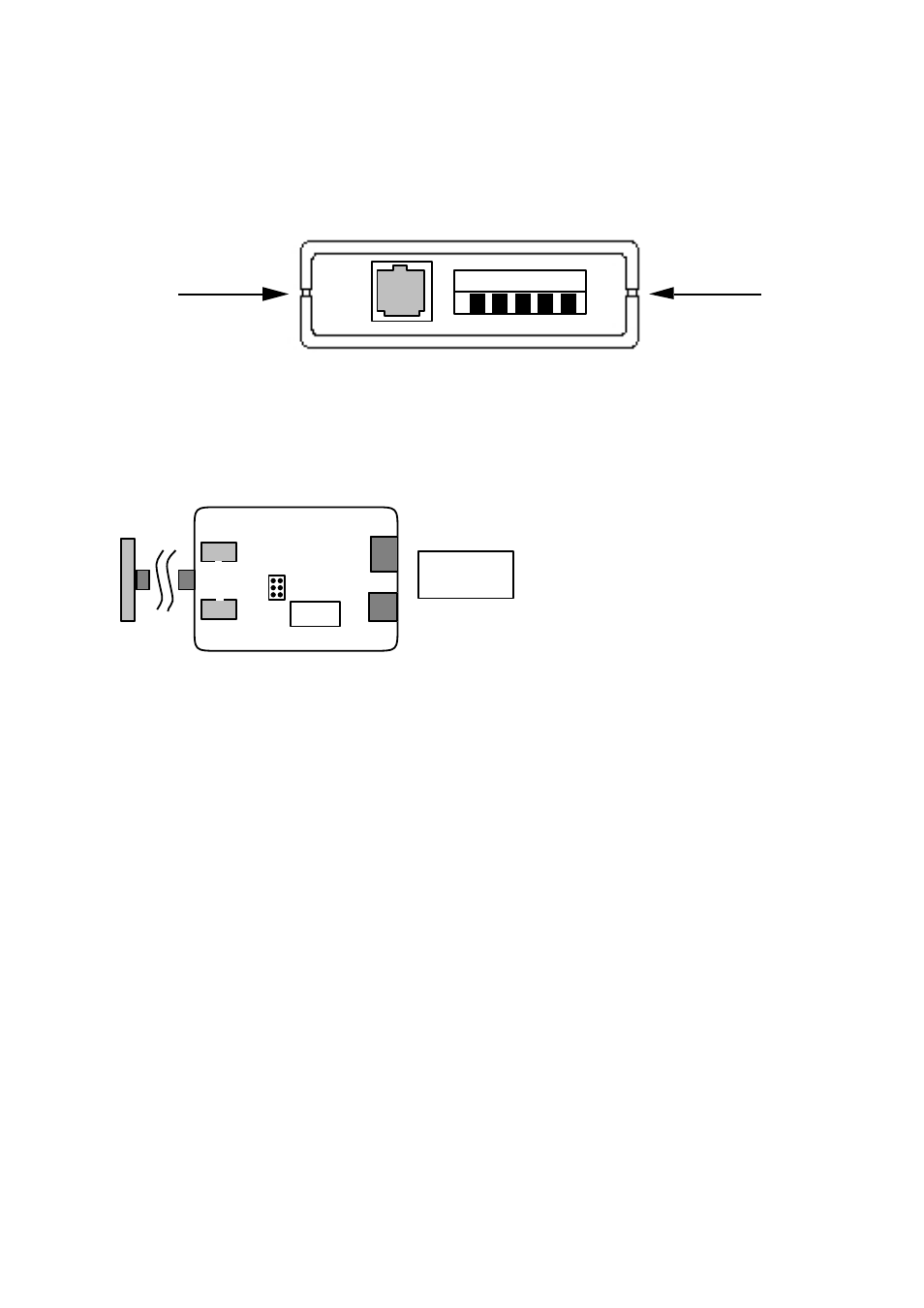

Das MM-14 bietet verschiedene Einstellmöglichkeiten zur Abstimmung auf verschieden-
ste Betriebsverhälnisse. Um die DIP-Schalter einzustellen muß die Gehäuseabdeckung
z.B. mit Hilfe eines Schraubendrehers abgenommen werden.
LINE
1 2 3 4 5
S1
1 2 3 4 5 6
ON
OFF
DTE
DCE
X2
X1
J2
J1
1 2 3
S1
Auswahl des
Aktivierungssignal des
Senders (Träger)
Auswahl des Signals
welches CTS/DTR
steuert
X1/X2 Auswahl DEE/DÜE
J1/J2
Einstellung interne/
externe Spannungs-
versorgung
9/25-pol.
SubD
Auf der Platine sind die haben die DIP-Schalter folgende Lage und Funktionen:
Lage auf der Platine:
Funktion:
