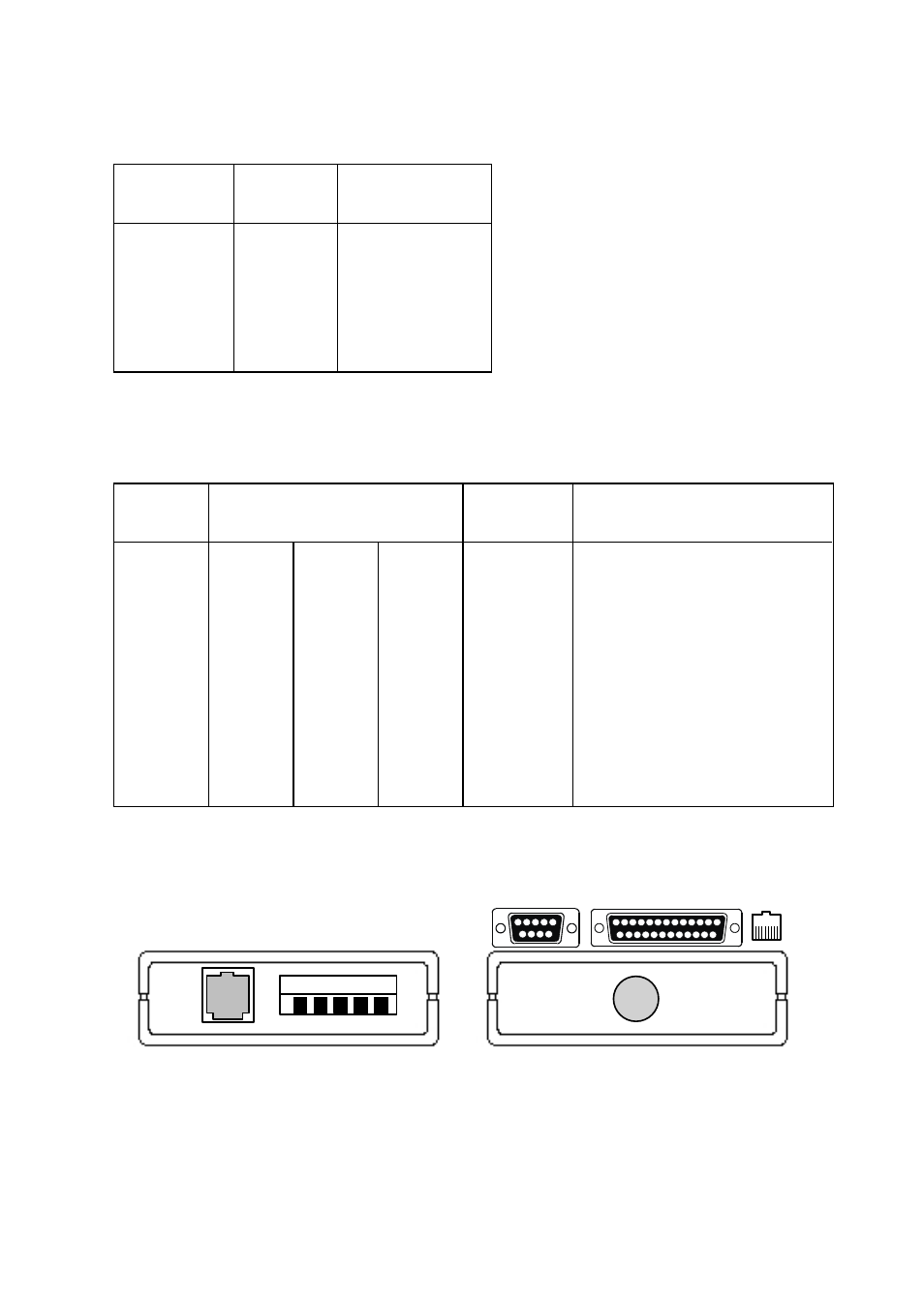

Leitungsanschluß – Westermo MM-14 Benutzerhandbuch

Seite 17

Advertising
background image

17

6186-2003

Richtung

Nr.

Beschreibung

Empfänger

1

(R+)

Empfänger

2

(R–)

Sender

3

(T+)

Sender

4

(T–)

5

Schirmung

Leitungsanschluß

(5-polige Schraubklemme)

Richtung

Pin Nr

ITU-T V.24

Beschreibung

9-pol.

25-pol.

8-pol.

Bezeichnung

I

3

2

6

103

TD/Transmitted data

O

2

3

5

104

RD/Received Data

I

7

4

8

105

RTS/Request To Send

O

8

5

7

106

CTS/Clear To Send

O

6

6

1

107

DSR/Data Set Ready

5

7

4

102

SG/Signal Ground

O

1

8

2

109

DCD/Data Carrier Detect

9

PWR +12V

10

PWR –12V

I

4

20

3

108/2

DTR/Data Terminal Ready

I = Eingang, O = Ausgang des MM-14

Terminalanschluß (DÜE)
(RS-232-C/V.24, 25/9-polige Sub-D Buchse/Stecker oder Rj-45)

LINE

1 2 3 4 5

Spannungs-

versorgungs

Anschluß

PS-8

Leitungsanschluß

5polige

Schraubklemme

RS-232-C/V.24

9-/25-poliger D-Sub

Stecker oder Buchse

8-poliger RJ-45 Stecker

Kabel etwa
20cm lang bis
zum Verbinder
