4 6600-2002
Terminering av linje
Terminering
Ingen terminering
S1
S1

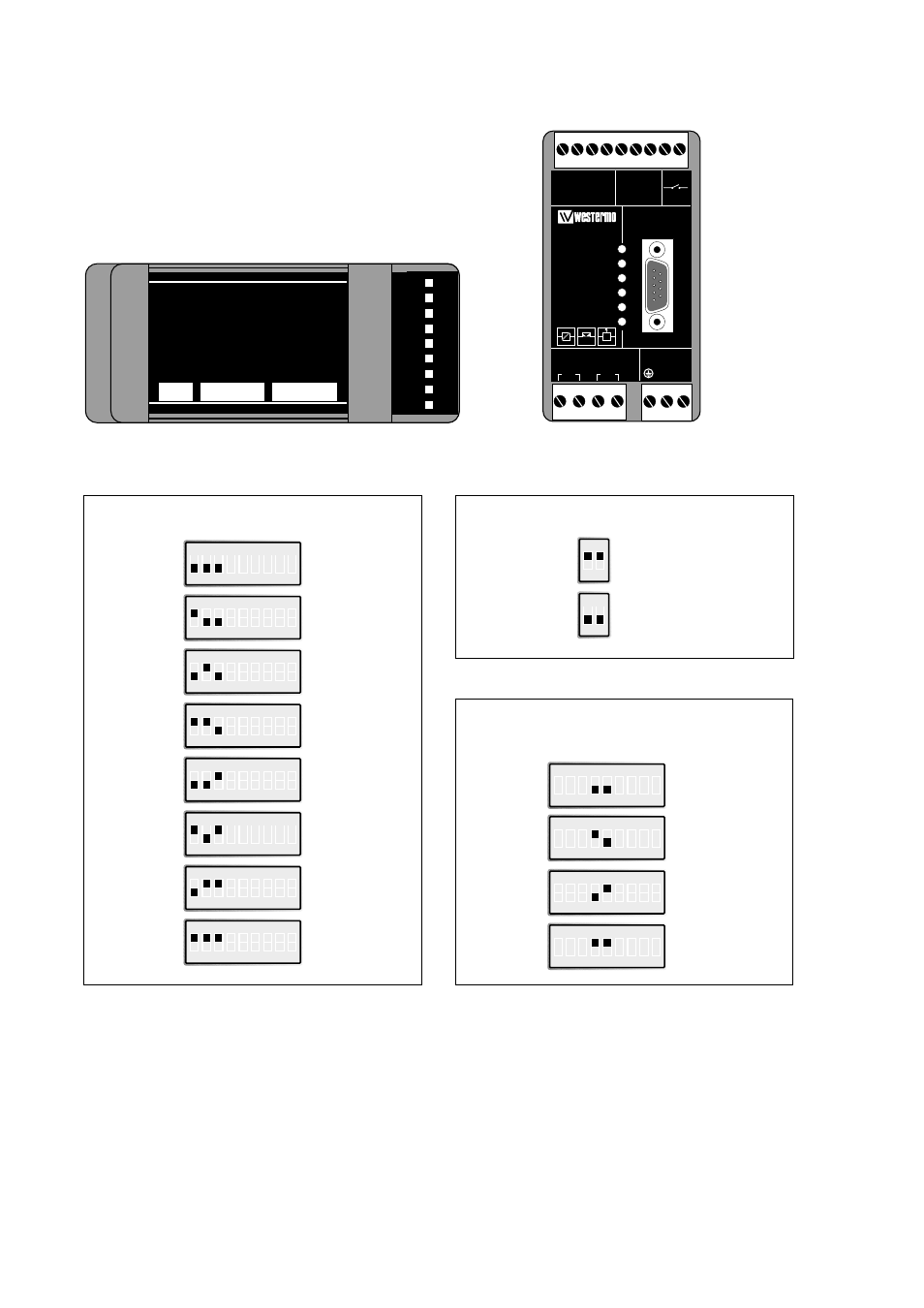

Switchinställningar TD-23
TD-23 kan genom inställningar anpassas till ett
flertal olika driftförhållanden. Samtliga
omkopplare i TD-23 görs åtkomliga genom att
avlägsna lådans lock.
Val av uteffekt
3 dBm S2
–3 dBm S2
–6 dBm S2
–9 dBm S2
–10 dBm S2
–12 dBm S2
–13 dBm S2
–15 dBm S2
Val av max nivå på
DCD avkänning
–15 dBm S2
–3 dBm S2
3 dBm S2
10 dBm S2
TD-23
9
R+ R- T- SG RD TD T+
PWR
RD
TD
RTS
CTS
DCD
TX
8 7 6
RS-422/485 RS-232 RELAY
LINE CONNECTION POWER
5 4 3
V.24/RS-232-C
2 1
RX N L
S1:1–2 S3:1–9 S2:1–9
12
3
4
56789
Val av uteffekt anger den maximala effekt som sänds ut på linjen.
Maxvärdet är 3dBm.
Genom att välja en högre uteffekt kan kommunikation över längre
sträckor uppnås, men nivån på brus och störningar kommer att
öka. Vi rekommenderar att Ni provar applikationen med fabriks-
inställda TD-23:or. Om störningar uppkommer (fel tecken eller
andra fel) sänk uteffekten steg för steg. Om överföringen miss-
lyckas på grund av svag signal kan uteffekten ökas steg för steg
tills en tillfredställande överföringskvalitet har uppnåtts. Notera att
uteffekt högre än –9dBm inte är tillåten på det allmänna telenätet
och får däför enbart användas på privata ledningar! Val av maxnivå på DCD avkänning ange den maximala
effektnivå som mottagaren kan hantera. Mottagaren har en
dynamik på 30dBm och därför anger den inställda maxnivån
minskat med 30dBm den minsta nivå mottagaren accepterar.
Vi rekommenderar att Ni provar applikationen med
fabriksinställda TD-23:or. Om störningar uppkommer (fel
tecken eller andra fel) sänk nivån på känsigheten steg för
steg. Om kommunikation saknas på grund av svag signal
kan nivån på känsligheten ökas steg för steg tills en
tillfredställande överföringskvalitet har uppnåtts.
Linjen skall termineras i ändarna
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2
ON
1 2
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
Varning! Öppna ej ansluten enhet
