10

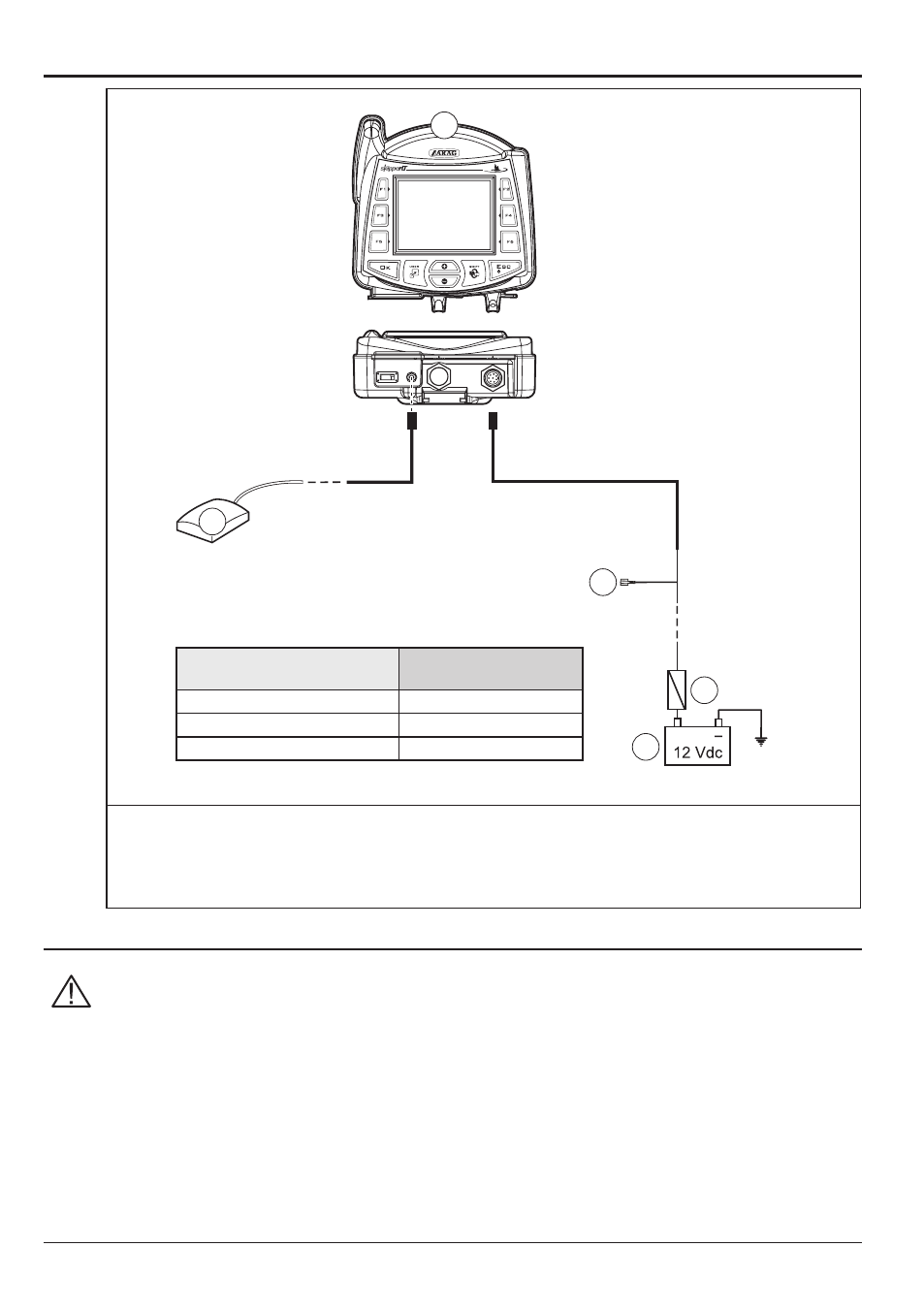

4.7 Elektrische Anschlüsse - Allgemeiner Schaltplan
+
3 A D
C
E
6 m
B
A
DRAHTFARBE
(VERSORGUNGSKABEL)
ENTSPRECHENDER
ANSCHLUSS
Schwarz Negativpol
Rot Positivpol
Grün Behandlungsfreigabe
Abb. 10
a Satelliten-Navigationssystem
B GPS-Antenne
c Batterie
d 3A-Sicherung aus dem Automobilbereich
e Behandlungsfreigabe läuft +12 Vdc (vom Hauptsteuerventil)
4.8 Anschluss an die GPS-Antenne
Verwenden Sie ausschließlich nur die für den spezifischen Einsatz in Verbindung mit
dem SKIPPER LT vorgesehene ARAG GPS-Antenne. ARAG übernimmt keinerlei Haf-
tung für Schäden, die sich auf den Einsatz nicht vorgesehener Antennen zurückfüh-
ren lassen.
Vor dem Anschließen aufmerksam alle im Par. 4.3 - Allgemeine Vorsichtsmaßnahmen
für die korrekte Anordnung des SKIPPER LT und seiner Verkabelungen lesen.
Die externe GPS-Antenne an das Skipper LT schließen.
Die entsprechenden Anschlusspunkte werden im Par. 4.7 - Elektrische Anschlüsse - Allgemeiner
Schaltplan angegeben.
