7

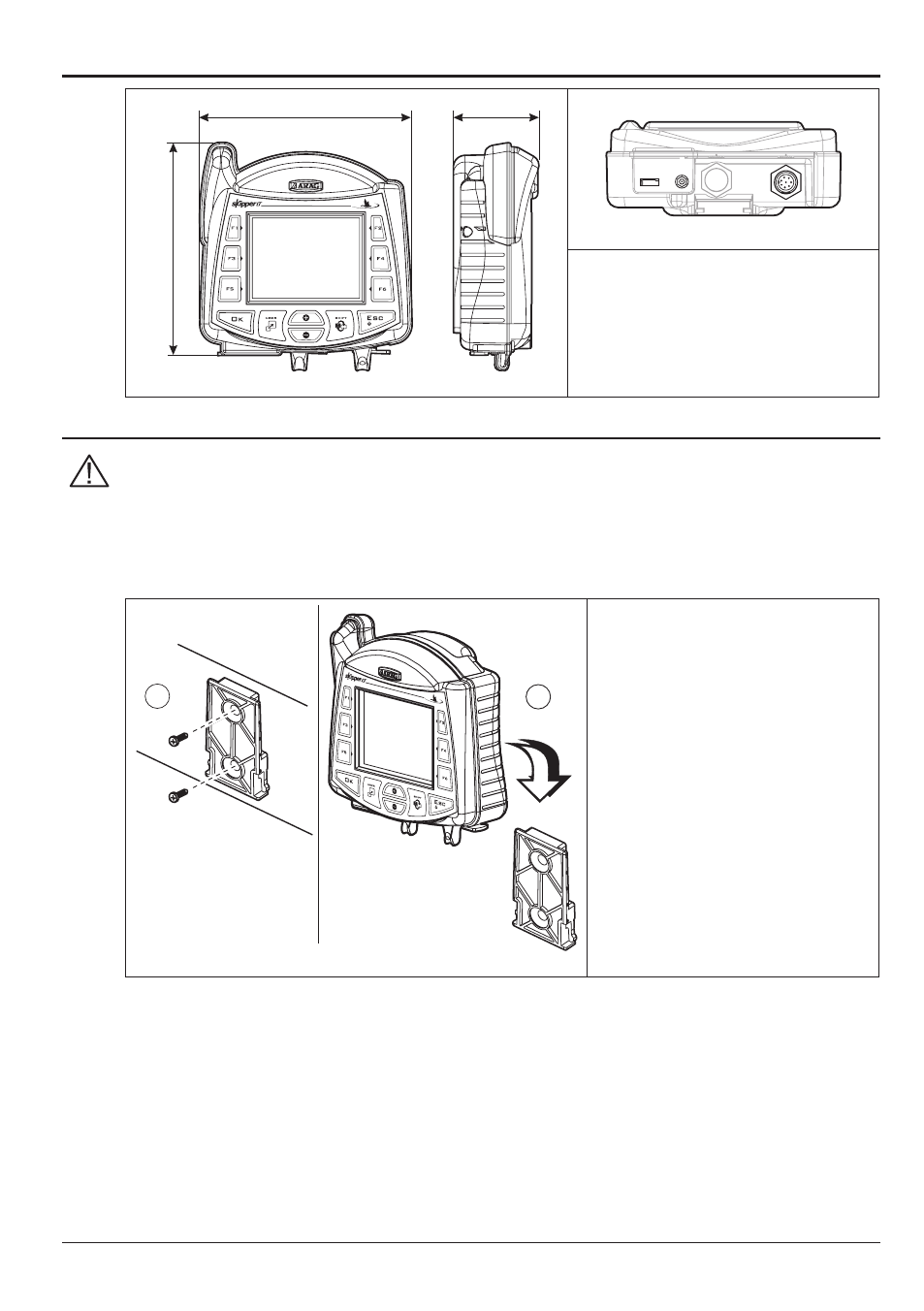

4.4 Abmessungen
65.3 161.6
162.0
Abb. 3
3 1
2 2
Verzeichnis:
1 USB-Anschluss HOST (pendrive, usw.)
2 GPS-Antenne
3 Versorgung
4.5 Anordnung des Navigationssystems SKIPPER LT
Vor dem Anordnen des Satelitten-Navigationssystems für die korrekte Anordnung
des SKIPPER LT und seiner Verkabelungen aufmerksam alle im Par. 4.3 - Allgemeine
Vorsichtsmaßnahmen enthaltenen Informationen lesen.
SKIPPER LT muss in einer zentralen Position der Kabine angeordnet werden, in der es die Sicht
auf den Fahrbereich nicht einschränkt und in der die währen der Behandlung angezeigten Daten
abgelesen werden können.
1 2
Abb. 4
1) Den Befestigungsschlitten mit Hilfe
der entsprechenden Schrauben aus
dem Lieferumfang an einem Punkt
befestigen, in dem die Navigationssy-
stem gut ersichtlich und leicht mit den
Händen erreichbar, jedoch weit von den
sich in Bewegung befindlichen Organen
entfernt ist.
2) Die Navigationssystem auf den
Schlitten fügen und bis zur vollständi-
gen Blockierung nach unten drücken.
