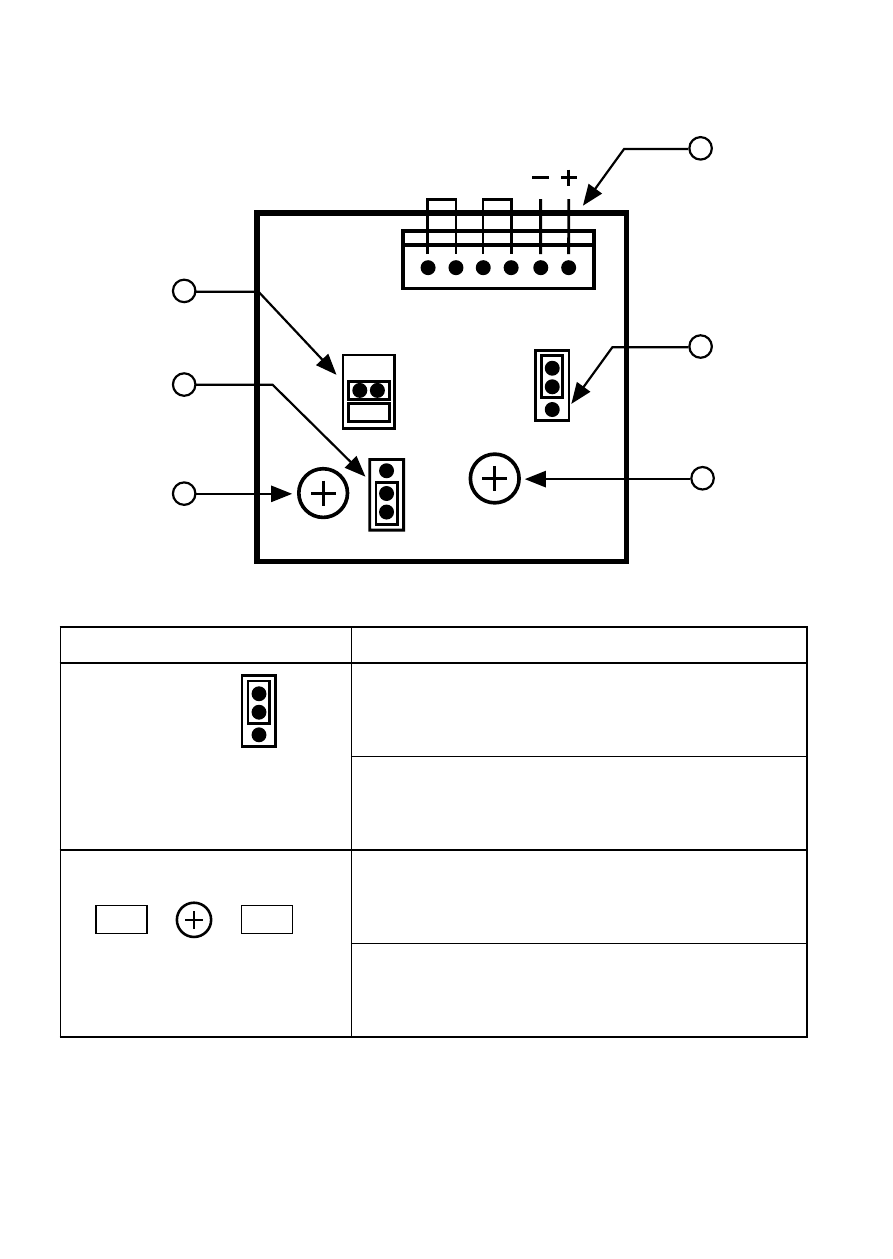

5. Detektorplatine
Optionen
Beschreibung
. LED-Auswahl
(3 Pins: Oben, Mitte, Unten)
A. Schwarzer Jumper auf oberem und mittlerem
Pin: Beim Gehtest: Licht blinkt (Nachteil:
Leicht als Sicherheitssystem zu erkennen.)
B. Schwarzer Jumper auf mittlerem und unterem
Pin: Kein Blinken bei Bewegungserkennung.
(Vorteil: nicht so leicht erkennbar)
. Empfindlichkeitseinstellung
A. Empfindlichkeit erhöhen: Im Uhrzeigersinn
drehen, um größere Entfernungen und Flächen
zu erkennen.
B. Empfindlichkeit verringern: Gegen den
Uhrzeigersinn drehen für die Erkennung im
Nahbereich
J
High
Low
„VR”
Ausgangs-
anschluss
Impulseinstellung
Lichtsteuerung
Aufnahmesteuerung
Verweilzeit-
einstellung
LED-Auswahl
Empfindlich-
keitseinstellung
N.C.
1
2
J4
J1
JP2
VR2
J2
VR1
N.O.
1
2
3
4
5
PULSE
6
