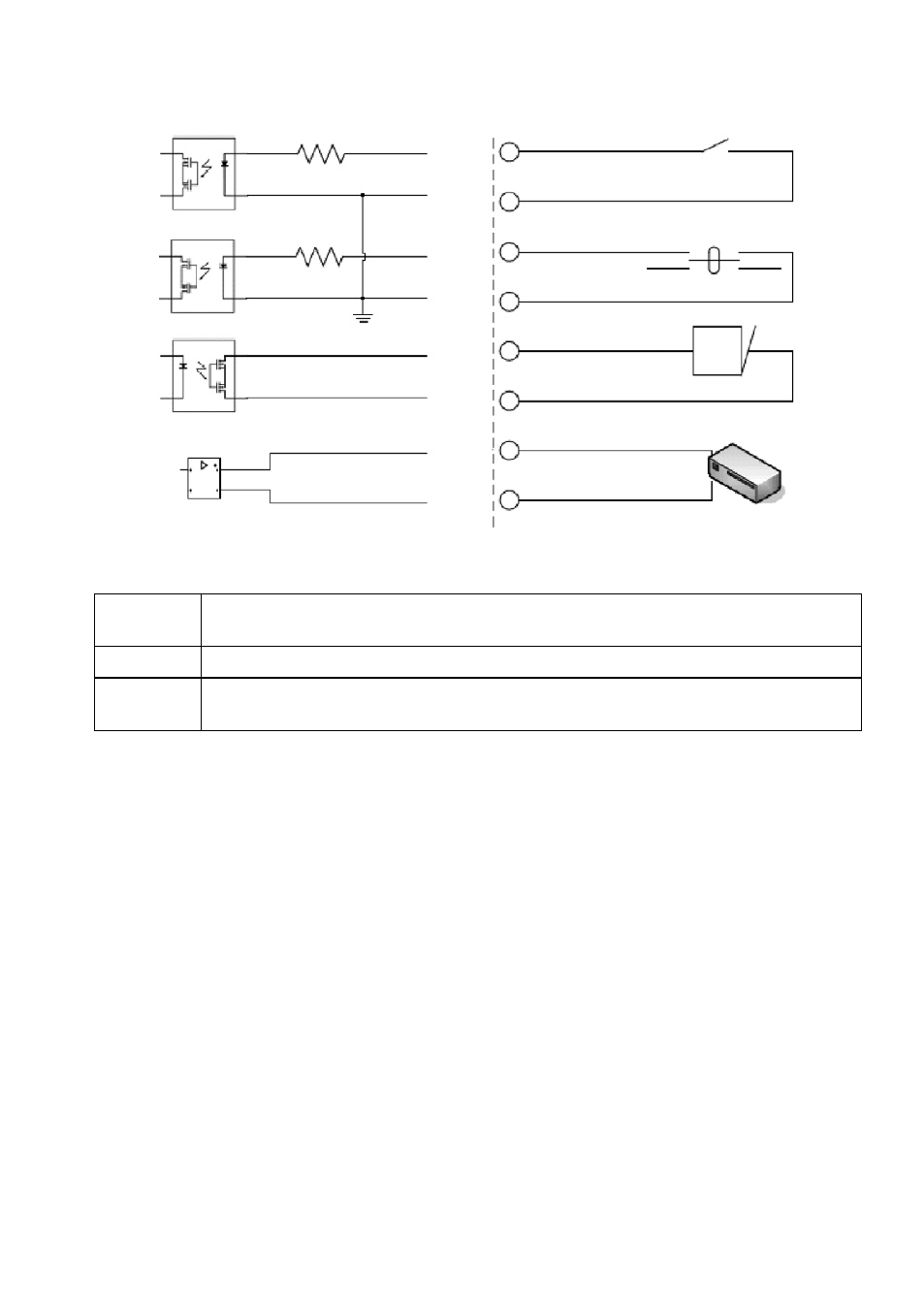

3.3 Schaltplan für die Anschlüsse DI/DO
DI Empfängt Signale eines Reed-Schalters, Vibrationssensors oder anderer externer Überwachungs-
geräte
DO Anschluss an eine Alarmvorrichtung oder einen Tonsignalgeber
485+/485- Anschluss an eine RS-485-Schnittstelle zur Steuerung von Zusatzgeräten wie z. B. eines externen
Kameragehäuses für die PTZ-Steuerung (Schwenken, Neigen, Zoom)
Optokoppler
Optokoppler
Optokoppler
RS-485 Transceiver
Reed-Schalter
Vibrationssensor
ALARM
RS-485 Gerät
DI 1+
DI 1–
DI 2+
DI 2–
DO +
DO –
485+
485–
