Elektrische anschlüsse, Einbau-/anschluss ins vhm-wetterschutzgehäuse, Netzverteiler 2.1.typen und spezifikationen – Eneo VHM/H24 PTC-Scheibenheizung Benutzerhandbuch
Seite 2
2.2. Elektrische Anschlüsse
(Anschlusskabel mit einem Adern-
querschnitt von min. 0,75 mm
2
und max.
2,5 mm
2
verwenden).
Klemme 1
Erdung / Netzzuleitung (PE)
Klemme 2
Netzspannung (L1)
Klemme 3
Netzspannung (N)
Klemme 4
Erdung / Kamera (PE)
Klemme 5
Kamera 230 VAC (N)
Klemme 6
Kamera 230 VAC (L1)
Klemme 7
Klemme 8
Anschluss 9
Heizung (2-pol AMP-Stecker an
Heizungen vormontiert)
Anschl. 10-11 Steckpunkte für Erdung
}
Brücke
(wahlweise Thermostatschalter)
HEATER
1 2 3 4 5 6 7 8
PE L1 N
PE
N
L1
ST
A
T
MAINS
CAMERA THERMO
9
FUSE T1,25A/250V
AC
PE
PE
11
10
2.3.Einbau-/Anschluss ins
VHM-Wetterschutzgehäuse
Der Einbau erfolgt senkrecht im Mittel-
rahmen des Gehäuses (siehe Abb. 2).
Der Netzverteiler wird mit den beiliegen-
den, selbstschneidenden Schrauben auf
die im Deckel befindlichen Stehbolzen
verschraubt.
Bei der Verkabelung ist darauf zu achten,
dass die Netzleitungen L1 und N an die
dafür vorgesehenen Klemmen ange-
schlossen werden. Die Schutzleiter
werden an den Klemmen PE aufgelegt.

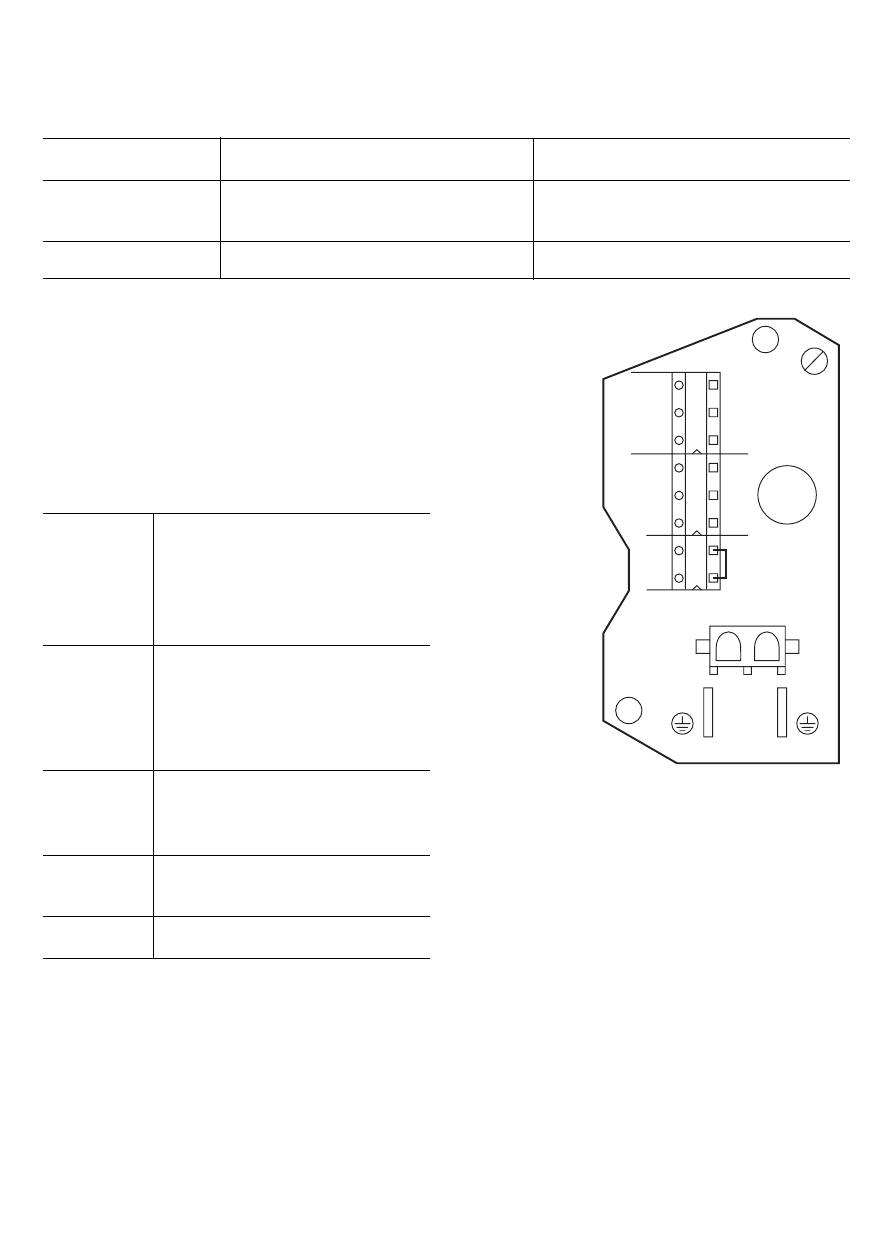

Abb. 1
VHM-KVS
Typ
Ausführung
Bemerkung
VHM-KVS
Mit Netzsicherung
Für 110 V - 250 V Heizungen
T1,25 A / 250 V
VHM-KV
Ohne Netzsicherung
Für 12 V - 30 V Heizungen
2. Netzverteiler
2.1.Typen und Spezifikationen
