28

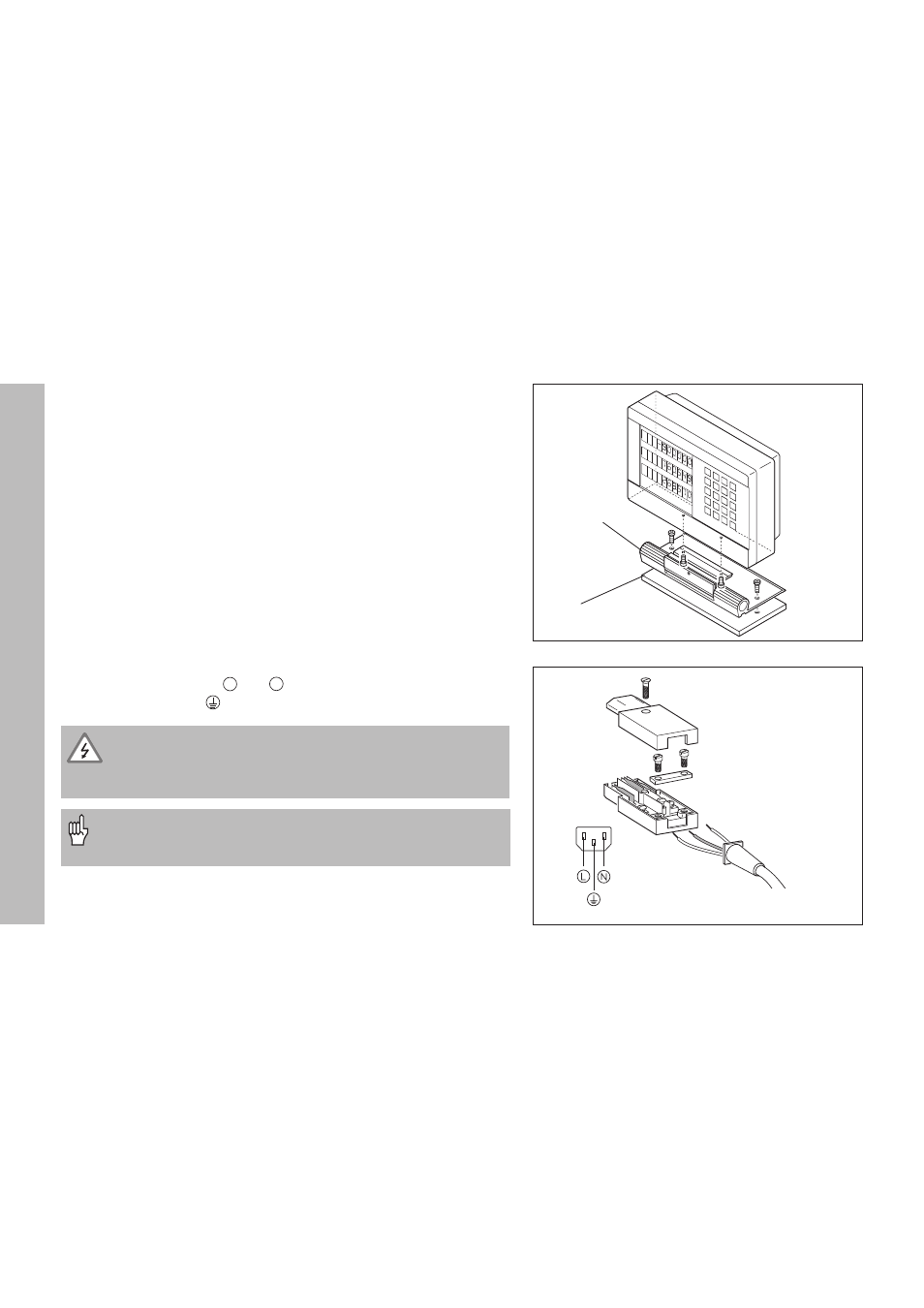

Aufstellen und Befestigen
Zum Festschrauben der Positionsanzeige auf einer Konsole verwenden
Sie die M4-----Gewinde in den Gummifüßen auf der Unterseite des
Gehäuses.
Sie können die Positionsanzeige auch auf einen Schwenkfuß montieren,
der als Zubehör lieferbar ist.
VRZ0702
HEIDE NHAIN
Schwenkfuß
Konsole
Netzanschluss
Netzanschluß an Kontakt und ,
Schutzerde an Kontakt
anlegen!
• Stromschlag-Gefahr!
Schutzleiter anschließen!
Der Schutzleiter darf nie unterbrochen sein!
• Vor Öffnen des Gerätes Netzstecker ziehen!
Zur Erhöhung der Störfestigkeit den Erdungsanschluss auf der
Gehäuse-Rückseite mit dem zentralen Erdungspunkt der
Maschine verbinden (Mindestquerschnitt 6 mm
2 )!
Die Positionsanzeige arbeitet in einem Spannungsbereich von 90 V~
bis 260 V~ und benötigt daher keinen Netzwahlschalter.
L N
Netzanschluss/Aufstellen und Befestigen
