Berechnung des Isolationswiderstands

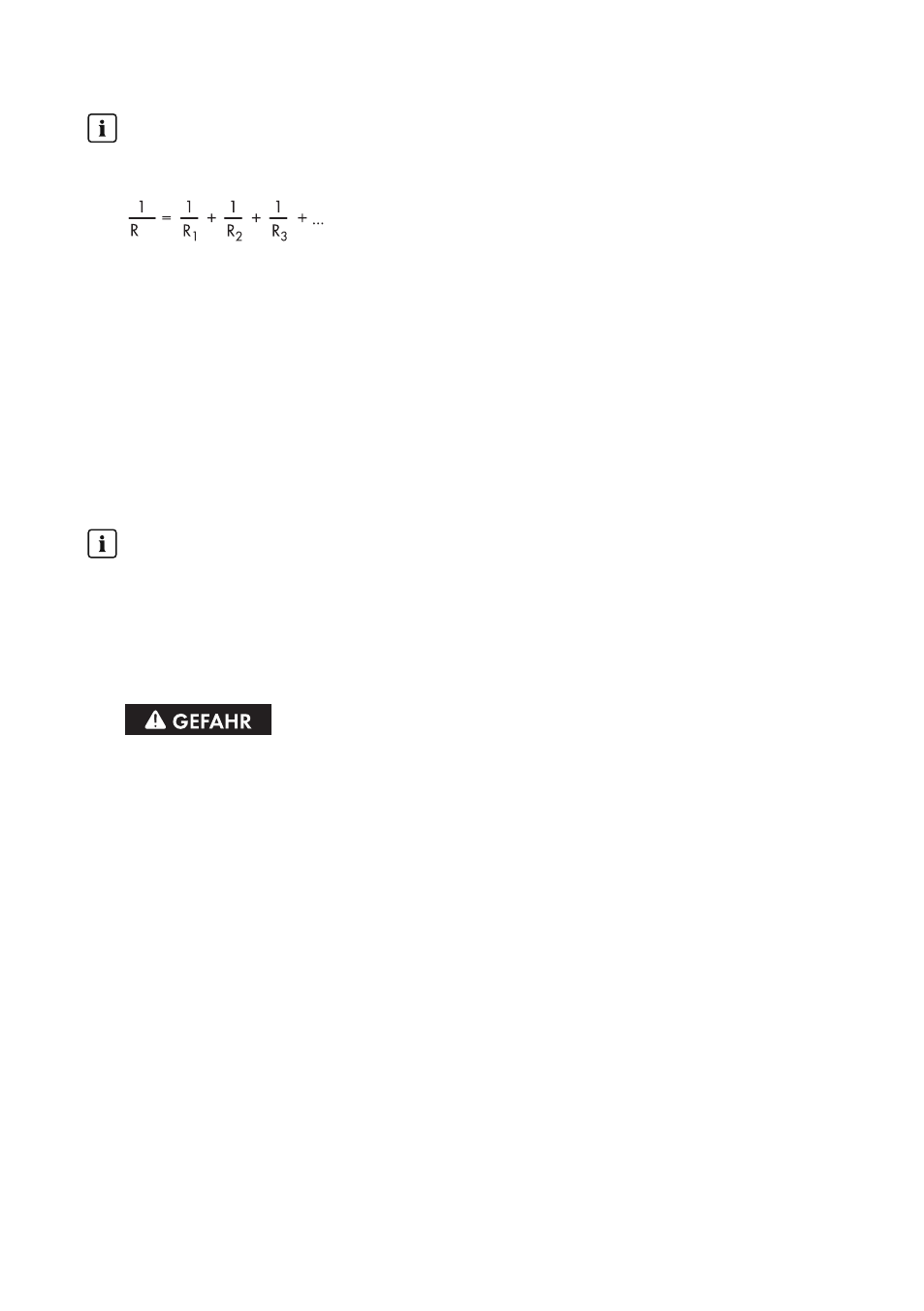

Der zu erwartende Gesamtwiderstand der PV-Anlage oder eines einzelnen Strings kann über
folgende Formel berechnet werden:
ges
Den genauen Isolationswiderstand eines PV-Moduls können Sie beim Modulhersteller erfragen
oder dem Datenblatt entnehmen.
Als Durchschnittswert für den Widerstand eines PV-Moduls kann jedoch bei
Dünnschichtmodulen ca. 40 MOhm und bei poly- und monokristallinen PV-Modulen
ca. 50 MOhm pro PV-Modul angenommen werden (weitere Informationen zur Berechnung
des Isolationswiderstands siehe Technische Information "Isolationswiderstand (Riso) von nicht
galvanisch getrennten PV-Anlagen" unter ).
Benötigte Geräte:
☐ Geeignete Vorrichtung zum sicheren Trennen und Kurzschließen
☐ Isolationswiderstandsmessgerät
Vorrichtung zum sicheren Trennen und Kurzschließen des PV-Generators notwendig
Die Isolationswiderstandsmessung kann nur mit einer geeigneten Vorrichtung zum sicheren
Trennen und Kurzschließen des PV-Generators erfolgen. Wenn keine geeignete Vorrichtung
vorhanden ist, darf die Isolationswiderstandsmessung nicht durchgeführt werden.
Vorgehen:
1. Zu erwartenden Isolationswiderstand pro String berechnen.
2.
Lebensgefahr durch hohe Spannungen
• Den Wechselrichter spannungsfrei schalten (siehe Kapitel 2.1, Seite 5).
3. Kurzschluss-Vorrichtung installieren.
4. Isolationswiderstandsmessgerät anschließen.
5. Ersten String kurzschließen.
6. Prüfspannung einstellen. Dabei sollte die Prüfspannung möglichst nahe an der maximalen
Systemspannung der PV-Module liegen, darf sie aber nicht überschreiten (siehe Datenblatt der
PV-Module).
7. Isolationswiderstand messen.
8. Kurzschluss aufheben.
9. Messung mit verbleibenden Strings auf gleiche Weise durchführen.
☑ Wenn der Isolationswiderstand eines Strings deutlich vom theoretisch berechneten Wert
abweicht, liegt ein Erdschluss in dem betreffenden String vor.
10. Strings mit Erdschluss erst wieder an den Wechselrichter anschließen, wenn der Erdschluss
beseitigt ist.
11. Alle anderen Strings wieder an den Wechselrichter anschließen.
