6.2
Übersicht des Anschlussbereichs
6.2.1
Unteransicht
A
B
C
D
E
F
G

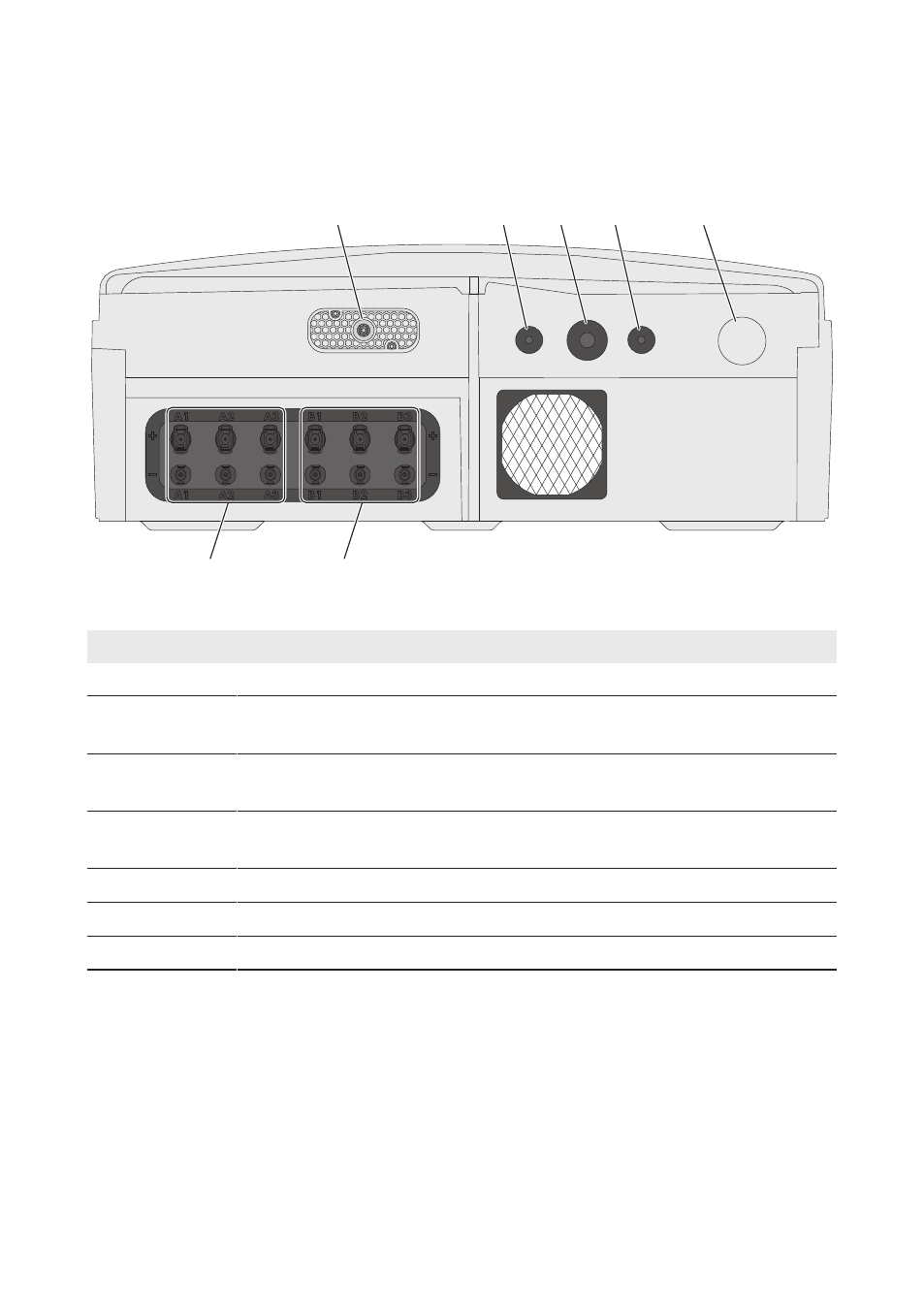

Abbildung 6: Gehäuseöffnungen an der Unterseite des Wechselrichters
Position
Bezeichnung
A
Buchse für den DC-Lasttrennschalter
B
Gehäuseöffnung M20 mit Blindstopfen für das Anschlusskabel des Multifunkti-
onsrelais oder SMA Power Control Module
C
Gehäuseöffnung M32 mit Blindstopfen für die Datenkabel oder Netzwerkka-
bel
D
Gehäuseöffnung M20 mit Blindstopfen für die Datenkabel oder Netzwerkka-
bel
E
Gehäuseöffnung für den AC-Anschluss
F
Positive und negative DC-Steckverbinder, Eingang B
G
Positive und negative DC-Steckverbinder, Eingang A
6 Elektrischer Anschluss
SMA Solar Technology AG
Betriebsanleitung
STP20-25TL-BE-de-12
24
