6.2.2
Innenansicht

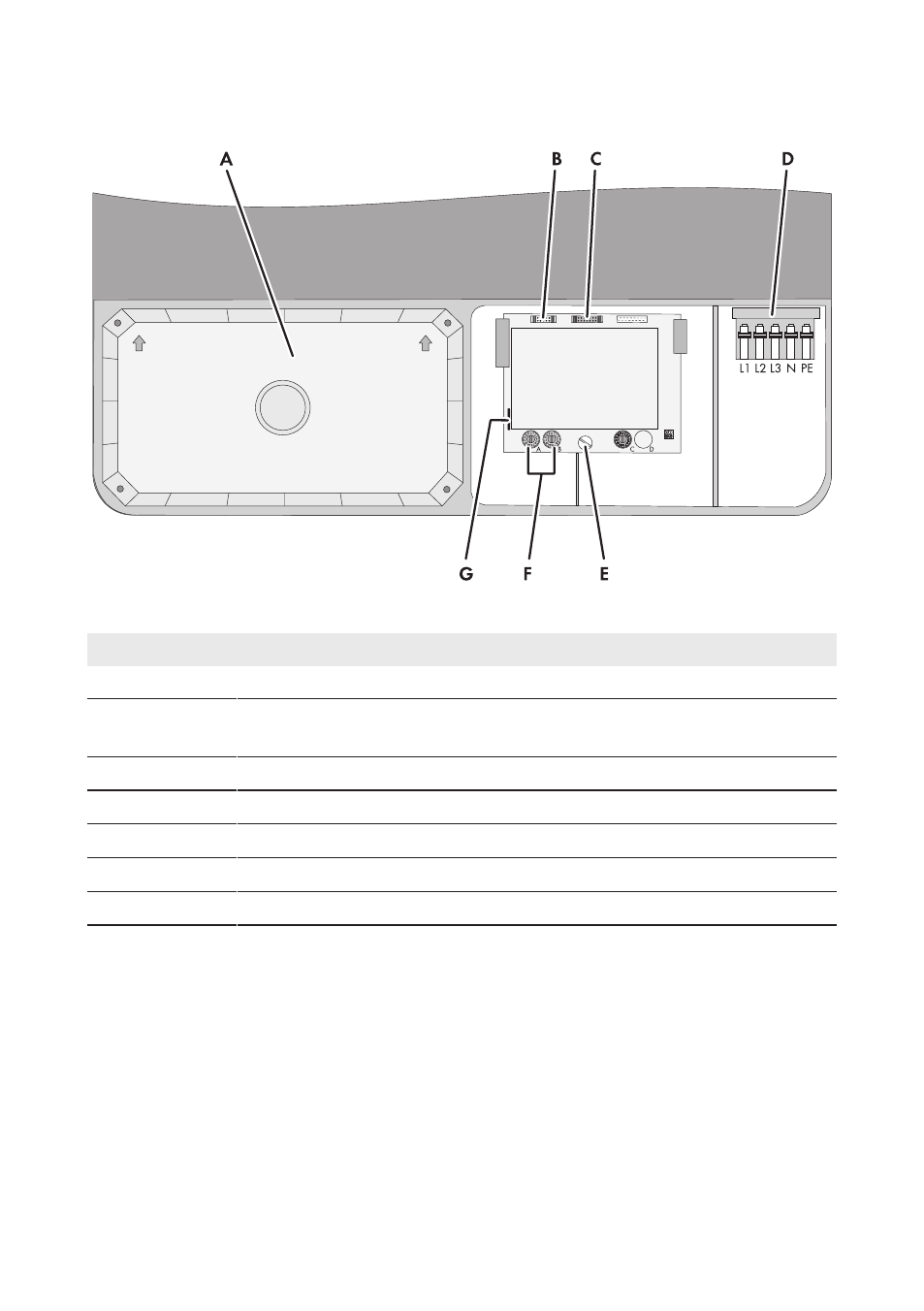

Abbildung 7: Anschlussbereiche im Inneren des Wechselrichters
Position
Bezeichnung
A
DC-Schutzabdeckung
B
Buchse für den Anschluss des Multifunktionsrelais oder SMA Power Control
Module
C
Buchse für den Anschluss der Kommunikationsschnittstelle
D
Klemmleiste für den Anschluss des AC-Kabels
E
Schraube zum Lösen und Befestigen des Kommunikationsboards
F
Drehschalter A und B zum Einstellen des Länderdatensatzes
G
Steckplatz für SD-Karte (für Service-Einsätze)
6.3
AC-Anschluss
6.3.1
Voraussetzungen für den AC-Anschluss
Kabelanforderungen:
☐ Außendurchmesser: 14 mm … 25 mm
☐ Leiterquerschnitt: 6 mm² … 16 mm²
☐ Maximaler Leiterquerschnitt mit Aderendhülse: 10 mm²
6 Elektrischer Anschluss
SMA Solar Technology AG
Betriebsanleitung
25
STP20-25TL-BE-de-12
