Vorgehen:
1. Sicherstellen, dass das AC-Kabel so verlegt ist, dass es durch die Trennwand des unteren
Gehäusedeckels nicht beschädigt wird.

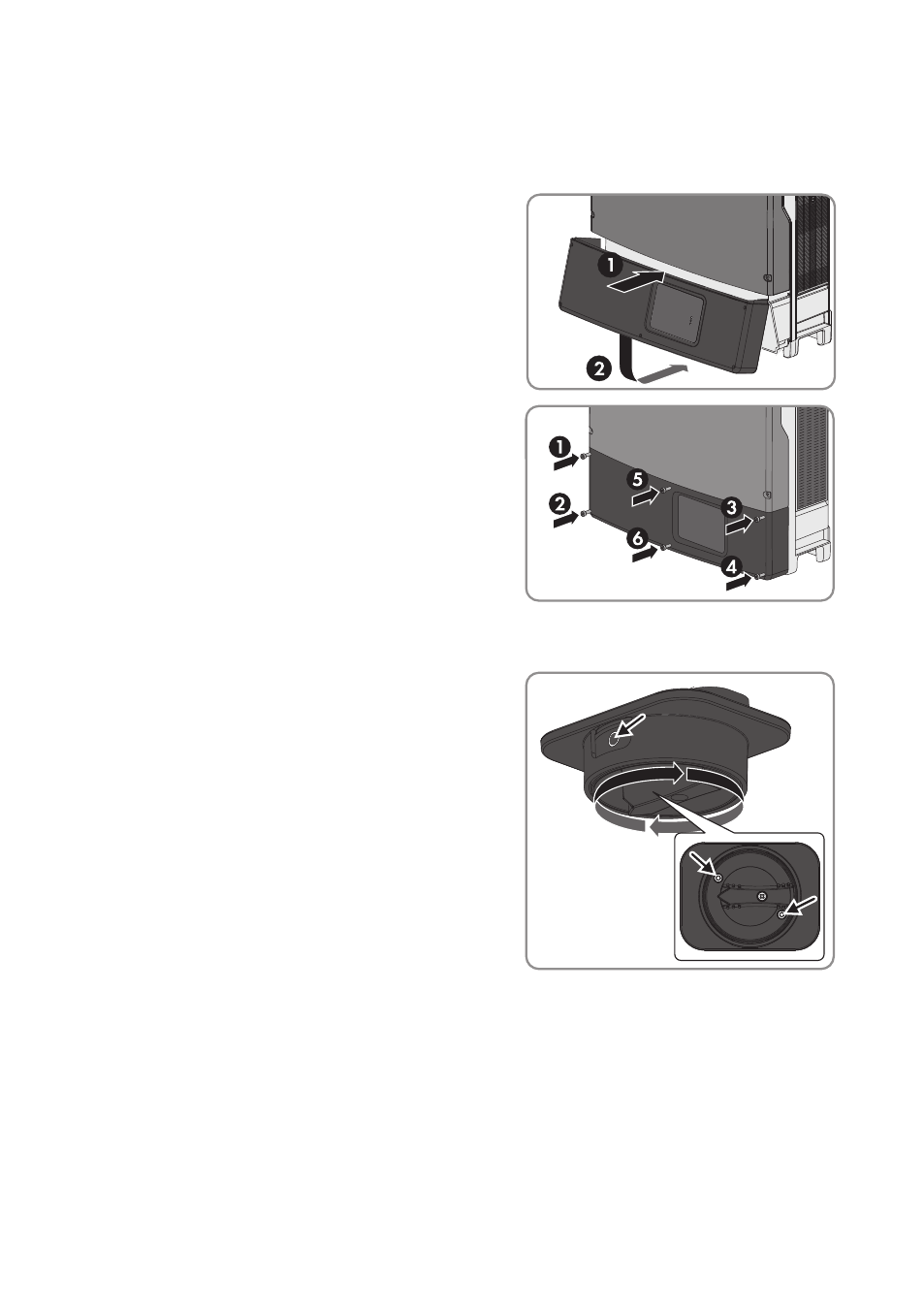

2. Den unteren Gehäusedeckel von oben einsetzen
und herunterklappen. Dabei müssen die
Schrauben aus dem unteren Gehäusedeckel
herausragen.
3. Alle 6 Schrauben mit einem Innensechskant-
Schlüssel (SW 3) in der Reihenfolge 1 bis 6
festdrehen (Drehmoment: 2,0 Nm ± 0,3 Nm).
Durch Einhalten der Reihenfolge vermeiden Sie,
dass der Gehäusedeckel schief angeschraubt
wird und das Gehäuse nicht korrekt abdichtet.
Tipp: Falls die Schrauben aus dem unteren
Gehäusedeckel herausfallen, die lange
Schraube in das Schraubloch unten in die Mitte
einsetzen und die 5 kurzen Schrauben in die
restlichen Schraublöcher einsetzen.
4. Den DC-Lasttrennschalter auf Position O stellen,
so dass die beiden Schrauben für die Montage
sichtbar werden.
5. Den DC-Lasttrennschalter fest in die Vorrichtung am Wechselrichter stecken. Dabei muss der
DC-Lasttrennschalter weiterhin auf Position O stehen und so ausgerichtet sein, dass die
Schrauben über den Gewinden sind.
