7 Elektrischer Anschluss
7.1 Übersicht des Anschlussbereichs
7.1.1 Anschlussklemmen

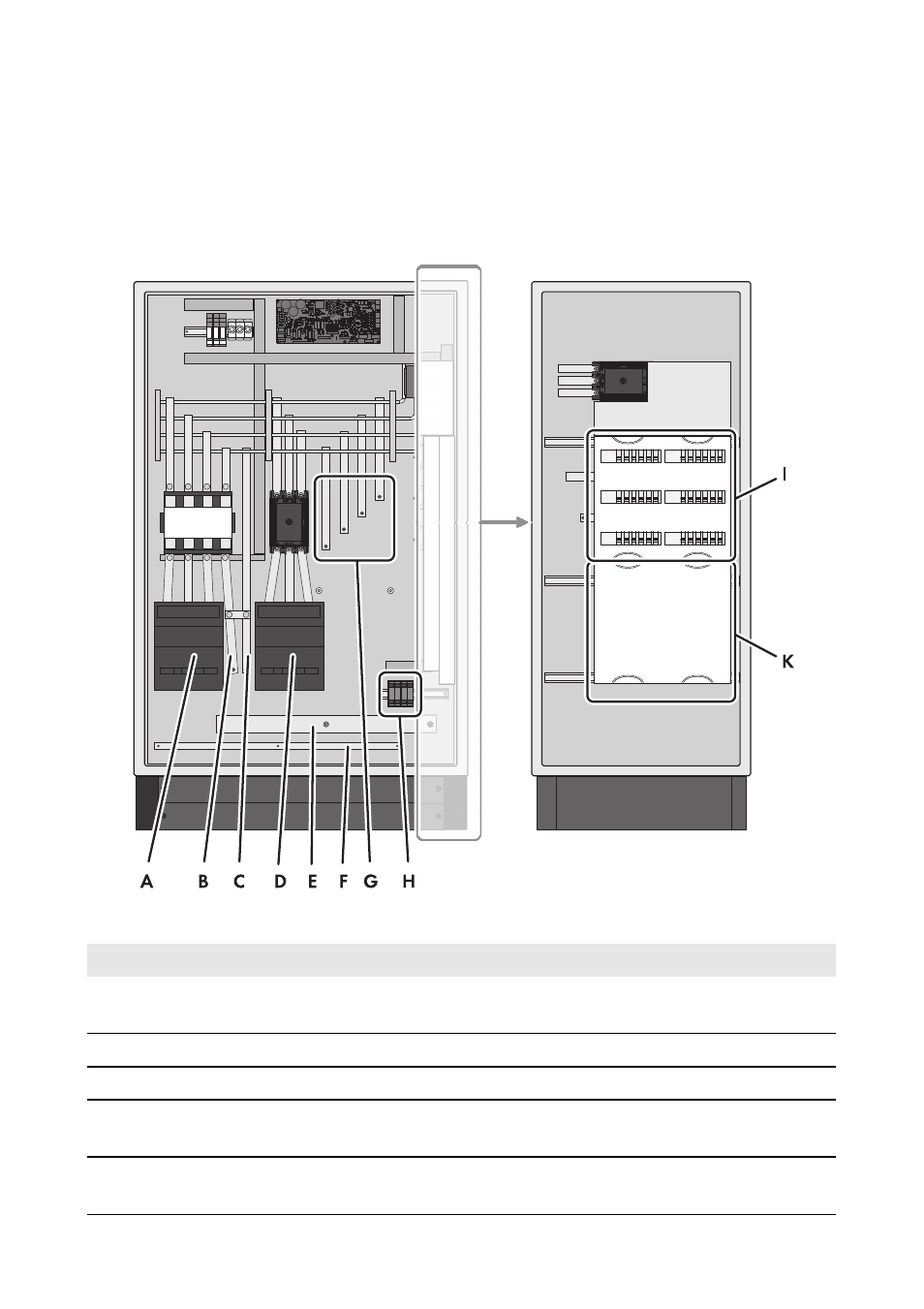

Abbildung 7: Position der Anschlussklemmen
Objekt Beschreibung
A Sicherungslastschalter =MC-F1 Generator für den Anschluss der Außenleiter des
Generators
B Stromschiene =MC-X1 für den Anschluss des Neutralleiters des Generators
C Stromschiene =MC-X2 für den Anschluss des Neutralleiters der Verbraucher
D Sicherungslastschalter =MC-F2 Loads für den Anschluss der Außenleiter der
Verbraucher
E Erdungsschiene für den Anschluss der Schutzleiter des Generators, der Verbraucher
und der PV‑Anlage
