7 Elektrischer Anschluss
Betriebsanleitung
MC_BOX_36-BE-de-20
25
☐ Bei längeren Kabelwegen muss ein zusätzlicher Sicherungskasten in der Nähe des Generators
installiert sein.
☐ Außenleiter, Neutralleiter und Schutzleiter müssen denselben Leiterquerschnitt haben.
Vorgehen:
1. Anhand der Verlegeart des Kabels und den Installationsbedingungen den notwendigen
Sicherungseinsatz für den Sicherungslastschalter bestimmen. Dabei die zulässige
Sicherungsgröße von 100 A bis 500 A beachten.
2. Berührungsschutzabdeckung entfernen (siehe Kapitel 7.3, Seite 23).
3. Die Anschlusskabel des Generators in die Multicluster Box einführen und vorbereiten (siehe

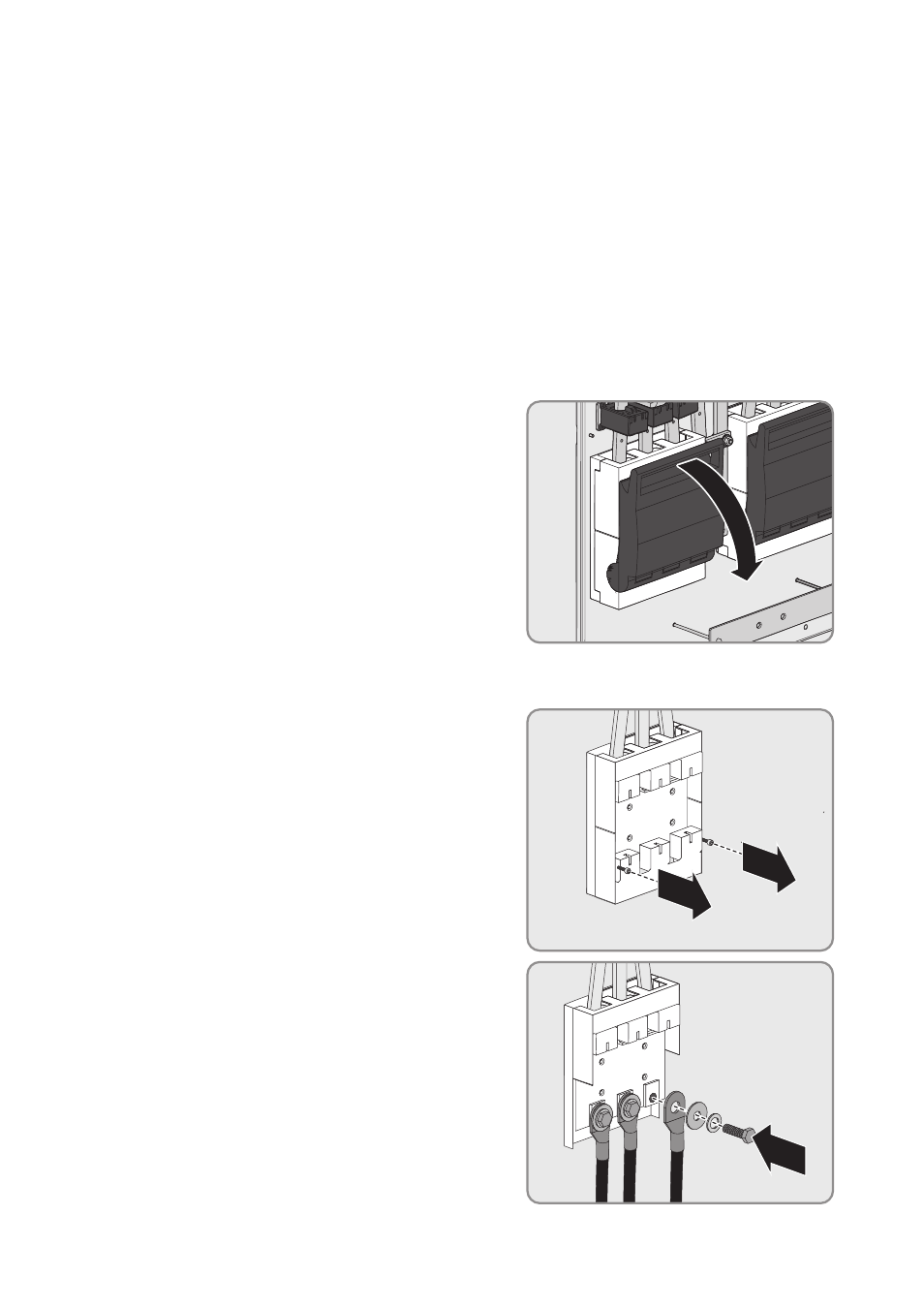

4. Griff des Sicherungshalters nach unten umlegen.
5. Den Sicherungshalter mit beiden Händen an der Verankerung anheben und herausziehen.
6. Schrauben an der Abdeckung der
Anschlussklemmen lösen und Abdeckung
entfernen. Dabei einen PH 2-Schraubendreher
verwenden.
7. Die Außenleiter L1, L2 und L3 entsprechend der
Beschriftung an den Sicherungslastschalter
MC-F1 Generator anschließen (SW 19,
Anzugsdrehmoment: 25 Nm). Dabei folgenden
Schraubenaufbau einhalten: Kopf der Schraube |
Spannscheibe | Kotflügelscheibe | Kabelschuh |
Anschluss am Sicherungslastschalter.
