7.3 Berührungsschutz entfernen

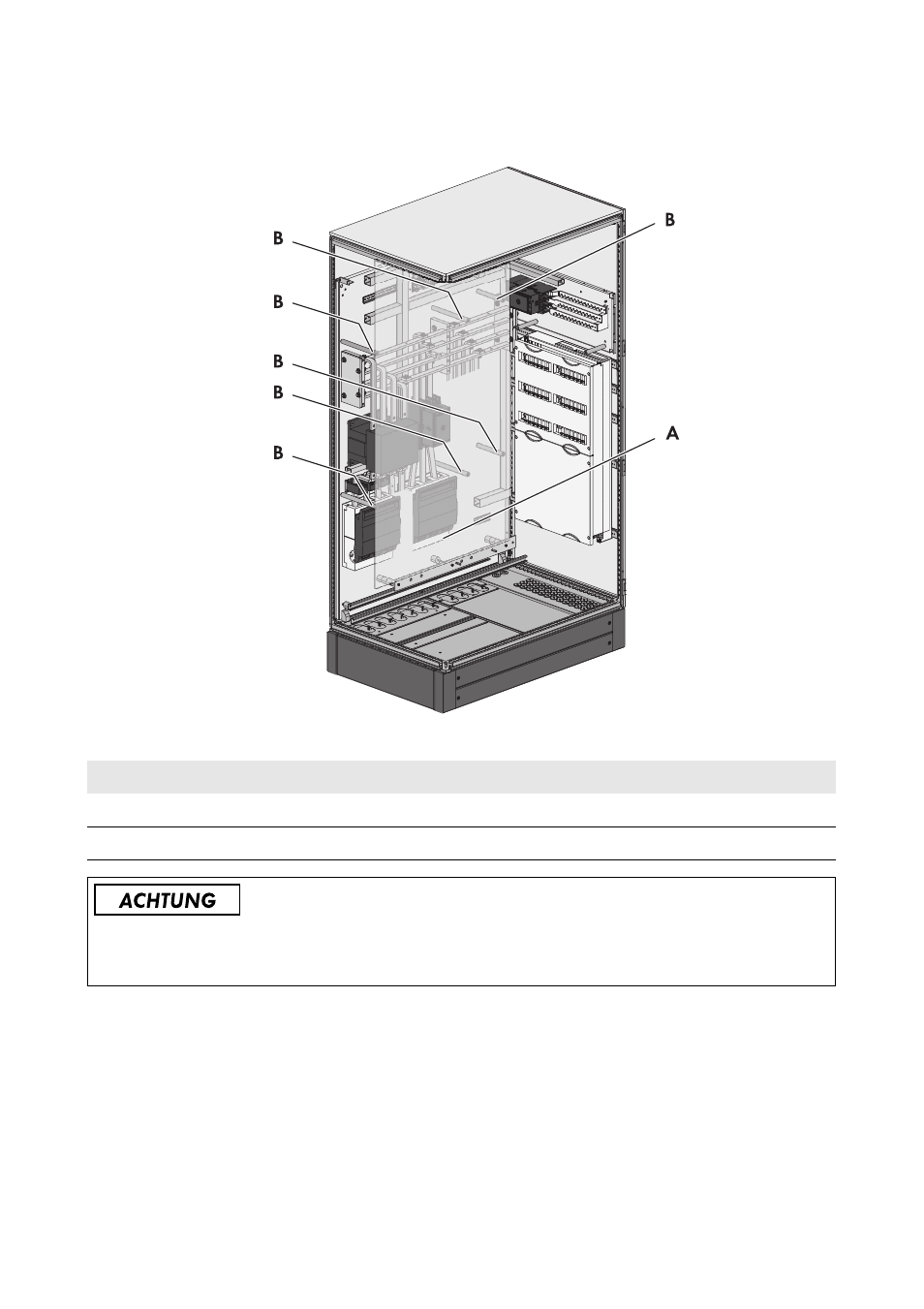

Abbildung 10: Positionen der Befestigungspunkte der Berührungsschutzabdeckung
Vorgehen:
1. Alle Linsenkopfschrauben mit Unterlegscheiben an der Berührungsschutzabdeckung entfernen
und Berührungsschutzabdeckung abnehmen. Dabei einen TX 30-Schraubendreher verwenden.
2. Zur späteren Wiederverwendung Berührungsschutzabdeckung, Linsenkopfschrauben und
Unterlegscheiben sicher verwahren.
Position Anzahl Beschreibung
A 1 Berührungsschutzabdeckung der Multicluster Box
B 6 Positionen der Befestigungspunkte
Irreparable Schäden an der Multicluster Box durch elektrostatische Entladung
• Erden Sie sich vor Berühren eines Bauteils.
