Anschluss einer Signalquelle mit potentialfreiem Relais-Kontakt

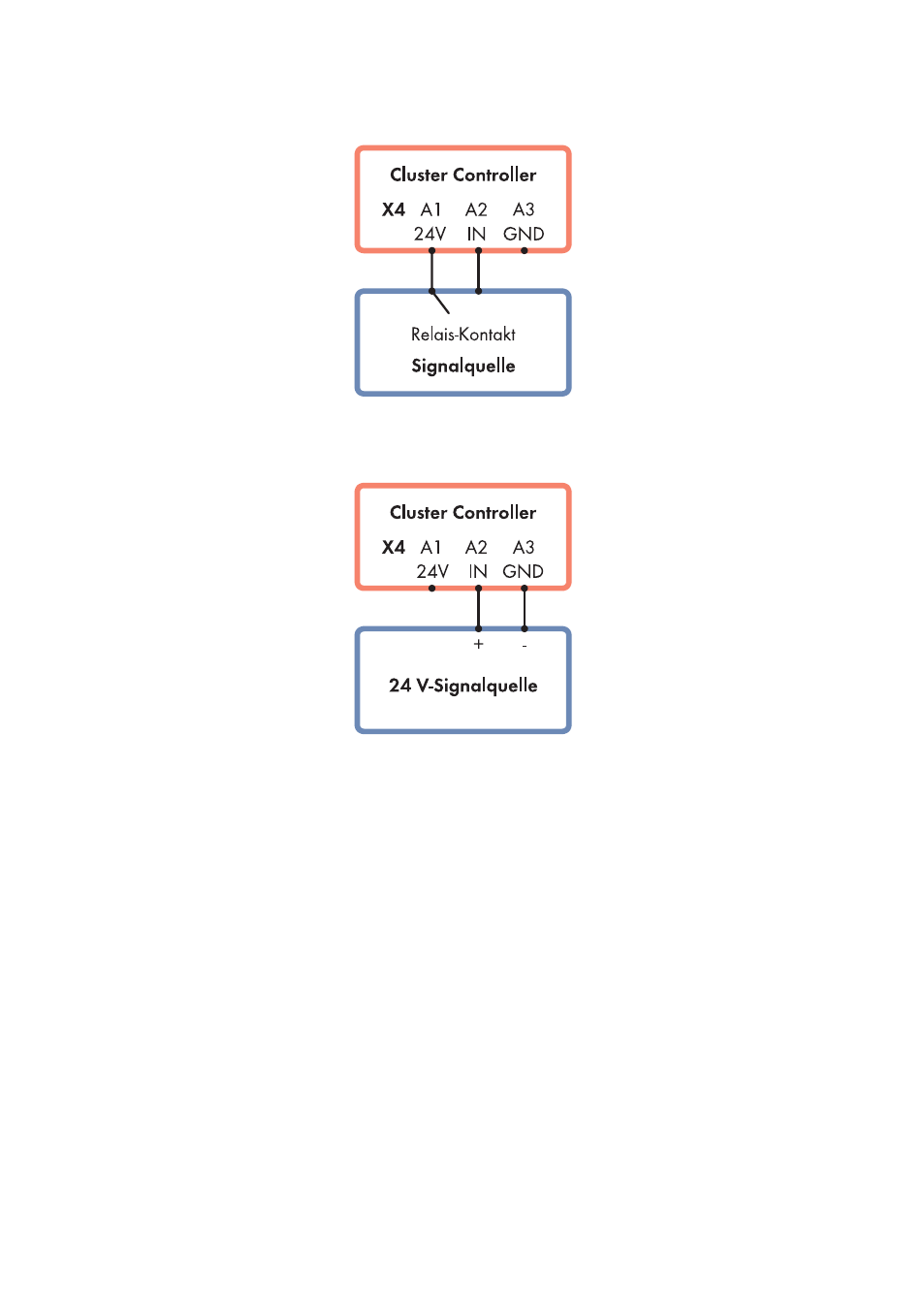

Abbildung 18: Anschluss einer Signalquelle mit potentialfreiem Relais-Kontakt (Beispiel)
Anschluss einer 24 V-Signalquelle mit digitalen Ausgangssignalen
Abbildung 19: Anschluss einer 24 V-Signalquelle mit digitalen Ausgangssignalen (Beispiel)
6.12.2.2 Signalquelle an digitalen Eingang für Wirkleistungsbegrenzung
anschließen
Die digitalen Signale für die Wirkleistungsbegrenzung können an bis zu 4 Pin-Gruppen am
Anschluss X4 des Cluster Controllers übertragen werden. Als digitale Signalquelle kann z. B. ein
Rundsteuerempfänger oder ein Fernwirkgerät verwendet werden.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Bis zu 4 digitale Signalquellen
☐ Anschlusskabel (siehe Kapitel 6.3 "Kabelanforderungen", Seite 28)
Voraussetzungen:
☐ Die Signalquelle muss für den Anschluss an die digitalen Eingänge technisch geeignet sein
(siehe Kapitel 9, Seite 81).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5, Seite 31).
