SMA CLUSTER CONTROLLER Installation - Handbuch (Seite 62)

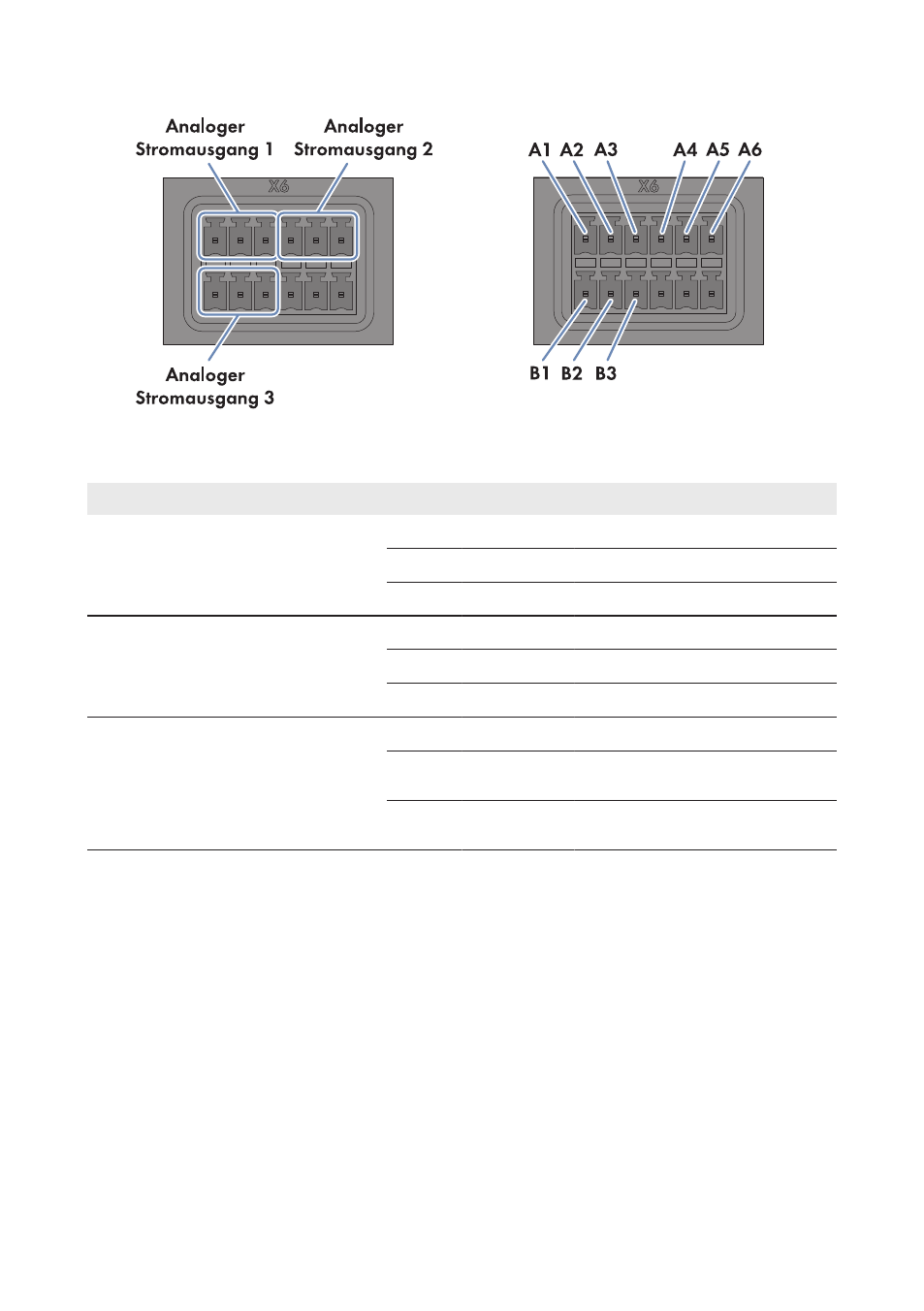

Abbildung 27: Belegung der Pin-Gruppen Analoger Stromausgang 1, Analoger Stromausgang 2 und
Analoger Stromausgang 3
Pin-Gruppe Pin Signal Erklärung
Analoger Stromausgang 1
Rückmeldung der aktuellen Wirkleis-
tungsbegrenzung A1 I+ Stromausgang
A2 I− Stromrückführung
A3 GND Schirmmasse
Analoger Stromausgang 2
Rückmeldung der aktuellen Blindleis-
tungsvorgabe A4 I+ Stromausgang
A5 I− Stromrückführung
A6 GND Schirmmasse
Analoger Stromausgang 3
Rückmeldung der aktuellen prozentua-
len Gesamtwirkleistung der Anlage,
bezogen auf die maximale Anlagen-
leistung B1 I+ Stromausgang
B2 I− Stromrückführung
B3 GND Schirmmasse
6 Anschluss und Inbetriebnahme SMA Solar Technology AG / SMA America, LLC
Installationsanleitung ClusterController-IA-de-14 62
