Rückmeldung per analogem Signal
Bei Verwendung mehrerer Cluster Controller müssen Sie an die analogen Stromausgänge jedes
Cluster Controllers jeweils 1 Gegenstelle anschließen (siehe Kapitel 6.12.5.3, Seite 61).
6.13 Störmeldekontakte verwenden
Sie können 2 der 3 potenzialfreien Relais‑Kontakte des Cluster Controllers als Störmeldekontakte
verwenden und daran entsprechende Gegenstellen (z. B. optische oder akustische Signalgeber)
anschließen. Über den Störmeldekontakt Digitaler Ausgang 1 können Sie den Anlagenzustand
Fehler signalisieren lassen. Über den Störmeldekontakt Digitaler Ausgang 2 können Sie den
Anlagenzustand Fehler oder Warnung signalisieren lassen.
Maximale Belastbarkeit der Relais‑Kontakte beachten
Die Relais‑Kontakte dürfen mit einer Schaltleistung von maximal 30 W und einer Spannung
von maximal 48 V
DC
belastet werden.
Voraussetzungen:
☐ Die Gegenstelle muss für den Anschluss an die digitalen Ausgänge technisch geeignet sein
(siehe Kapitel 9, Seite 81).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5, Seite 31).

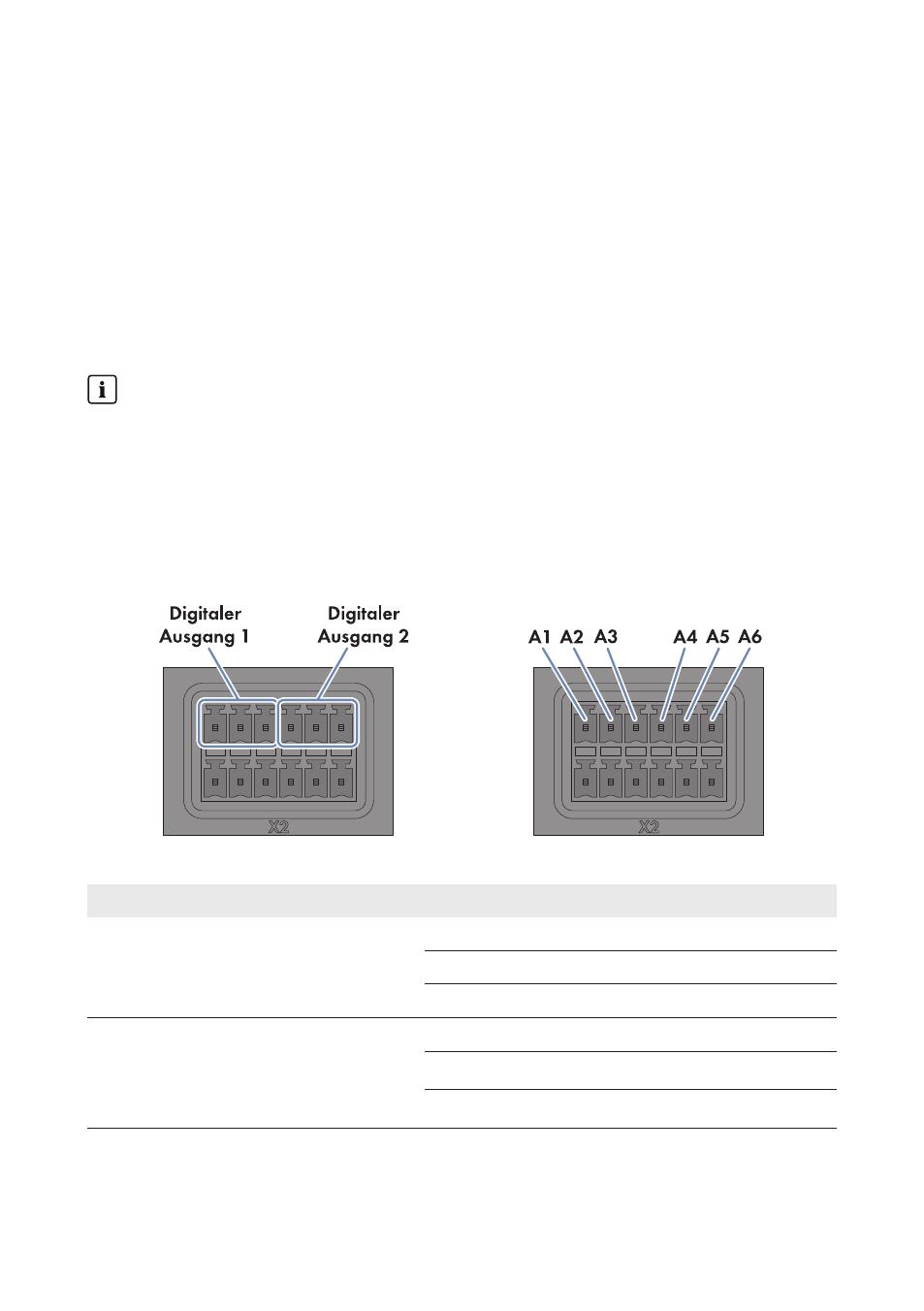

Abbildung 32: Belegung der Pin-Gruppen Digitaler Ausgang 1 undDigitaler Ausgang 2
Pin-Gruppe Relais Pin Signal Erklärung
Digitaler Ausgang 1
Störmeldekontakt für den
Anlagenzustand Fehler A A1 NC Ruhekontakt
A2 CO Umschaltkontakt
A3 NO Arbeitskontakt
Digitaler Ausgang 2
Störmeldekontakt für den
Anlagenzustand Fehler
oder Warnung B A4 NC Ruhekontakt
A5 CO Umschaltkontakt
A6 NO Arbeitskontakt
