Elektrischer Anschluss
SMA Solar Technology AG
14
METERBOX-IDE110611
Installationsanleitung
6 Elektrischer Anschluss

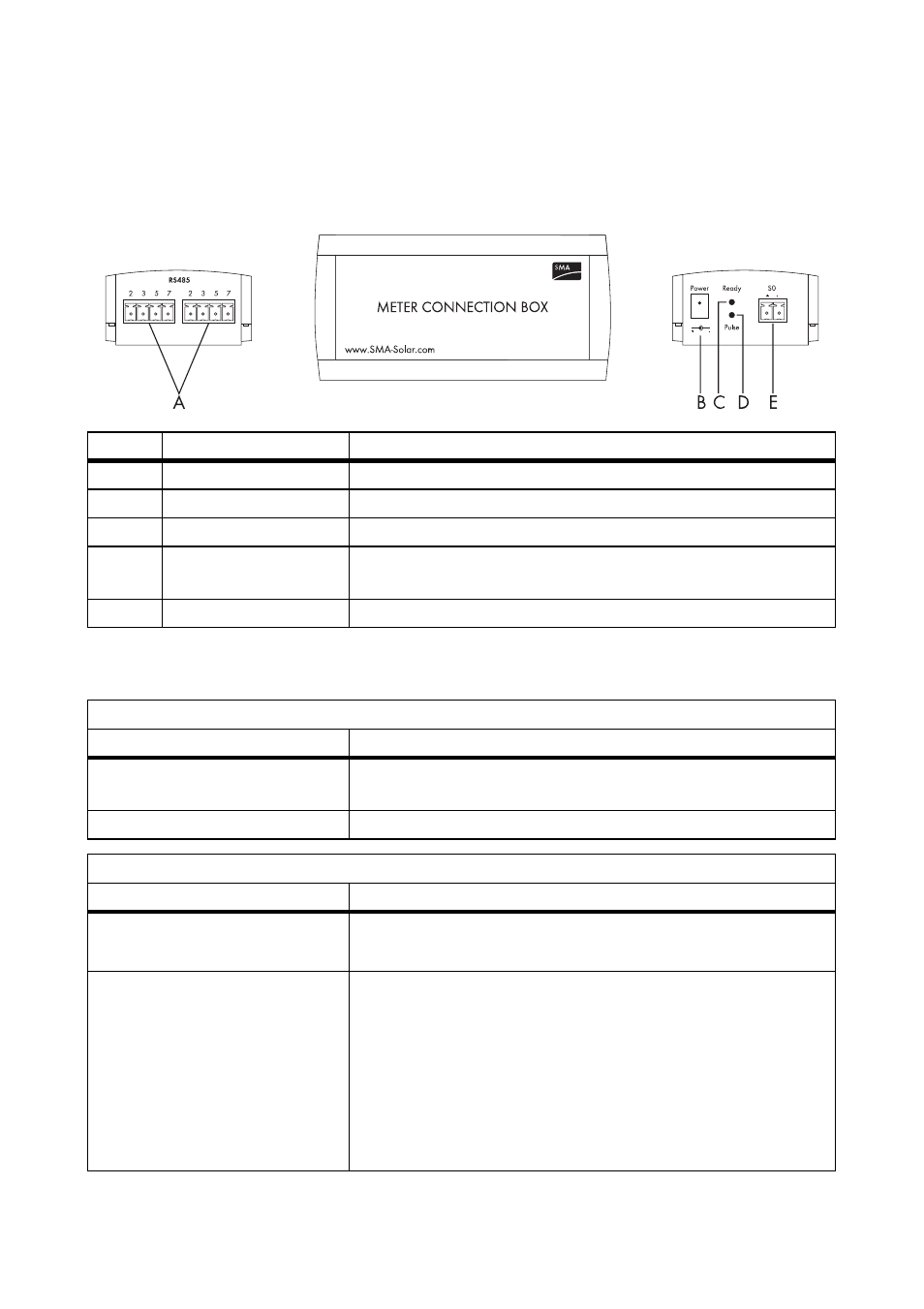

6.1 Geräteübersicht
6.2 LED Übersicht
Position Bezeichnung
Bedeutung
A
„RS485“
Anschluss für den RS485-Kommunikationsbus
B
„Power“
Anschluss für das Steckernetzteil
C
„Ready“
„Ready“ LED für die Spannungsversorgung
D
„Pulse“
„Pulse“ LED für die Übertragung von Messdaten mithilfe von
Zählimpulsen
E
„S0“
S0-Anschluss
„Ready” LED (grün)
Status
Bedeutung
blinkt
Es findet gerade Kommunikation über den
RS485‐Kommunikationsbus statt.
leuchtet dauerhaft
Spannung ist ok.
„Pulse” LED (gelb)
Status
Bedeutung
blinkt
Normalbetrieb
Es kommen Zählimpulse vom Energiezähler an.
leuchtet dauerhaft
Energiezähler wird nicht ausgelesen
*
Es kommen keine Zählimpulse vom Energiezähler an. Je nach
angeschlossenem Energiezählertyp (siehe Seite 23) bedeutet
dies:
• Kein Energieverbrauch
• Keine Netzeinspeisung
• Kein PV-Ertrag
