SMA METER CONNECTION BOX - Handbuch (Seite 17)

SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung METERBOX-IDE110611 17

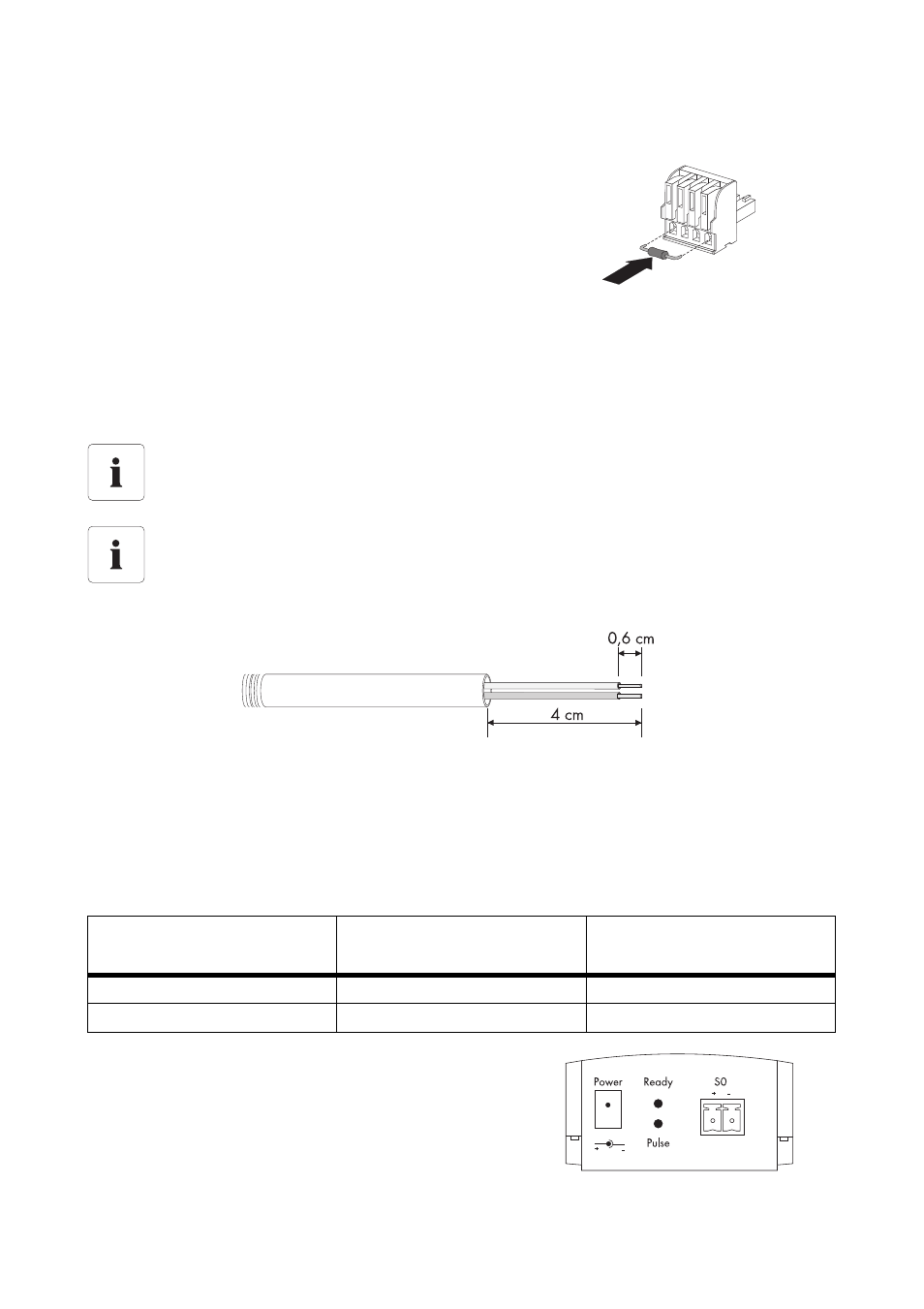

6.4 Meter Connection Box terminieren
Sie müssen die Meter Connection Box nur terminieren,
wenn sie sich an einem der beiden Enden des RS485-
Kommunikationsbusses befindet.
1. Mitgelieferten Widerstand in die Pins 2 und 7 des
4-poligen Steckers stecken.
2. Den Stecker in den freien Anschluss der Meter
Connection Box für den RS485-Kommunikationsbus stecken.
☑ Die Meter Connection Box ist terminiert.
6.5 Meter Connection Box an Energiezähler anschließen
1. 4 cm Kabelmantel entfernen.
2. Nicht benötigte Adern kürzen.
3. Adern ca. 6 mm abisolieren.
4. Adern mit dem 2-poligen Stecker verbinden.
5. Aderfarben notieren.
6. Stecker in den Anschluss „S0“ der Meter
Connection Box stecken.
7. Anderes Kabelende am Energiezähler
anschließen.
☑ Die Meter Connection Box ist an den Energiezähler
angeschlossen.
Maximale Kabellänge: 3 m
Die maximale Kabellänge von 3 m nicht überschreiten.
Kabelempfehlung
Sie können für den Anschluss der Meter Connection Box an den Energiezähler auch das
RS485-Kommunikationskabel verwenden.
Meter Connection Box
S0-Anschluss Aderfarbe Impulsausgang
Energiezähler
+ + (z. B. +ve)
− − (z. B. − ve)
