Elektrischer Anschluss
SMA Solar Technology AG
16
METERBOX-IDE110611
Installationsanleitung

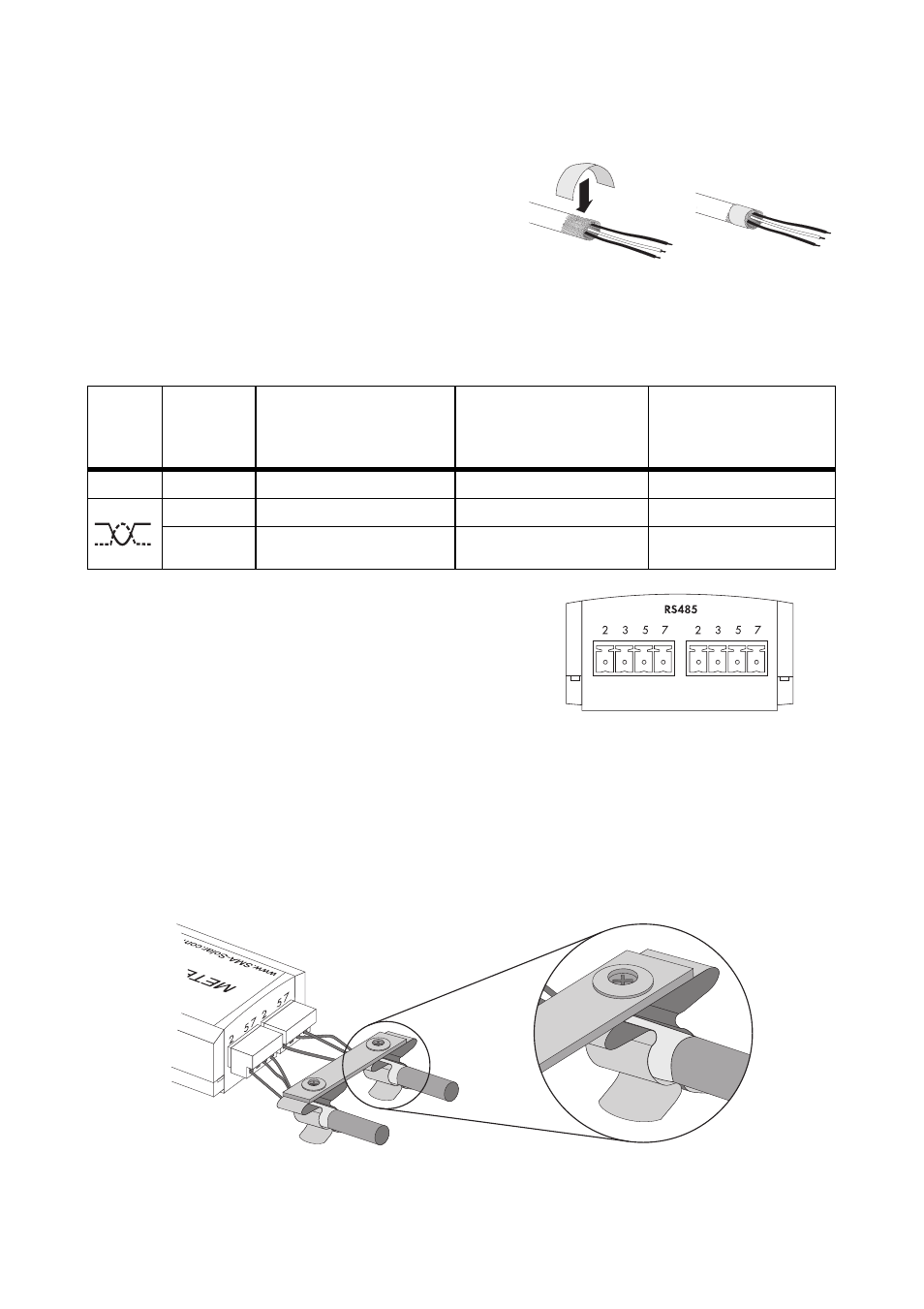

3. Wenn sich die Meter Connection Box mitten im RS485-Kommunikationsbus befindet:
• Kabelschirm nach hinten stülpen und mit leitfähiger
Klebefolie umkleben. Dort wird später die
Schirmklemme befestigt.
4. Nicht benötigte Adern bis zum Kabelmantel
kürzen.
5. Adern ca. 6 mm abisolieren.
6. Adern mit dem 4-poligen Stecker verbinden.
7. Aderfarben notieren.
8. Stecker in die Meter Connection Box in einen der
beiden Anschlüsse für den RS485-
Kommunikationsbus stecken.
9. Anderes Kabelende am RS485-Kommunikationsbus anschließen.
Die Anschlussbelegung und Verdrahtung im System entnehmen Sie dem RS485-
Verkabelungsprinzip-Poster.
10. Wenn sich die Meter Connection Box mitten im RS485-Kommunikationsbus befindet:
• Schirmklemme auf die Kabelschirme der beiden Kabel drücken.
☑ Die Meter Connection Box ist am RS485-Kommunikationsbus angeschlossen.
Symbol Signal
Meter Connection Box
Anschluss für den RS485-
Kommunikationsbus
Aderfarbe
RS485-
Kommunikationsbus
GND
5
5
Data+
2
2
Data −
7
7
