Elektrischer Anschluss
SMA Solar Technology AG
10
TempsensorAmb-IDE110610
Installationsanleitung
5.2 Umgebungstemperatursensor an Sunny SensorBox
anschließen
Der Anschluss des Umgebungstemperatursensors erfolgt am Anschluss „F6: TmpAmp“ der Sunny
SensorBox. Gehen Sie wie folgt vor:
1. Seitliche Klappen der Sunny SensorBox mit Hilfe der Aussparungen öffnen.
2. Schrauben in den Ecken der Sunny SensorBox lösen und den Gehäusedeckel nach links
aufklappen. Der Deckel ist durch Haken mit der Unterschale verbunden.

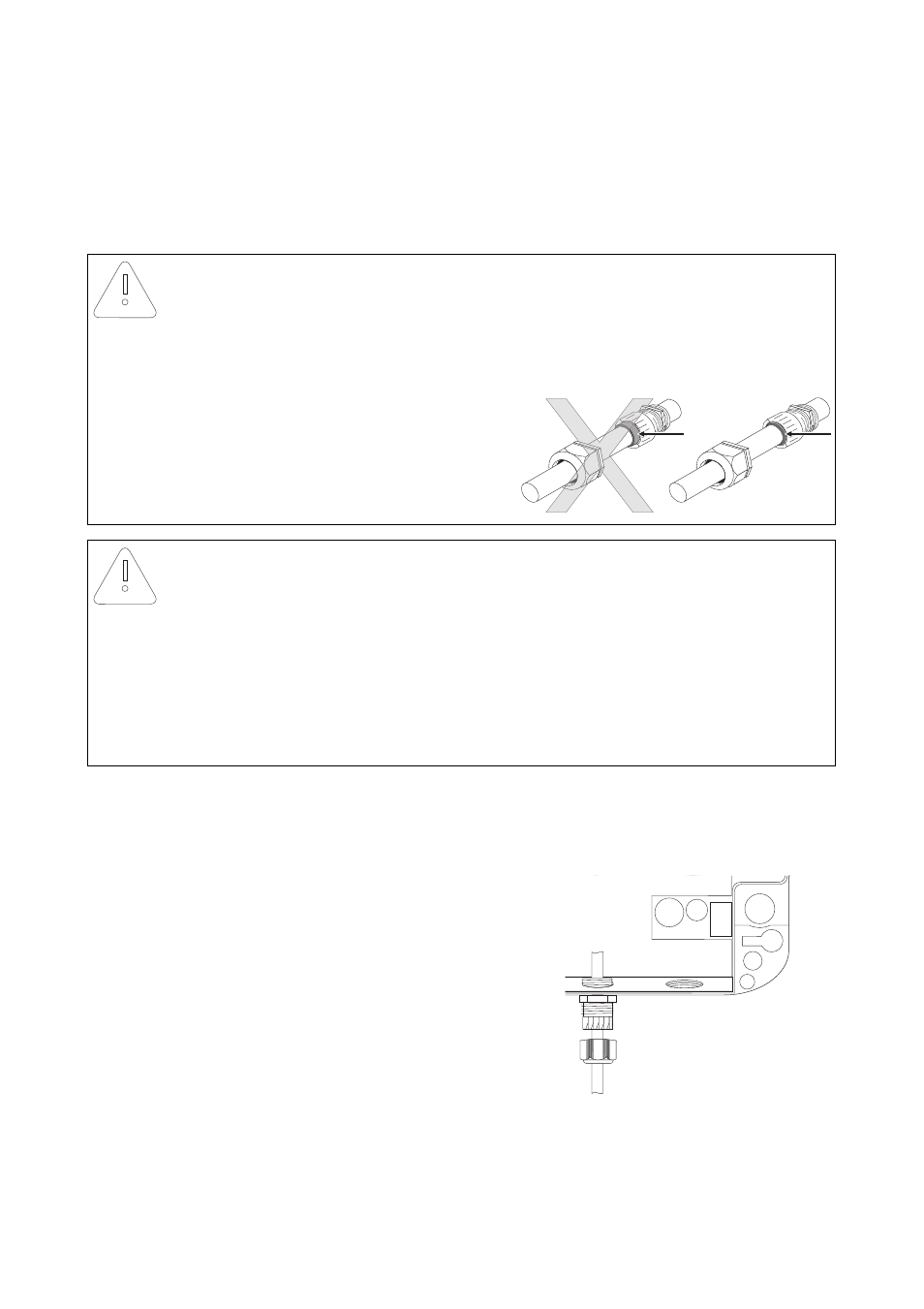

3. Überwurfmutter der Kabelverschraubung unten in
der Mitte der Sunny SensorBox abdrehen und den
Blindstopfen herausziehen.
4. Kabel des Umgebungstemperatursensors durch die
Überwurfmutter ziehen und die
Kabelverschraubung der Sunny SensorBox
festdrehen.
ACHTUNG!
Beschädigung der Sunny SensorBox durch eindringende Flüssigkeiten.
• Bei Arbeiten im Freien darauf achten, dass keine Flüssigkeit (z. B. durch Regen oder
Schnee) in die offene Sunny SensorBox gelangt.
• Beim Einführen und Entfernen des Kabels
durch die Kabelverschraubung darauf
achten, dass die Durchführungsdichtung
korrekt in der Kabelverschraubung sitzt.
ACHTUNG!
Beschädigung der Sunny SensorBox durch poröse Dichtgummis.
Das Dichtgummi im Deckel der Sunny SensorBox wird im Laufe der Zeit porös und verliert
seine Dichtigkeit, wenn die Sunny SensorBox dann geöffnet wird. Wenn Sie die Sunny
SensorBox nach einer Betriebsdauer von mehr als 5 Jahren z. B. zu Nachrüstzwecken
aufschrauben, muss das Dichtgummi im Deckel der Sunny SensorBox durch ein Neues
ersetzt werden. Bestellen Sie in diesem Fall vor Beginn einer Wartungsarbeit eine
Ersatzdichtung.
