Elektrischer Anschluss
Installationsanleitung
TempsensorAmb-IDE110610
11

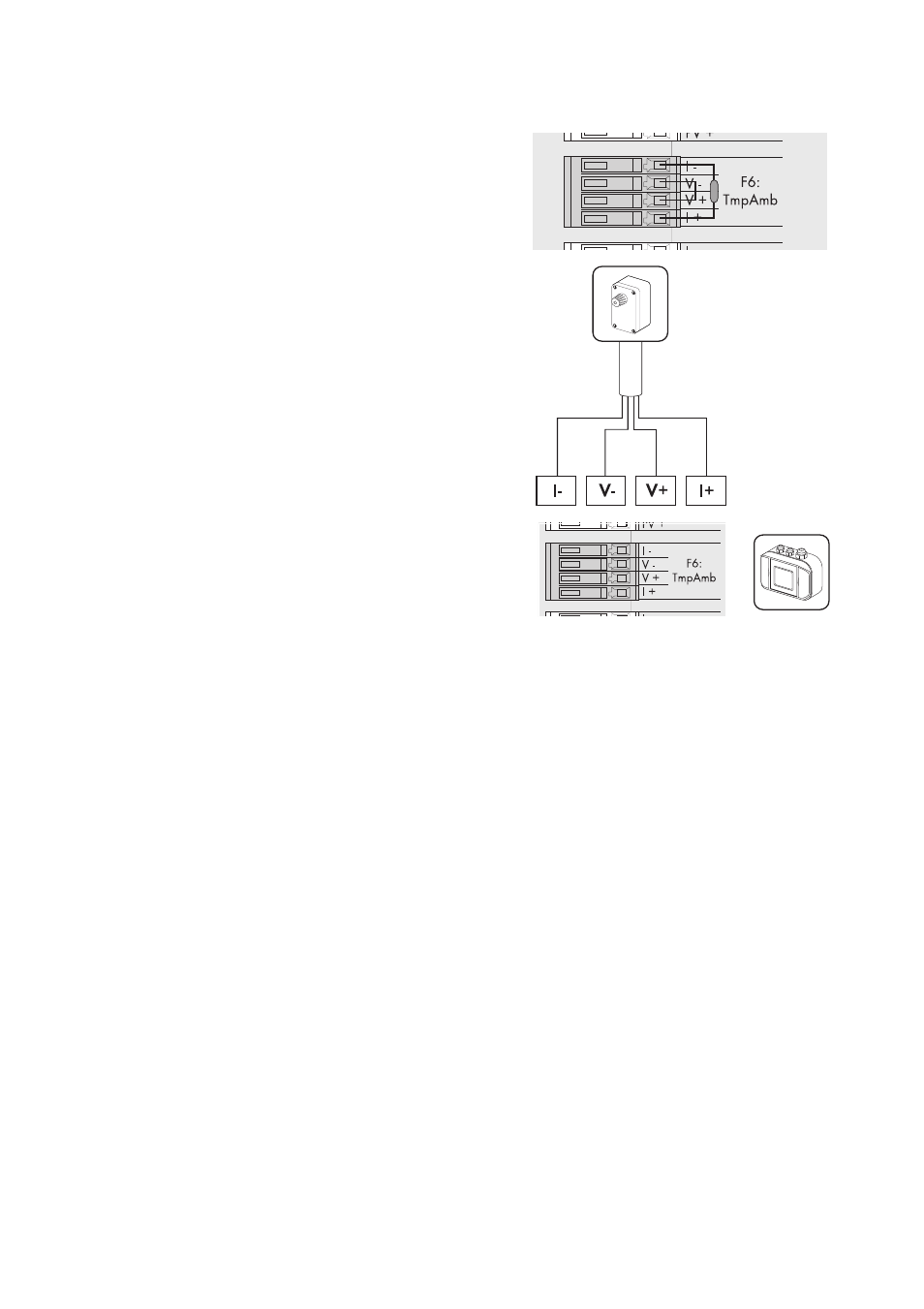

5. Widerstand und die Brücke am Anschluss
„F6: TmpAmb“ in der Sunny SensorBox entfernen.
6. Umgebungstemperatursensor an den Anschluss
„F6: TmpAmb“ der Sunny SensorBox anschließen.
Beachten Sie die notierten Adernfarben (siehe
Seite 9).
7. Korrekten Sitz der Durchführungsdichtung von der
Kabelverschraubung prüfen.
8. Überwurfmutter handfest auf die
Kabelverschraubung drehen, um das Kabel zu
fixieren (Drehmoment: 0,8 Nm).
9. Kabel mit geeignetem Befestigungsmaterial
verlegen.
10. Gehäusedeckel der Sunny SensorBox auf die
untere Gehäuseschale setzen.
11. Schrauben handfest (Drehmoment: 1 Nm) in die
untere Gehäuseschale drehen.
☑ Der Umgebungstemperatursensor ist an die Sunny SensorBox angeschlossen.
